Auvent à boîtier/caisson motorisé
3.3 Fermeture de l'auvent
en utilisant une méthode
d'alimentation auxiliaire
AVERTISSEMENT : RISQUE DE DÉCHARGE
ÉLECTRIQUE.
Débrancher l'alimentation du produit avant de travailler
sur les connexions de câblage. Des problèmes
semblables à une panne de courant peuvent survenir,
alors que le courant électrique est toujours présent,
ou le courant peut revenir de manière inattendue. Le
non-respect de cet avertissement pourrait entraîner de
graves blessures, voire la mort.

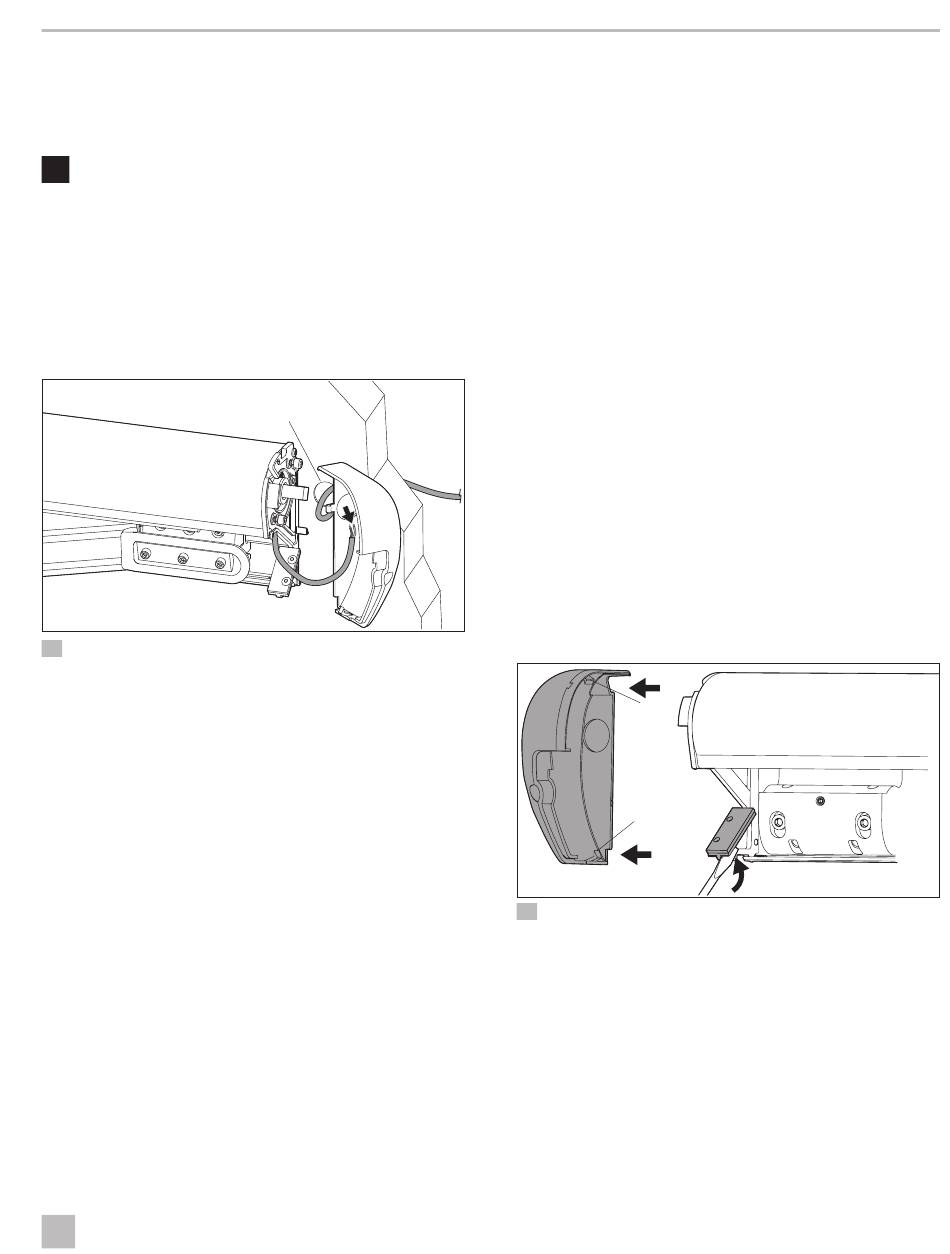

2 Débranchement du connecteur du moteur
Trou de câblage
q
Mur du VR
w
I
Une fois l'auvent fermé, il faudra le faire réparer
par un agent technique qualifié. Exclure les causes
simples d'une panne de courant avant de poursuivre.
Se référer à « Explication des symboles et consignes
de sécurité » à la page 2.
1. Couper l'alimentation du VR et de l'auvent.
2. Débrancher le connecteur du moteur du connecteur
de câblage du VR à l'intérieur du capuchon
d'extrémité droit.
3. En utilisant une extrémité d'un fil de calibre 16 :
a. Connecter le fil positif (+) au fil BLEU du moteur.
b. Connecter le fil négatif (-) au fil MARRON du moteur.
c. Fixer avec du ruban isolant.
4. Connecter l'autre extrémité des fils électriques de
calibre 16 aux bornes positive (+) et négative (–) de
l'alimentation externe 12 V c.c.
FR
w
q
e
r
Capuchon
e
d'extrémité (RH)
Câblage
r
a. Si l'auvent se rétracte, débranchez les fils électriques
de la source d'alimentation après que l'auvent se soit
complètement rétracté.
b. Si l'auvent ne se rétracte pas, passer à « Fermeture
manuelle de l'auvent » à la page 5.
3.4 Fermeture manuelle de l'auvent
Lisez l'information suivante avant de passer à cette section :
• Effectuer ces étapes seulement si l'auvent ne s'est pas
rétracté après les étapes de « Test de l'auvent avant
de prendre la route » à la page 4.
• Utiliser une clé 3/8 (ou une perceuse-visseuse) et un
tournevis à lame plate pour réaliser ces étapes.
• L'auvent peut présenter un espace jusqu'à 4 po
(10 cm) en position fermée. Pour éliminer cet espace,
régler la fin de course de fermeture de l'auvent
après réparation de l'auvent par un agent technique
qualifié. Voir « Ajustement des limites d'ouverture et
de fermeture de l'auvent » à la page 6.
1. Couper l'alimentation du VR et de l'auvent.
2. Aller au capuchon d'extrémité droit.
3. Débrancher le connecteur du moteur du connecteur
de câblage du VR à l'intérieur du capuchon
d'extrémité droit. Voir la Figure 2.
w
q
w
e
3 Retirer le capuchon d'extrémité gauche.
Capuchon
q
d'extrémité gauche
Languette
w
4. Passer au capuchon d'extrémité gauche.
5. Placer un tournevis à lame plate sous la plaque
d'extrémité gauche.
6. Tourner délicatement le tournevis pour soulever la
plaque jusqu'à ce que les languettes de l'extrémité
gauche se libèrent.
7. Retirer le capuchon d'extrémité gauche de l'extrémité
de l'auvent.
Fonctionnement
Plaque d'extrémité
e
gauche
5
