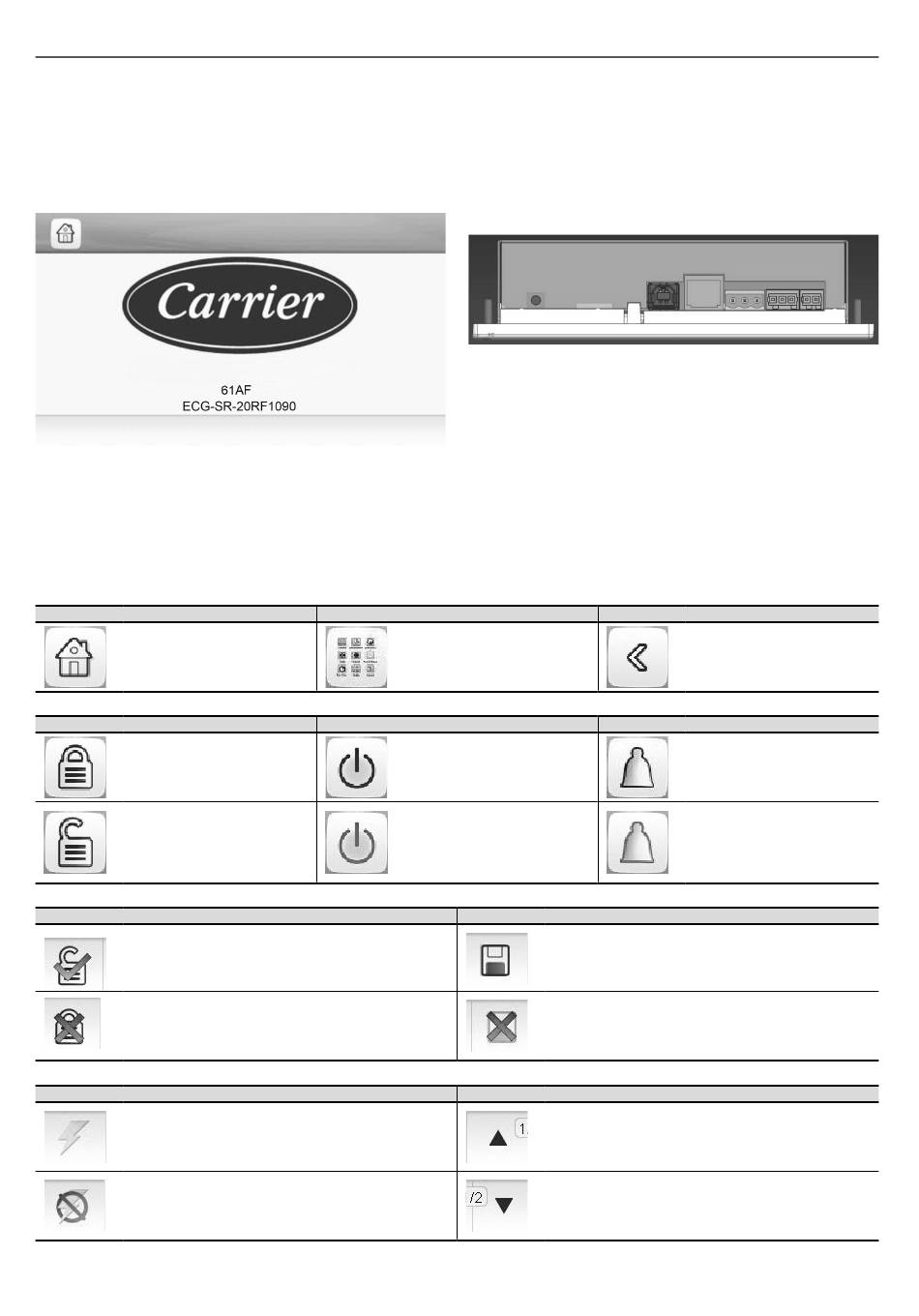

5 - UTILISATION DE LA RÉGULATION TOUCH PILOT JUNIOR
5.1 - Interface utilisateur
Touch Pilot Junior est un écran couleur tactile 4,3" avec affichage
rapide des alarmes, état de fonctionnement en cours de l'unité,
etc. Il permet de se connecter à Internet et prend en charge la
personnalisation des langues (paramètres de la régulation affichés
dans la langue sélectionnée par l'utilisateur).
Touch Pilot Junior : écran de démarrage pour les pompes à chaleur 61AF
Si l'écran tactile reste inutilisé de façon prolongée, l'écran de
démarrage s'affiche, puis s'éteint. La régulation est toujours
active et le mode de fonctionnement demeure inchangé.
Appuyer n'importe où sur l'écran pour afficher l'écran de
démarrage.
5.3 - Boutons Touch Pilot Junior
Bouton Accueil
Écran d'accueil affiché
Bouton d'ouverture de session
Accès de base
Accès utilisateur
Écran d'ouverture de session
Connexion : confirme la connexion d'accès avancée
Déconnexion : réinitialise le niveau d'accès de l'utilisateur
et renvoie vers l'écran d'accueil
Écran de forçage (prend le pas sur les commandes en cours)
Forçage : Force la commande en cours (si possible)
Supprimer forçage : arrête la commande forcée
8
5.2 - Connexions
Ces connexions se trouvent sur la face inférieure du contrôleur.
Le régulateur comporte deux ports RS485, le premier servant à la
connexion du réseau CCN (Carrier Comfort Network) et le second
à la communication interne (LEN). Le port Ethernet permet une
communication TCP/IP ou une connexion au système de gestion
centralisée du bâtiment (BMS) par communication BACnet/IP.
Légende
1. Connecteur USB
2. Connecteur Ethernet
3. Connecteur CCN (RS485)
4. Bus interne LEN (RS485)
5. Connecteur d'alimentation électrique (24 V c.a.)
Bouton du menu principal
Menu général affiché
Bouton Marche/Arrêt
L'unité est arrêtée (icône grise)
L'unité est en cours de
fonctionnement (icône verte)
Sauvegarde des modifications
Annulation de vos modifications
Affiché lorsque le menu inclut plus d'une page :
Page précédente
Affiché lorsque le menu inclut plus d'une page :
Page suivante
(1)
(2)
(3)
Bouton retour
Retour à l'écran précédent
Bouton d'alarme
Aucune alarme active sur l'unité
Icône clignotante : Alarme
partielle (un circuit affecté par
l'alarme) ou Alerte (aucune action
entreprise sur l'unité)
Icône fixe : Alarme(s) active sur
l'unité
Écran(s) de paramètres
Boutons de navigation
(4) (5)
