© Hitachi Europe SAS 2009. Tous droits réservés.
© Hitachi, Ltd. 2007. All rights reserved.

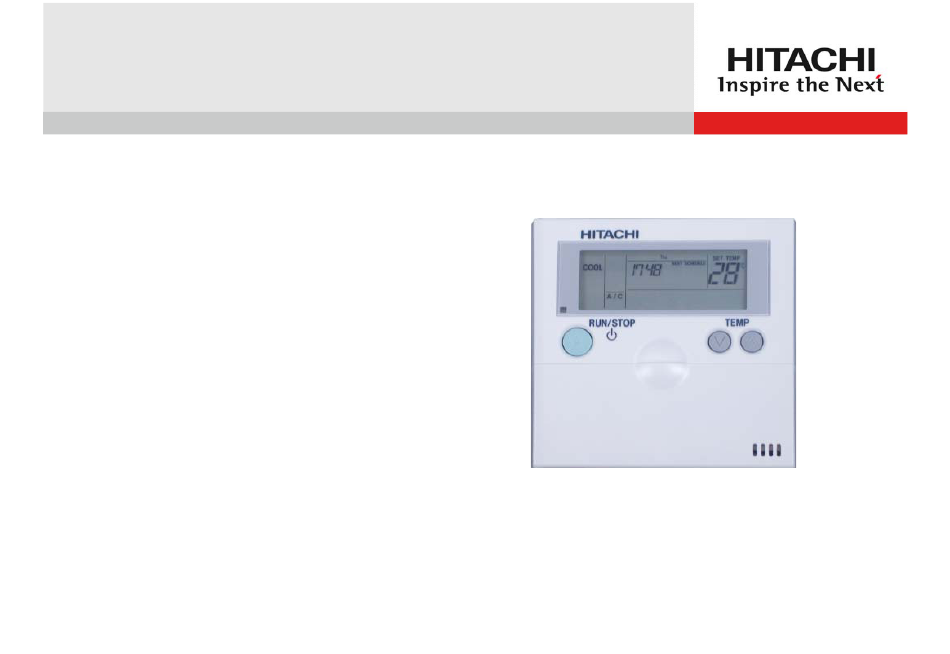

COMMANDE FILAIRE UNITE
INTERIEURE SET FREE
PC - ART
0

Publicité

Table des Matières
loading

Manuels Connexes pour Hitachi PC-Art

Sommaire des Matières pour Hitachi PC-Art

  • Page 1 © Hitachi Europe SAS 2009. Tous droits réservés. © Hitachi, Ltd. 2007. All rights reserved. COMMANDE FILAIRE UNITE INTERIEURE SET FREE PC - ART...

  • Page 2: Presentation : Sommaire

    PRESENTATION : SOMMAIRE CARACTERISTIQUES - FONCTIONNALITES P2 – P5 MODES « CHECK » P6 – P8 HORS GEL P8 BLOCAGE CLAVIER P15 - P16 Put the main title here. MODES SERVICES P17 - P35 Put the subtitle here. AFFICHAGES SPECIFIQUE P36 – P37 2007/00/00 Put your company name here.

  • Page 3: Caractéristiques

    PC-ART Caractéristiques : identiques à la PC-P2HTE En + Possibilité de modifier N° de Cycle et le numéro d’unité intérieure après l'installation. Initialisation des paramètres d'entrée/sortie externes par télécommande. (retour aux Put the main title here. paramètres usines très facilement) Put the subtitle here.

  • Page 4: Fonctionnalités

    PC-ART - FONCTIONS Fonctionnalités : Modes écritures : • Service 01 – Fonctions optionnelles • Service 02 – Fonctions optionnelles • Service 04 – Modification adresse UI • Service 05 – Vérification d’adresse UI • Service 06 – Initialisation adresse UI •...
  • Page 5 PC-ART - INSTALLATION Raccordement standard : Long MAX = 500M Put the main title here. Raccordement sur plusieurs unités intérieures : Put the subtitle here. 2007/00/00 Put your company name here. Department name here. Put your name here.
  • Page 6 PC-ART - ACCES INDICATION VITESSE VENTILATION INDICATION DU MODE DE FONCTIONNEMENT INDICATION « RUN-STOP » INDICATION DU MODE DE VENTILATION BOUTON MARCHE - ARRET REGLAGE DU MODE REGLAGE DE LA VITESSE DE VENTILATION REGLAGE DU VOLET (haut-bas) DEPEND DE L’UI ACTIVATION «...
  • Page 7 MODE VERIFICATION « CHECK » MODE « CHECK » (lecture) Il existe deux modes de vérification : MODE check 1 : accès à tous les paramètres de fonctionnement du groupe + informations sur la régulation MODE check 2 : Mémorisation des paramètres de fonctionnement lorsque de la dernière panne enregistrée ACCES: Unité...
  • Page 8 MODE VERIFICATION « CHECK 1 » Put the main title here. Put the subtitle here. 2007/00/00 Put your company name here. Department name here. Put your name here.
  • Page 9 MODE VERIFICATION « CHECK 2 » Put the main title here. Put the subtitle here. 2007/00/00 Put your company name here. Department name here. Put your name here.

  • Page 10: Horloge Hebdomadaire - Timer

    HORLOGE HEBDOMADAIRE - TIMER TIMER : 4 plages horaires et un mode « abaissement » peuvent être réglées pour chaque jour de la semaine. L’abaissement consiste à faire +/-3 ou +/-5 sur la consigne réglée selon le mode de fonctionnement de l’unité intérieure Réglage: Réglage de l’heure /jours actuels Accès : Appuyer sur «...
  • Page 11 HORLOGE HEBDOMADAIRE - TIMER TIMER : Réglage: Programmation TIMER: Réglage des plages horaires succinctement (<1s) 1-Action sur « TIMER » ‘SET’ (réglage) apparaît et ‘SCHEDULE 1’ (programme 1) clignote 2-Sélectionnez la plage de réglage à régler (de 1 à 4 en passant par ‘s’) Pour chaque plage de réglage vous pouvez régler les ON/OFF Et la température de consigne .
  • Page 12 HORLOGE HEBDOMADAIRE - TIMER TIMER : Réglage: Programmation TIMER: Jours pour lesquels les plages horaires seront appliquées: Longuement (>3s) 1-Action sur « TIMER » ‘SET’ (réglage) apparaît et toutes les plages ‘SCHEDULE 1234S’ (programme 1234S) clignotent et tous les jours de la semaine apparaissent Put the main title here.
  • Page 13 HORLOGE HEBDOMADAIRE - TIMER TIMER : Réglage: Programmation TIMER: Jours pour lesquels les plages horaires seront appliquées (suite): Une action sur « TIMER » Permet de ressortir du mode Réglage – mode d’affichage « normal » La programmation sera active ou non par une action sur plus de 3s ‘NEXT SCHEDULE’...
  • Page 14 HORLOGE HEBDOMADAIRE - TIMER TIMER : Réglage: Mode abaissement , plage « S »: Le choix du mode abaissement permet le modifier la consigne de régulation à +/- 3 ou +/-5 (le sens +/- dépendra du mode de fonctionnement. Mode HEAT (chaud): - 3°C ou -5°C Mode COOL (froid) , DRY (déshumidification) et FAN(ventilateur) : +3°C ou +5°C 1-Sélectionnez la plage «...

  • Page 15: Mode Hors Gel

    MODE HORS GEL Réglage: Mode « HORS GEL » Cette fonction permet d’éviter d’atteindre des températures trop basses durant les phases d’arrêt (mode hiver (HEAT) uniquement) Cette fonction hors gel peut être réglée à 5-10 ou 15°C via la fonction optionnelle interne de la télécommande «...
  • Page 16 MODE BLOCAGE CLAVIER Réglage: Mode « BLOCAGE CLAVIER » Cette fonction « OPER LOCK » permet de bloquer certaines touches pour éviter toute fausse manipulation de la part du client Les touches qui seront invalidées seront sélectionnées par les fonctions optionnelles (SERVICE 01 , voir accès page suivante) «...
  • Page 17 MODE BLOCAGE CLAVIER Réglage: Mode « BLOCAGE CLAVIER » Les fonctions optionnelles b5 à b9 (service 01) sont également des fonctions de blocage. Fonctions optionnelles Fonctions optionnelles F8 -Fb b5-b9 De blocage De blocage Indication Aucune indication S’affiche(clignotant) Put the main title here. Mode/fonctionnement fixe en Mode/Température/fan speed Put the subtitle here.
  • Page 18 PC-ART – UTILISATION - SERVICE Accès aux modes « SERVICE » 1. Mise à l’arrêt de l’UI 2. Action sur « RESET » + « OK » 3. Choix du service par TEMP +/- 4. Validation par « OK »...

  • Page 19: Accès Aux Fonction Optionnelles Internes

    PC-ART – UTILISATION – SERVICE - 01 MODE « SERVICE 01 » Accès aux fonction optionnelles internes Adresse UI 1. Mise à l’arrêt de l’UI N°Cycle 2. Action sur « RESET » + « OK (apparaît alors le dernier code panne apparu Sur le système , faire «...

  • Page 20: Fonctions Optionnelles Rajoutées- Complétées

    PC-ART – UTILISATION – SERVICE - 01 Fonctions optionnelles rajoutées- Complétées : PC-ART / PC-P2HTE Par défaut (réglages usine , valeurs à 00) Put the main title here. Put the subtitle here. 2007/00/00 b1: Réglage du différentiel en mode chauffage - 00 Standard +4ºC...
  • Page 21 PC-ART – UTILISATION – SERVICE - 01 Fonctions optionnelles rajoutées- Complétées : PC-ART / PC-P2HTE Put the main title here. Put the subtitle here. 2007/00/00 bb : Réglage du différentiel en mode froid: - 00 Standard 0ºC Put your company name here.
  • Page 22 PC-ART – UTILISATION – SERVICE - 01 Put the main title here. Put the subtitle here. C5 Augmentation de la vitesse de ventilation : RCI et RCD - 00 Non actif 2007/00/00 - 01Grande vitesse 1 - 02 Grande vitesse 2...
  • Page 23 PC-ART – UTILISATION – SERVICE - 01 Fonctions optionnelles rajoutées- Complétées : PC-ART / PC-P2HTE CF : Modification du balayage déflecteur : RCI et RCD - 00 Non actif (7 pas de balayage) - 01 Balayage sur 5 pas (2 Pas vers le bas supprimés) . Prévention courants d’air...
  • Page 24 PC-ART – UTILISATION – SERVICE - 01 Fonctions optionnelles rajoutées- Complétées : PC-ART / PC-P2HTE Put the main title here. Put the subtitle here. E6 : Temporisation de l’arrêt ventilation - 00 Standard: arrêt du ventilateur immédiat - 01 Arrêt du ventilateur au bout d’une heure 2007/00/00 - 02 Arrêt du ventilateur au bout de deux heures...
  • Page 25 PC-ART – UTILISATION – SERVICE - 01 Fonctions optionnelles rajoutées- Complétées : PC-ART / PC-P2HTE EE : Mode froid – THERMO OFF Put the main title here. - 00 La vitesse de ventilation est maintenue selon le réglage sur télécommande (LO-ME-HI) Put the subtitle here.

  • Page 26: Fonctions Optionnelles

    PC-ART – UTILISATION – SERVICE - 01 Fonctions optionnelles : PC-ART / PC-P2HTE Put the main title here. Put the subtitle here. 2007/00/00 F8-F9-FA-Fb : verrouillage clavier sur une manipulation simultanée de FE : Fonction hors gel : Température ambiante minimum Put your company name here.

  • Page 27: Accès Aux Fonctions Optionnelles Externes

    PC-ART – UTILISATION – SERVICE - 02 MODE « SERVICE 02 » Adresse UI Accès aux fonctions optionnelles externes N°Cycle Mise à l’arrêt de l’UI Action sur « RESET » + « OK (apparaît alors le dernier code panne apparu Sur le système , faire «...

  • Page 28: Fonctions Optionnelles Câblées Ui - Réglages Usine

    PC-ART – UTILISATION – SERVICE - 02 Fonctions optionnelles câblées UI – Réglages usine: Fonctions optionnelles câblées UI – valeurs : Put the main title here. Put the subtitle here. 2007/00/00 Put your company name here. Department name here. Put your name here.

  • Page 29: Fonctions Optionnelles Câblées Ui

    PC-ART – UTILISATION – SERVICE - 02 Fonctions optionnelles câblées UI : Préférer un réglage par défaut « usine » que le réglage à 00 (si aucune Connexion n’est réalisée) Si aucune télécommande n’est installée sur L’UI (suppression de la Télécommande après réglage) les fonctions optionnelles...
  • Page 30 PC-ART – UTILISATION – SERVICE - 04 Modes écritures :Service 04 - 05 – 06 - 07 Ces fonctions d’écriture ne seront active que si l’UI est FSN2 et la commande PC-ART : Put the main title here. Put the subtitle here.
  • Page 31 PC-ART – UTILISATION – SERVICE - 04 Service 04: Procédure: Pour accéder au service 04 , la procédure est la même que pour les service 01 et 02 : Mise à l’arrêt de l’UI Action sur « RESET » + « OK »...
  • Page 32 PC-ART – UTILISATION – SERVICE - 04 Service 04: Une fois les modifications réalisées , une action sur la touche « OK » l’adresse ne clignote plus . Un message est envoyé si la modification à bien été enregistrée Adresse UI N°Cycle...
  • Page 33 PC-ART – UTILISATION – SERVICE - 04 Service 04: Si au cours de la modification vous souhaitez annuler le réglage , appuyer sur la touche « RESET » puis couper (patienter 3 à 5 minutes avant de remettre l’alimentation sur l’unité...
  • Page 34 PC-ART – UTILISATION – SERVICE - 05 Service 05 (UI FSN2 uniquement): Ce service permet par une succession de M/A , de vérifier l’adresse des unités intérieures connectées sur la même télécommande Procédure : Idem service 04. Sélectionnez l’adresse de l’unité intérieure que vous souhaitez vérifier , effectuer alors un «...
  • Page 35 PC-ART – UTILISATION – SERVICE - 06 Service 06 (UI FSN2 uniquement): • Ce service permet d’initialiser l’adressage et de revenir à un adressage relatif aux « DSW et ROTATIF » de la PCB de l’UI. Dans le cas ou aucun réglage de DSW ou ROTATIF n’a été...
  • Page 36 PC-ART – UTILISATION – SERVICE - 07 Service 07 (UI FSN2 uniquement): • Ce service permet d’initialiser les fonctions optionnelles (Entrées/Sorties + Fonctions internes) Adresse UI • Procédure : Idem service 06. N°Cycle Régler l’adresse de l’unité Lancement de l’initialisation Choix du service 07 Put the main title here.

  • Page 37: Affichages Specifiques

    AFFICHAGES SPECIFIQUES Affichages spécifiques sur la télécommande L’affichage de « AUTO CONTRÔLE » Sera actif uniquement lorsque Le compresseur du groupe Extérieur ne démarre pas du fait D’une température de cloche trop basse , ou lorsque la ventilation de l’unité intérieure est bloquée par une température de soufflage trop basse Put the main title here.
  • Page 38 AFFICHAGES SPECIFIQUES Affichages spécifiques sur la télécommande : L’affichage de « T.RUN » apparaît Lorsque l’unité intérieure est en mode Test (mode forcé durant deux heures) . Ce mode « T.RUN » peut être lancé de deux manières différentes soit via le télécommande , soit par le groupe extérieur.
