Mise en service
Vissage du
module de mesure
de l'oxygène
8
3.2 Mise en état de mesure
3.2.1 Mesures avec le module de base pour la mesure de la
conductivité

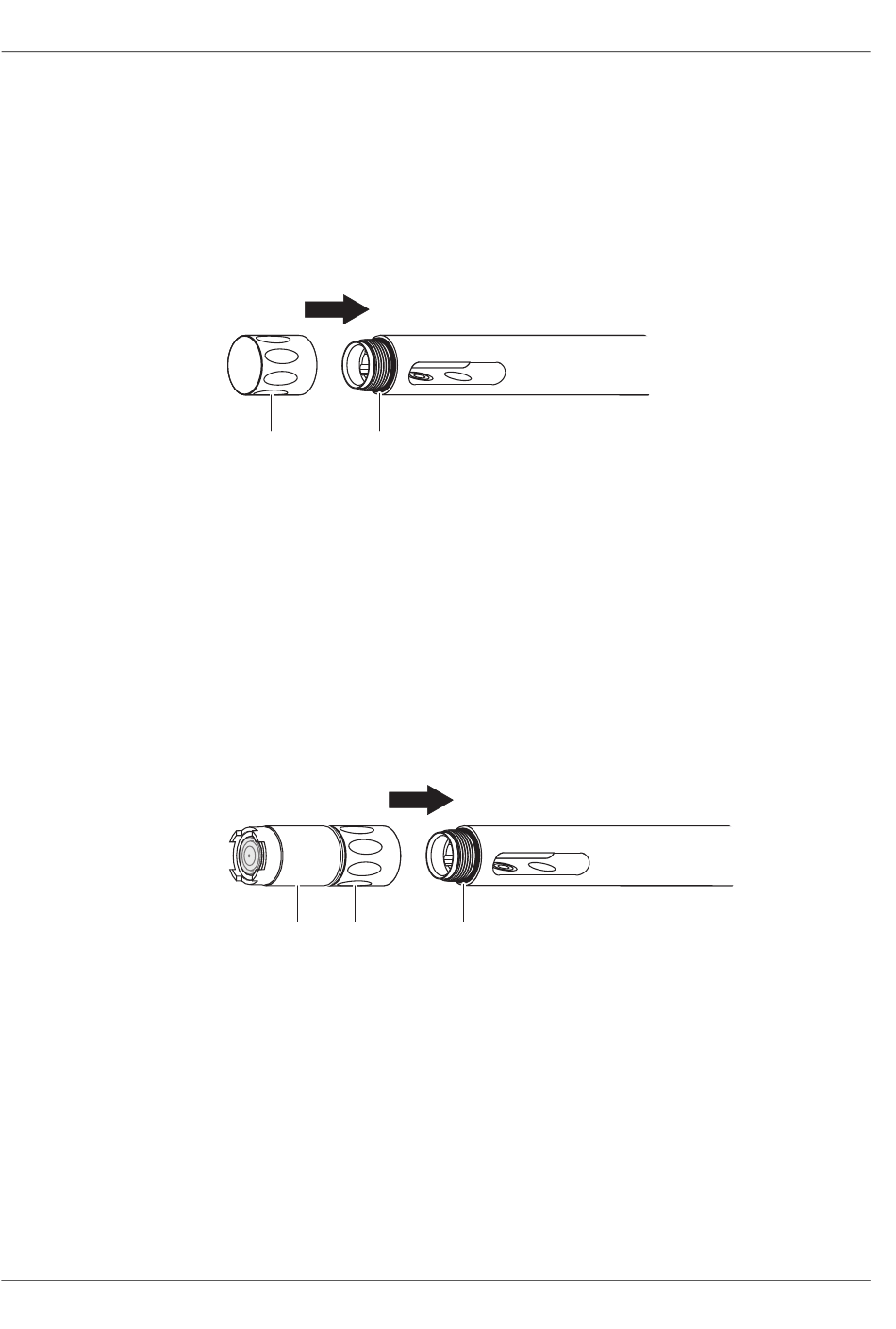

S'assurer que la connexion enfichable est fermée de façon étanche avec le
chapeau de fermeture. Lorsqu'elle est assemblée, le chapeau de fermeture
(1) doit être vissé jusqu'à la butée.
1 2
Avant de visser le chapeau de fermeture, vérifier les points suivants:
l La pièce d'étanchétité (2) doit être propre et bien placée dans la rainure.
l La connexion enfichable et le côté intérieur du chapeau de fermeture
doivent être secs.
3.2.2 Mesures avec la sonde combinée
S'assurer que le module de mesure de l'oxygène et le module de base pour
la mesure de la conductivité sont assemblés par vissage de façon étanche.
Lorsqu'il est assemblé, l'écrou-raccord du module de mesure de l'oxygène
doit être vissé jusqu'à la butée.
1 2
Avant de visser le module de mesure de l'oxygène, vérifier les points
suivants:
l La pièce d'étanchétité (3) doit être propre et bien placée dans la rainure.
l La connexion enfichable doit être sèche des deux côtés.
Appliquer le module de mesure de l'oxygène (1) sur le module de base pour
la mesure de la conductivité et tourner avec précaution en exerçant une
légère pression jusqu'à ce que l'ergot de guidage du module de mesure de
l'oxygène s'engrène dans la rainure correspondante du module de base pour
la mesure de la conductivité. Ensuite, serrer l'écrou-raccord (2) jusqu'à la
butée. Le filetage ne s'engrène que si le module de mesure de l'oxygène a
été correctement appliqué.
3
ConOx
