Caissons centrifuges – SilentBox
Dimension en mm
SB 400
N° Réf. 6159

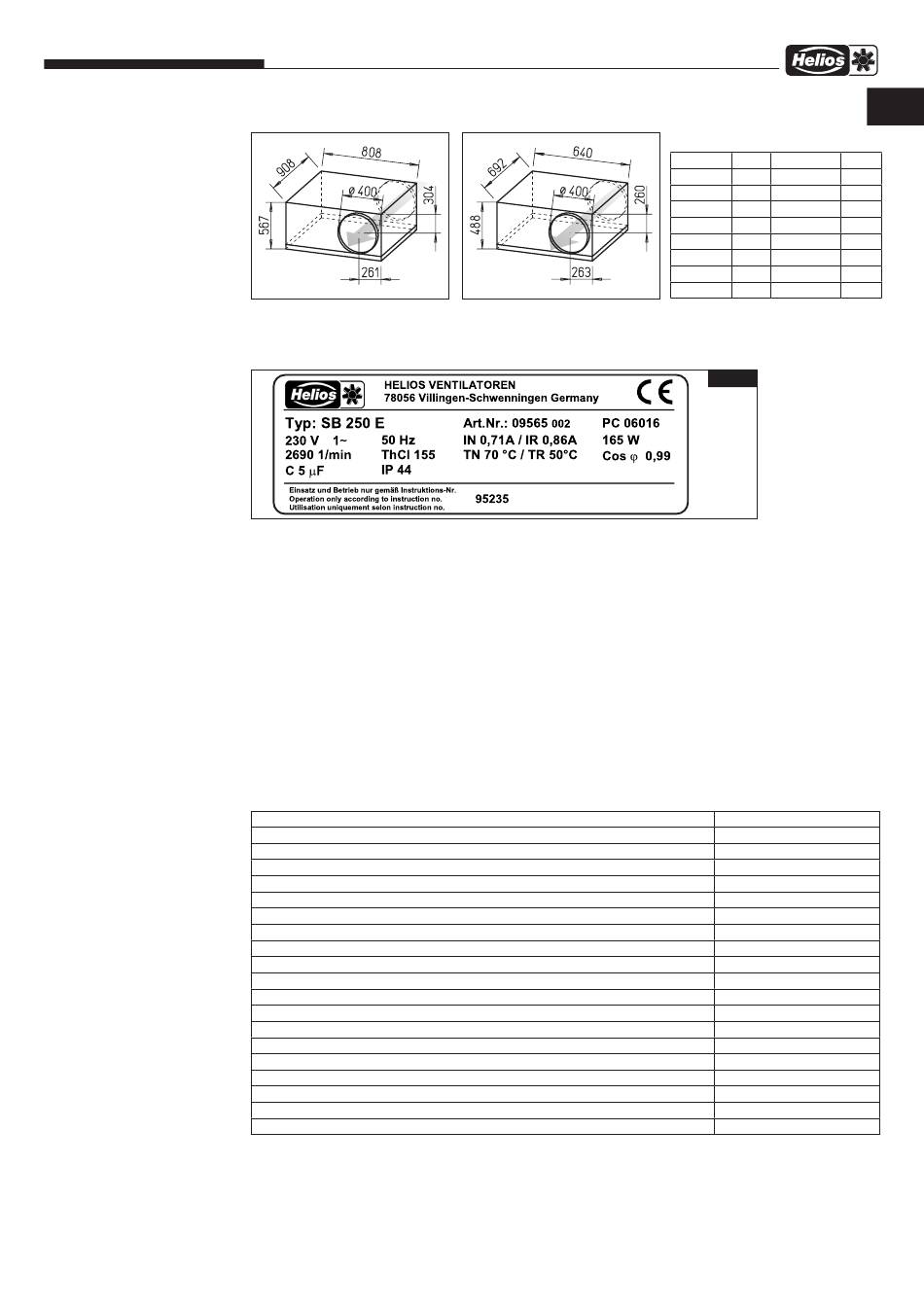

3.1 PLAQUE SIGNALÉTIQUE
Exemple :




Légende de la plaque signalétique du ventilateur :
 Adresse du fabricant
 Symbole des ventilateurs
CE = marquage CE
 Série :
= description du modèle
SB
250 = taille
 Numéro d'article
 Code de production / Année de fabri-
cation
Le numéro d'article, le SNR (numéro de série) et le PC (code de production) sont des numéros qui permettent d'identifier le ventilateur.
3.1.1 Plaque signalétique du moteur
Les données techniques du moteur sont indiquées sur la plaque signalétique du moteur.
3.2

Accessoires

L'utilisation d'accessoires non conseillés ou proposés par Helios n'est pas permise. Les dégâts causés par cette
mauvaise utilisation ne sont pas inclus dans la garantie.
Manchettes souples
Clapets anti-retour
Volets extérieurs automatiques
Grille d'aération extérieure
Grilles de protection pour RR et RRK Ex
Plots anti-vibratoires pour traction
Plots anti-vibratoires pour pression
Régulateurs électroniques pour ventilateurs 1~ (encastré)
Régulateurs électroniques pour ventilateurs 1~ (apparent)
Régulateurs à transformateur pour ventilateurs 5 étages
Régulateurs électroniques pour ventilateurs 3 ~ (triphasés)
Régulateurs à transformateur avec protection du moteur
Disjoncteurs moteurs
Gaines acoustiques souples
Batterie eau chaude
Kit de régulation pour batterie eau chaude WHR
Batterie électrique
-avec régulation de température intégré
Régulateur de température pour EHR-R..
Caisson filtre
Système de gaine :
L'ensemble des composants Helios correspond aux normes de diamètres de gaines standards. Elles peuvent être en
tôle d'acier, en aluminium flexible, en synthétique, etc. Veiller à bien respecter les normes de sécurité incendie.
® SB ...
Dimension en mm
SBD 400
N° Réf. 9623
 
 
 
 

 Tension ou plage de tension / Fréquence
 Courant nominal / commande
 Puissance absorbée
 Vitesse nominale / Classe d'isolation du moteur
 Temp.de fluide max. en fonctionnement nominal
 Cosinus
 Condensateur / Protection
 Notice de montage et d'utilisation / N° d'impression
5 5
Types Types
SB 125 A 12 kg SB 315 45 kg
SB 125 C 12 kg SBD 315 B 43 kg
SB 160 B 13 kg SBD 315 A 46 kg
SB 160 D 11 kg SB 355 47 kg
SB 200 C 19 kg SBD 355 47 kg
SB 200 D 20 kg SB 400 61 kg
SB 250 C 18 kg SBD 400 47 kg
SB 250 E 34 kg
Fig. 3
FM..
RSKK / RSK
VK..
G / RAG..
SGR
SDZ
SDD
ESU..
ESA..
TSW / TSD
ESD
MWS/RDS..
MW / MD
FSD..
WHR
WHS HE.. / WHST..
EHR-R..
EHR-R.. TR
EHS
LFBR..
FR
