N Á V O D K O B S L U Z E
TECHNICKÉ ÚDAJE
Popis parametru Hodnota parametru
Zvonek s kamerou pro
Název výrobku
rodinný dvojdomek
Model ST-VP-200
Monitor
Jmenovité napětí
Vstup: AC110-240V, 60-50Hz
napájení [V~]/
Výstup: DC15V, 1200mA
Frekvence [Hz]
Displej 7'' TFT-LCD
Zvonky 16 polyfonních melodií
Provozní vzdálenost [m] 50
Provozní teplota [°C] -10 ~ +40
Provozní vlhkost [%] < 90
Rozměry [mm] 215x135x15
Venkovní stanice
Jmenovité napětí DC 15V 1200mA
napájení [V~]
Kamera CMOS 600 TvIs
LED diody pro noční 5
vidění
Provozní teplota [°C] -20 ~ +50
Provozní vlhkost [%] < 90
Rozměry [mm] 110x160x60
1. VŠEOBECNÝ POPIS
Návod slouží jako nápověda pro bezpečné a spolehlivé
používání výrobku. Výrobek je navržen a vyroben přesně
podle technických údajů za použití nejnovějších technologií
a komponentů a za dodržení nejvyšších jakostních norem.
PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE
TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI
VŠECHNY POKYNY.
Pro zajištění dlouhého a spolehlivého fungování zařízení
pravidelně provádějte revize a údržbu v souladu s pokyny
uvedenými v tomto návodu. Technické údaje a specifikace
uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo
provádět změny za účelem zvýšení kvality.
VYSVĚTLENÍ SYMBOLŮ
Výrobek splňuje požadavky příslušných
bezpečnostních norem.
Před použitím výrobku se seznamte s návodem.
Recyklovatelný výrobek.
UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo
PAMATUJTE! popisující danou situaci.
(všeobecná výstražná značka)
VAROVÁNÍ! Nebezpečí úrazu elektrickým
proudem!
Pouze k použití ve vnitřních prostorech. (pouze
pro vnitřní komponenty sestavy)
CZ
POZOR! Obrázky v tomto návodu jsou pouze
ilustrační a v některých detailech se od skutečného
vzhledu výrobku mohou lišit.
Originálním návodem je německá verze návodu. Ostatní
jazykové verze jsou překladem z německého jazyka.
2. BEZPEČNOST POUŽÍVÁNÍ
POZNÁMKA! Přečtěte si tento návod včetně všech
bezpečnostních pokynů. Nedodržování návodu a
pokynů může vést k úrazu elektrickým proudem,
požáru anebo těžkému úrazu či smrti.
Pojem „zařízení" nebo „výrobek" v bezpečnostních pokynech
a návodu se vztahuje na ZVONEK S KAMEROU PRO
RODINNÝ DVOJDOMEK.
a) Je zakázáno připojovat prvky interkomu k jiným
instalacím, než jsou ty, které uvádí výrobce.
b) Nevkládejte kovové předměty do otvorů a štěrbin
umístěných v komponentech interkomu, mohlo by
dojít k úrazu elektrickým proudem nebo požáru.
c) Pokud máte pochybnosti o tom, zda zařízení funguje
správně, kontaktujte servis výrobce.
d) Opravy zařízení může provádět pouze servis výrobce.
Opravy neprovádějte sami!
e) V případě vzniku požáru k hašení zařízení pod
napětím používejte pouze práškové nebo sněhové
hasicí přístroje (CO2).
f) Návod k obsluze uschovejte za účelem jeho
pozdějšího použití. V případě předánání zařízení
třetím osobám musí být spolu se zařízením předán
rovněž návod k obsluze.
g) Obalový materiál a drobné montážní
uchovávejte na místě nedostupném pro děti.
h) Pokud společně s tímto nástrojem používáte nějaké
další nářadí, pak musíte dodržovat také jeho návod k
použití.
i) Zařízení není hračka. Dohlížejte na děti, aby si nehrály
se zařízením.
j) Pravidelně čistěte zařízení, aby nedošlo k trvalému
usazovaní nečistot.
k) Nezasahujte do zařízení s cílem změnit jeho parametry
nebo konstrukci.
l) Vnitřní prvky interkomu by neměly být instalovány
v místnostech s vysokou vlhkostí, například v
koupelnách nebo v blízkosti zdrojů tepla, např.
potrubí, radiátorů.
POZNÁMKA! I když zařízení bylo navrženo tak, aby
bylo bezpečné, tedy má vhodné bezpečnostní prvky,
tak i přes použití dodatečné ochrany uživatelem při
práci se zařízením nadále existuje malé riziko úrazu
nebo poranění. Doporučuje se zachovat opatrnost a
zdravý rozum při jeho používání.
3. ZÁSADY POUŽÍVÁNÍ
Zařízení je určeno k hlasové komunikaci mezi venkovní
stanicí a vnitřním monitorem. Umožňuje také sledování
záběru z kamery a otevření elektrického zámku pomocí
vnitřního monitoru.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.
18

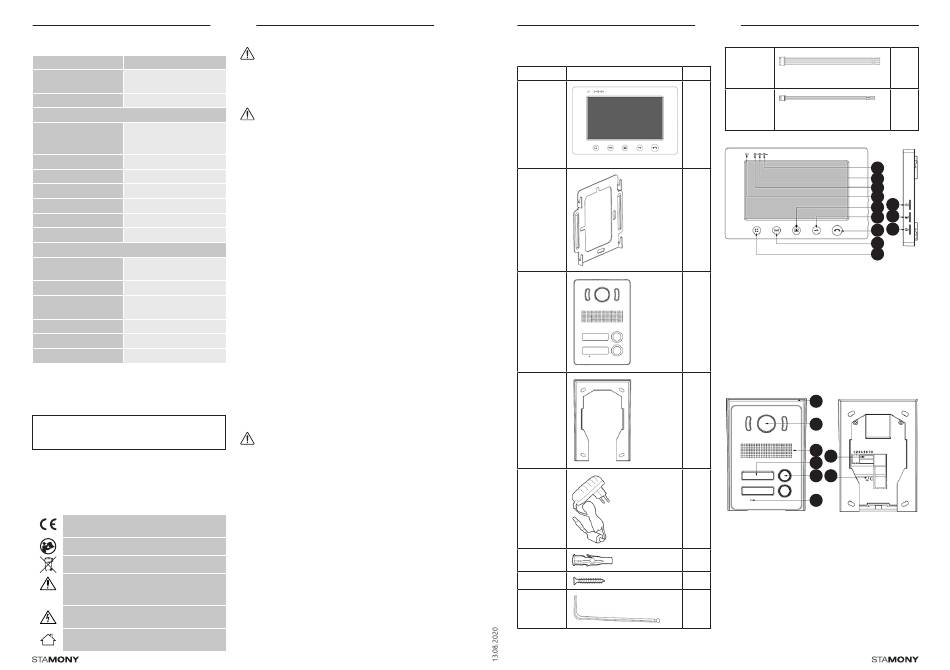

3.1. POPIS ZAŘÍZENÍ
PRVKY SOUPRAVY
Název Obr.
Monitor
Držák
monitoru
Venkovní
stanice
prvky
Ochranný
kryt proti
dešti
Nabíječka
Hmoždinka
Šroub
Klíč
CZ
Svorkov-
nice pro
čtyřžilové
Počet
kabely
2
Svorkov-
nice pro
dvožilové
kabely
POPIS MONITORU
2
1. Indikátor režimu ztlumení
2. Indikátor navázání hlasového spojení
1
3. Indikátor napájení
4. Mikrofon
5. Ikona pro sledování záběru z kamery
6. Ikona pro odemknutí zámku dveří
7. Ikona pro zahájení / ukončení hovoru
8. Ikona pro otevření brány
9. Vnitřní komunikace
10. Otočný knoflík pro nastavení jasu obrazovky
11. Otočný knoflík pro nastavení
obrazovky
12. Otočný knoflík pro nastavení hlasitosti hovor
1
POPIS VENKOVNÍ STANICE
8
1
2
6
3
4 7
2
5
1. Kamera
2. Reproduktor
3. Místo pro příjmení / číslo
4. Tlačítko hovoru
10
5. Mikrofon
6. Konektor
7. Ovládání hlasitosti
10
8. Ochranný kryt proti dešti
1
3.2. PŘÍPRAVA K PRÁCI
MONTÁŽ ZAŘÍZENÍ
3.2.1. INSTALACE VENKOVNÍ STANICE
1) Pomocí dodaného klíče povolte šroub ve spodní
části venkovní stanice.
19
4
2
1
2
3
4
10
5
11
6
12
7
8
9
kontrastu
