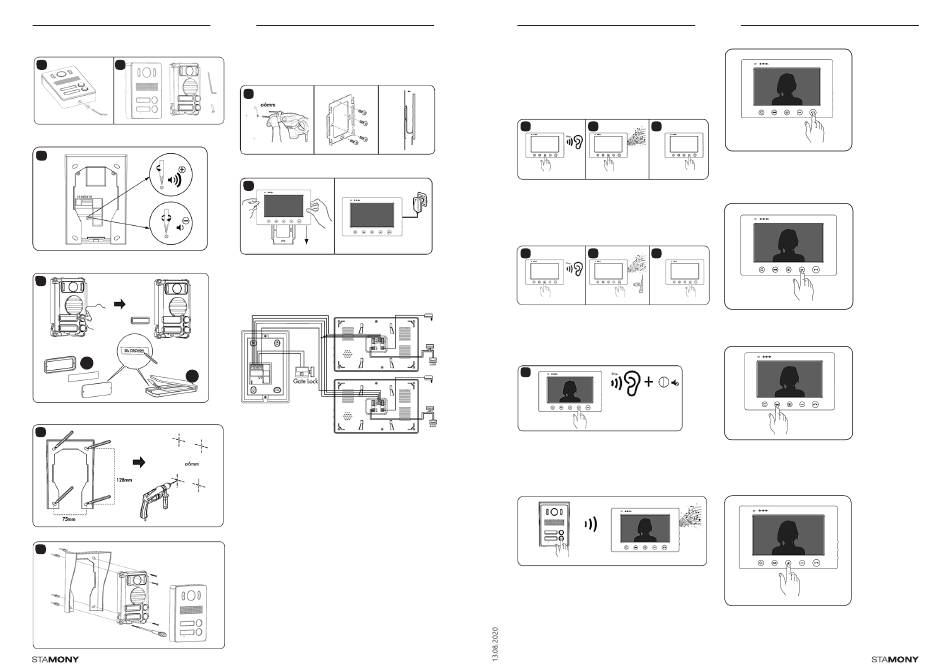

2) Oddělte venkovní stanici od instalační krabice.
1 2
3) Připojte kabel dle schématu elektrického zapojení
(bod 3.2.3) a nastavte hlasitost.
3
4) Vezměte štítek a napište na něj příjmení /číslo bytu
nebo jiné údaje.
4
1
2
5) Na zeď naistalujte ochranný kryt proti dešti dle
rozměrů uvedených na obrázku.
5
6) Namontujte venkovní stanici.
6
CZ
3.2.2. INSTALACE VNITŘNÍHO MONITORU
1) Pomocí šroubů připevněte držák monitoru na zeď.
Zapojte kabely dle schématu elektrického zapojení
(bod3.2.3.)
1
2) Po zapojení kabelů umístěte monitor na držáku,
připojte napájecí zdroj a ten pak zapojte do zásuvky.
2
Upozornění: Při výběru místa pro montáž vnitřních
monitorů se řiďte pokyny uvedenými v bodě 2 a 3.4.
3.2.3. SCHÉMA ELEKTRICKÉHO ZAPOJENÍ
Venkovní stanice Monitor A
Monitor B
Kabely:
1. Audio
2. Zemnící
3. Video
4. Napájecí
8. Audio
Popis:
1. Přípojky 2,3,4 na venkovní stanici by měly být
propojeny s přípojkami 2,3,4 na vnitřním monitoru A
a B.
2. Přípojku 1 na venkovní stanici je třeba připojit k
přípojce 1 na vnitřním monitoru A.
3. Přípojku 8 na venkovní stanici je třeba zapojit do
svorky 1 na vnitřním monitoru B.
4. Přípojku + - na vnitřním monitoru A a B je třeba
připojit k nabíječce.
5. Přípojky 5,6 na venkovní stanici by měly být zapojeny
do elektrického zámku.
Typ kabelu: 4 spojovací kabely (čtyřžilové RVV).
Maximální provozní vzdálenost: 50 m.
20
3.3. PRÁCE SE ZAŘÍZENÍM
3.3.1. VÝBĚR MELODIE ZVONĚNÍ
1) Pro výběr melodie vyzváněcího tónu je třeba
stisknout ikonu pro zobrazení záběru z kamery po
dobu 4s, dokud nezazní charakteristický zvuk.
2) Další stisknutí umožňuje změnu melodie.
3) Pro potvrzení výběru stiskněte ikonu pro otevření
dveří.
1 2 3
4) Pro nastavení hlasitosti zvonění je třeba opětovně
stisknout ikonu pro zobrazení záběru z kamery na 4
sekundy.
5) Poté stiskněte ikonu pro zahájení rozhovoru a
nastavte hlasitost.
6) Nastavení potvrďte stisknutím ikony pro otevření
dveří.
4 5 6
7) Chcete-li ztlumit monitor, je třeba stisknout ikonu
pro otevření dveří na 4 sekundy, dokud neuslyšíte
charakteristický zvuk. Poté se v horní části monitoru
rozsvítí LED dioda označující režim ztlumení. V
okamžiku navázání spojení monitor nebude zvonit,
ale bude viditelný pouze obraz.
7
3.3.2. NAVÁZÁNÍ SPOJENÍ
Stiskněte první tlačítko na venkovní stanici pro spojení s
monitorem A. Pro spojení s monitorem B je třeba stisknout
druhé tlačítko na venkovní stanici. Monitor poté vydá zvuk
v souladu s nastavením a na obrazovce se objeví obraz
zaznamenaný kamerou venkovní stanice.
Pro zahájení hovoru s osobou venku je třeba stisknout
ikonu uvedenou na obrázku. Zároveň se v horní části
monitoru rozsvítí indikátor navázání hlasového spojení. Pro
ukončení hovoru je třeba opět stisknout ikonu zobrazenou
na obrázku.
CZ
Upozornění: Během hovoru je možno nastavit hlasitost a
také jas a kontrast obrazovky.
3.3.3. OTEVŘENÍ DVEŘÍ
Pro otevření dveří stiskněte ikonu uvedenou na obrázku.
3.3.4. OTEVŘENÍ BRÁNY
Chcete-li otevřít bránu, stiskněte ikonu zobrazenou na
obrázku.
3.3.5. ZÁBĚR Z KAMERY
Pro zobrazení záběru z kamery je třeba stisknout ikonu
uvedenou na obrázku. Doba zobrazení je cca 40s, po této
době se záběr automaticky vypne. Opětovné stisknutí
ikony umožňuje vypnout sledování záběru dříve.
