AXIS P7216 Video Encoder

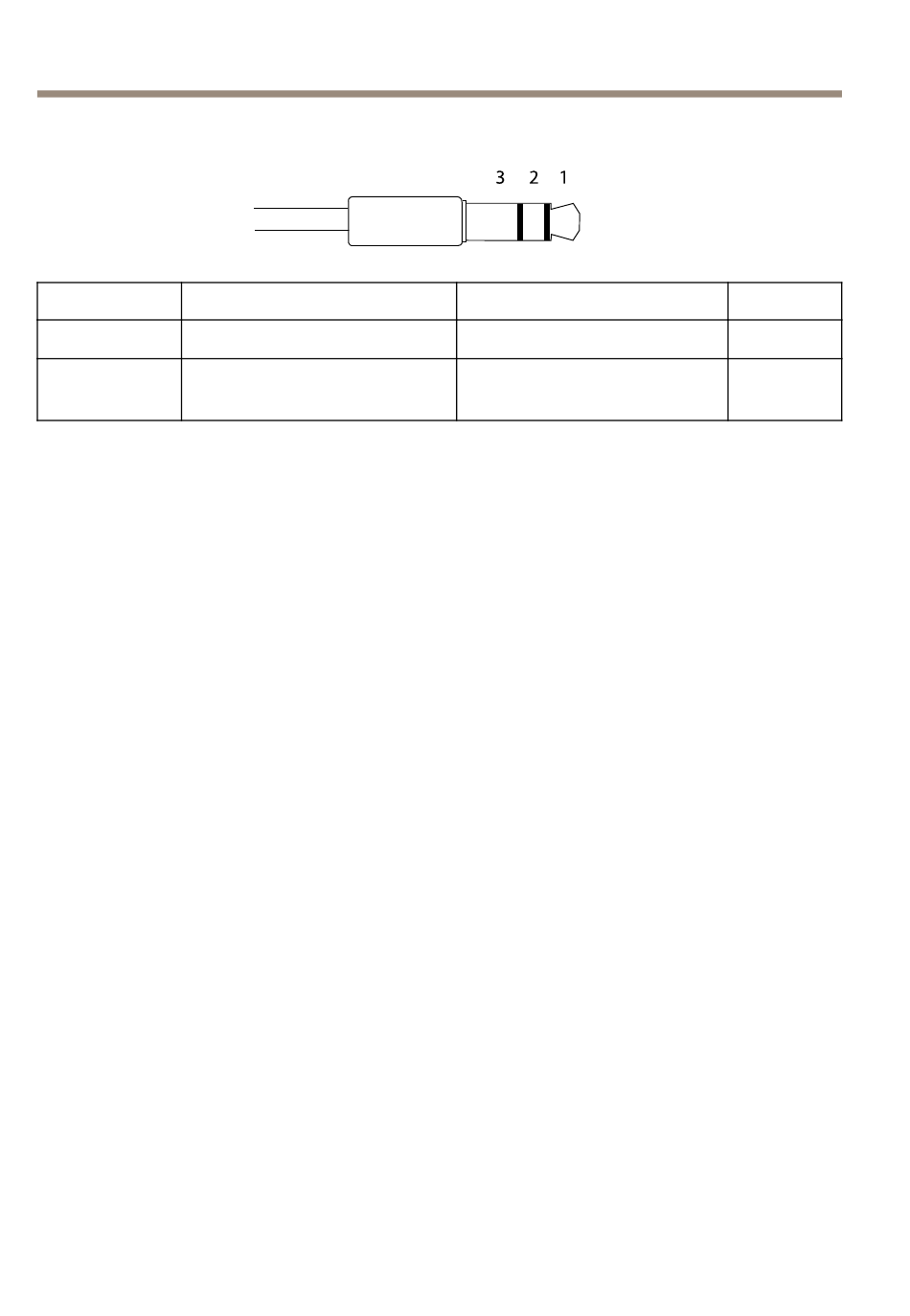

Audioanschlüsse
3,5-mm-
Audioanschlüsse
(stereo)
1 Spitze
Audioeingang
Eingang Mikrofon/Audio
Audioausgang
Leitungsausgang, mono (mit
Stereostecker kompatibel)
Die Hardware installieren

Montage des Video-Encoders

Der AXIS P7216 wird mit einem Montagesatz geliefert, der Halterungen enthält. Die Einheit kann in
einem Rack oder an einer Wand montiert werden.
Nachdem Sie die vier Schrauben entfernt haben, befestigen Sie die Halterungen am Video-Encoder
in einem Winkel, bei dem die Installation in einem Standard-1U 19"-Geräterack oder an der Wand
möglich ist.
Montage an einer Wand
1. Positionieren Sie den Video-Encoder mit den angebrachten Halterungen an der Wand,
und markieren Sie die vier Löcher zur Montage der Halterungen.
2. Bohren Sie die vier Montagelöcher.
3. Befestigen Sie den Video-Encoder mit den vorgesehenen Schrauben an der Wand.
Anschließen der Kabel
1. Verbinden Sie den Video-Encoder über ein RJ45-Netzwerkkabel (NET) und/oder
SFP-Modul und Glasfaser- oder Kupfernetzwerkkabel mit dem Netzwerk.
2. Schließen Sie ggf. die externen Ein-/Ausgabegeräte an.
3. Sie können zusätzlich einen Aktivlautsprecher und/oder ein externes Mikrofon
anschließen.
4. Verbinden Sie die Kameras mit den Videoeingängen.
5. Schließen Sie das mitgelieferte Innen-Netzteil an.
6. Überprüfen Sie, ob die LED-Anzeigen die Betriebszustände korrekt angeben. Siehe
LEDs auf Seite 38.
2 Ring
Leitungsausgang, mono (mit
Stereostecker kompatibel)
44
3 Schaft
Erdung
Erdung
