FR
6.3
Remplacement du filtre à air
Un filtre à air protège le moteur pneumatique contre la poussière.
Ce filtre est installé dans le boîtier de la torche, dans la rainure entre les deux joints
toriques, au niveau du raccord du tuyau de soudage
Pour monter un nouveau filtre, démontez d'abord le joint torique extérieur.
Avant de remonter le joint torique extérieur, vérifiez que le filtre est correctement
S
installé.
6.4

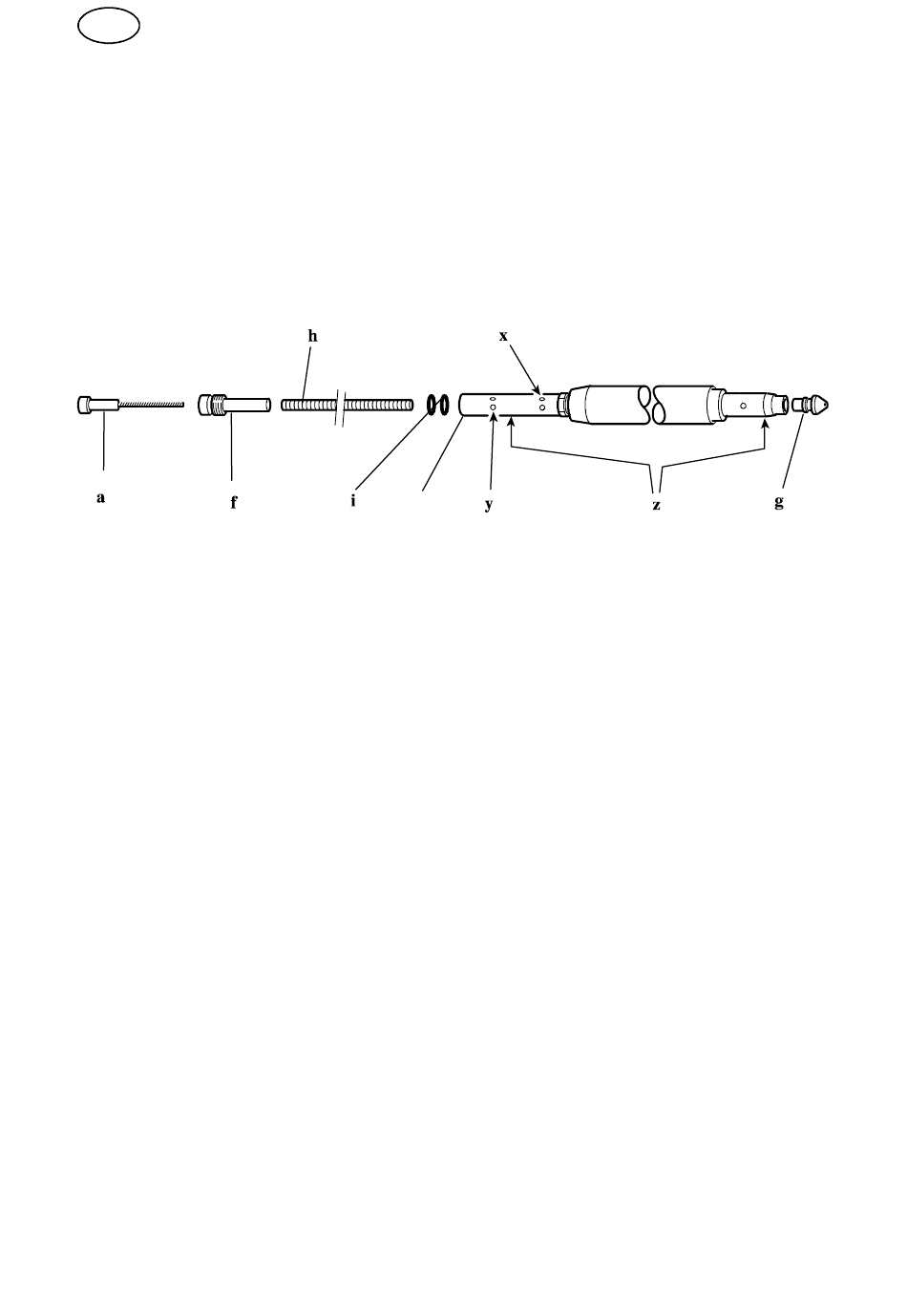

Remplacement du guide- -fil
a
Buse d'entrée
f
Manchon d'étanchéité
g
Buse de sortie
h
Guide- -fil
i
Joints toriques
(à l'intérieur du tube)
Desserrez les vis de blocage des raccords aux extrémités dévidoir et torche du
S
tuyau de soudage. Détachez le tuyau de soudage.
Enlevez la buse d'entrée (a) et dévissez le manchon d'étanchéité (f) à l'extrémité
S
entrée. Enlevez la buse de sortie (g) à l'extrémité torche.
Enlevez le guide--fil (h) à l'extrémité entrée. Vérifiez que les joints toriques de la
S
partie raccordement suivent.
Montez le nouveau guide--fil. Vérifiez que le tuyau de soudage est tendu et que
S
les joints toriques à l'extrémité torche sont correctement installés dans leur
rainure. Limez la pointe conique du guide--fil.
Introduisez le nouveau guide--fil à travers le raccord de la torche. Pour faciliter
S
l'introduction, graissez la pointe du guide--fil avec un peu d'huile ou de graisse
au silicone.
Vissez la buse de sortie à l'extrémité torche du tuyau de soudage.
S
Ajustez la longueur du guide--fil à l'extrémité entrée du tuyau de soudage. La
S
longueur du guide--fil qui ressort doit être de 6 mm par mètre de tuyau (pour un
tuyau de soudage de 5 m, par exemple, le guide--fil doit être coupé à 30 mm de
l'extrémité entrée du tuyau de soudage).
Introduisez les joints toriques par--dessus le guide--fil et vissez le manchon
S
d'étanchéité.
Enfoncez la buse d'entrée.
S
bg03d1fa
u
u
Côté entrée
x
Orifice d'entrée de l'air comprimé
y
Orifice d'entrée du gaz de protection
z
Joints toriques (à l'intérieur du tube)
- - 62 - -
