THE INDOOR UNIT INSTALLATION
10
! CAUTELA
Informazioni di installazione per l'inclinazione
- L'inclinazione di installazione dell'unità interna è molto importante per il drenaggio del con-
dizionatore del tipo convertibile.
- Lo spessore minimo dell'isolamento del tubo di collegamento deve essere di 10 mm.
- Se le piastre di installazione sono fissate sulla linea orizzontale, l'unità interna dopo l'instal-
lazione sarà inclinata sul lato inferiore.
- L'unità deve essere orizzontale o inclinata con un certo angolo.
- L'inclinazione dovrebbe essere inferiore o eguale a 1° o inclinata di 10 - 20 mm nella direzione
di drenaggio come indicato in Fig.
L'unità deve essere inclinata sul lato inferiore quando l'installazione è terminata.

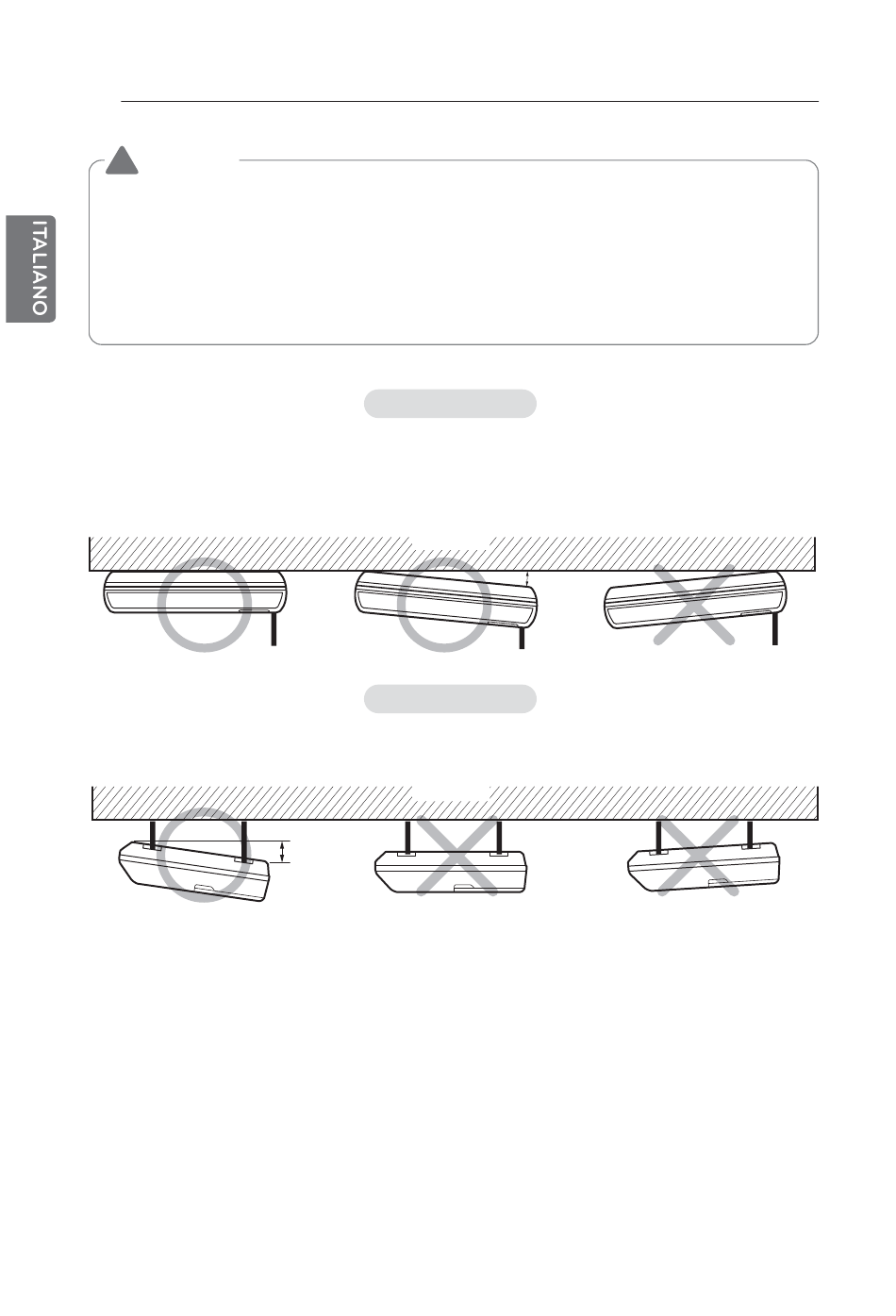

Vista anteriore

soffitto

Vista laterale

soffitto
5~10mm
10~20mm
