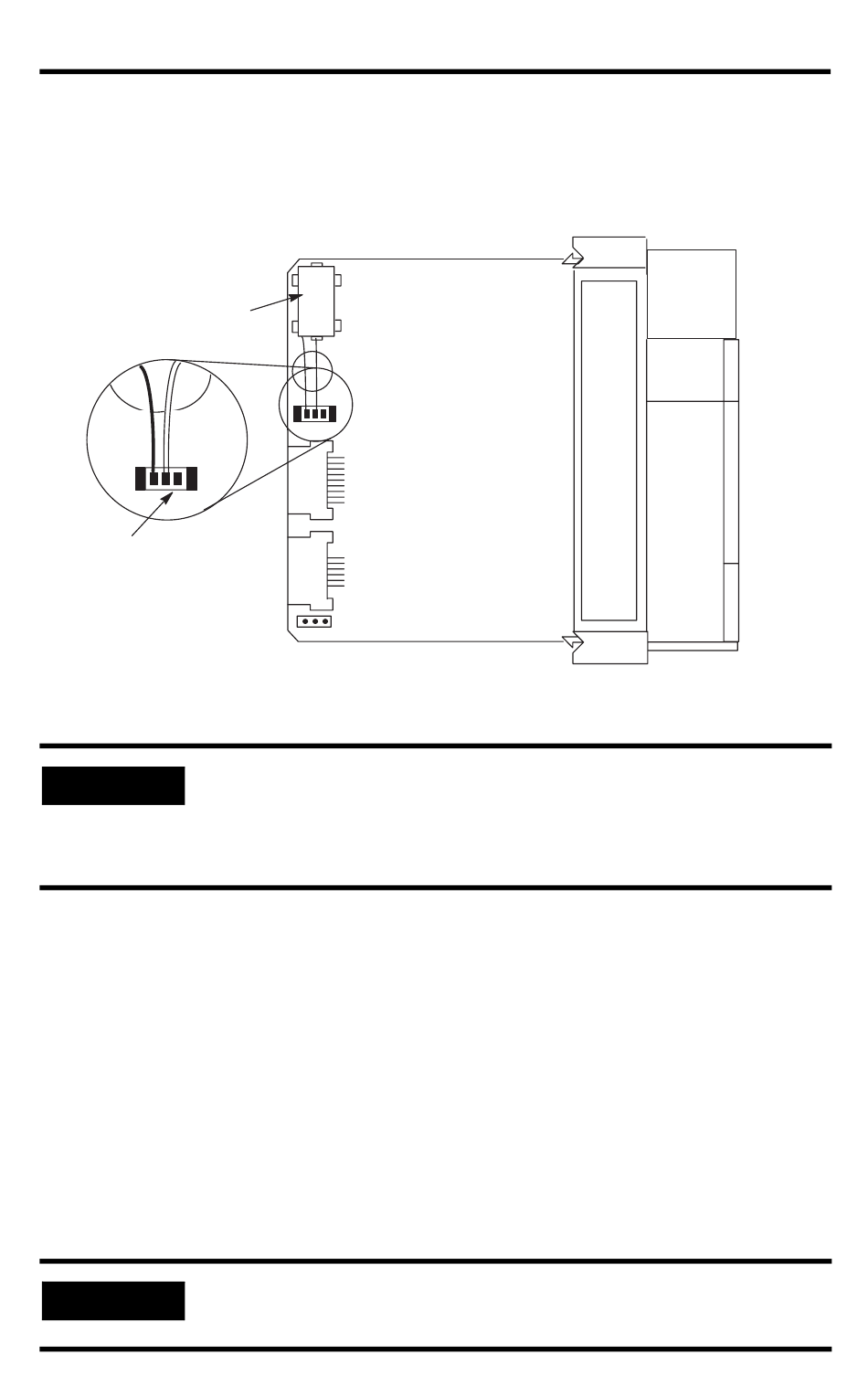

3. Scollegare il connettore della batteria. Per la posizione dei connettori della
batteria, fare riferimento alla figura a pagina 52.
Batteria
Rosso Bianco
Red
White
Connettore batteria
IMPORTANTE
4. Rimuovere la batteria dai fermi.
5. Inserire una nuova batteria nei fermi della batteria.
6. Inserire il connettore della batteria nella spina come indicato sopra.
7. Reinserire il modulo nello chassis SLC500.
8. Ridare corrente all'alimentatore dell'SLC 500.
9. Chiudere lo sportellino del processore.
IMPORTANTE
Pubblicazione 1747-IN009B-MU-P - Febbraio 2002
Vista laterale di
sinistra
I processori SLC 5/03, 5/04 e 5/05 hanno un condensatore che
fornisce almeno 30 minuti di autonomia mentre la batteria è
scollegata. Se la batteria viene sostituita entro 30 minuti i dati
nella RAM non vengono persi.
Per informazioni sul trattamento, lo stoccaggio e il trasporto
della batteria, fare riferimento a pagina 55.
