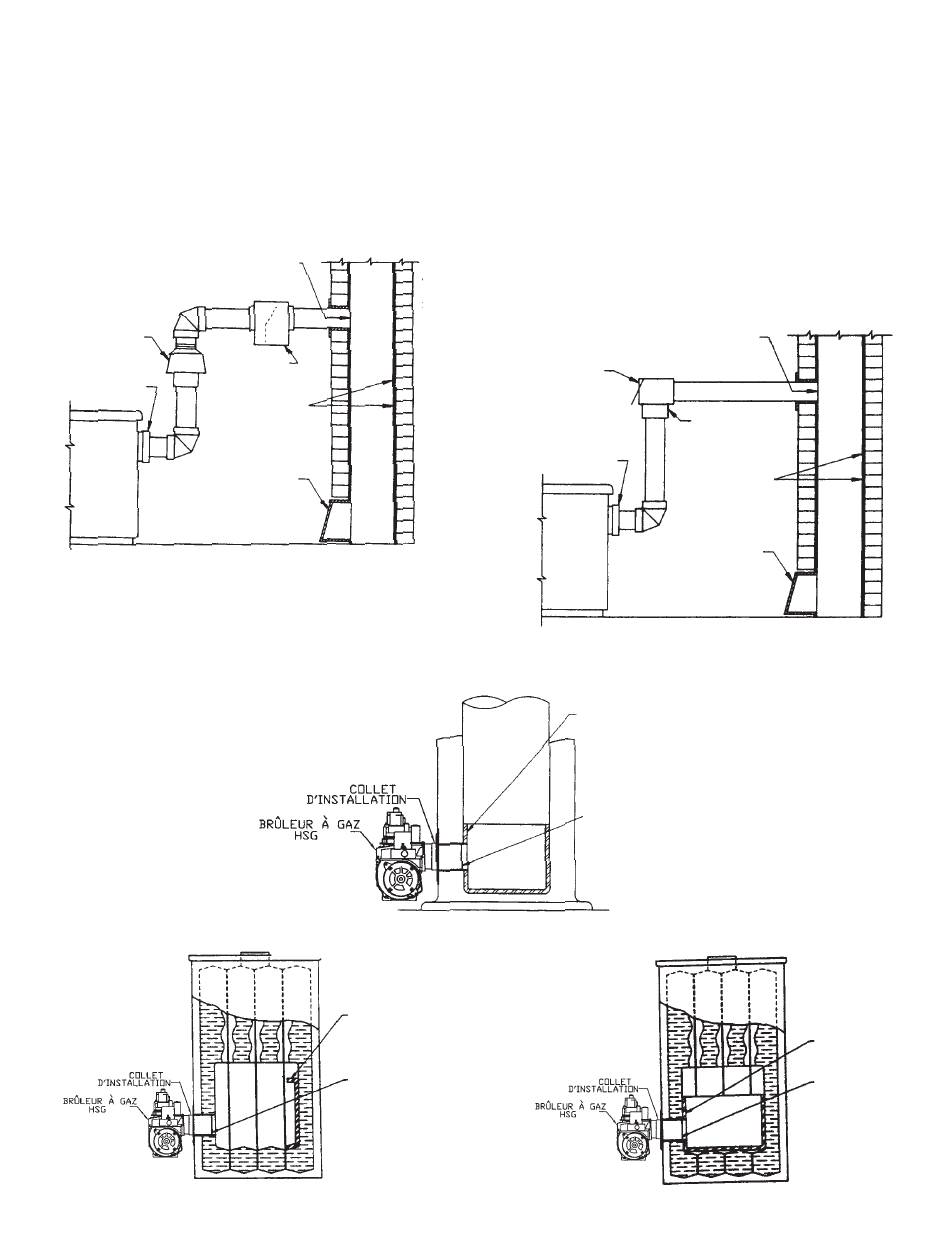

Le conduit de fumée doit se soulever à un minimum de
1/4 po (6,35 mm) le pied (0,305 mm) ou plus. Raccordez
directement à la cheminée, bien attachez les joints et
supportez les longueurs horizontales pour empêcher le
fléchissement.
Si le conduit de fumée doit être très long, sa taille doit
être augmentée. La longueur horizontale du conduit de
fumée ne doit pas surpasser la hauteur de la cheminée
au-dessus du raccord du conduit.
LE CONDUIT DE CHEMINÉ
ÉLÉVATION MINIMUM
NE DOIT PAS S'ÉTENDRE AU
1/4 PO (6,35 mm)
DELÀ DU PAROI INTÉRIEUR
LE PIED (0,305 mm)
DE LA CHEMINÉE.
HOTTE DE TIRAGE
VERTICAL
RACCORD DE
RÉDUCTION
CHOISISSEZ SOIT LA
HOTTE DE TIRAGE VER-
TICAL OU HORIZONTAL
POSITIONS DE HOTTE DE TIRAGE
Figure 2
CHAUDIéRE À EAU CHAUDE OU VAPEUR
AVEC CIBLE DE CHAMBRE DE COMBUSTION.
Figure 5
PAGE 3
HOTTE DE TIRAGE
HORIZONTALE
BLINDAGE
ANTI-CORROSION
OUVERTURE DE
NETTOYAGE
CHEMINÉE
FOURNAISE À AIR PULSÉE
PAROI ACTUEL DE LA
CHAMBRE DE
COMBUSTION
POUR LA SÉCURITÉ,
SITUEZ LE TUBE DU
BRÛLEUR ÉLOIGNEZ DE
1/2 PO (12,7 mm) DE
L'INTÉRIEUR DE LA
CHAMBRE DE
COMBUSTION.
Le régulateur de tirage doit être de type hotte comme
l'illustre la Figure 2 ou, SI HOMOLOGUÉS PAR LES
SOCIÉTÉS LOCALES, un clapet barométrique pour les
installations à gaz peut être utilisé, comme l'illustre la
Figure 3. La taille du régulateur de tirage doit être
mesurée comme le conduit de fumée indiqué à la Figure
1, et situé plus haut que la plus haute pièce du conduit
de fumée de l'appareil de chauffage. Voir le manuel
d'utilisation du fabricant de clapet barométrique pour de
plus amples renseignements.
REMARQUE:
travers un mur, le régulateur de tirage doit être situé dans
la même pièce que l'appareil de chauffage.
ÉLÉVATION MINIMUM 1/4
PO (6,35 mm) LE PIED
(0,305 mm)
RÉGULATEUR
BAROMÉTRIQUE DE
TIRAGE À SIMPLE
ACTION
RACCORD DE
RÉDUCTION
POSITIONS DU RÉGULATEUR
BAROMÉTRIQUE DE TIRAGE
PAROI ACTUEL DE LA
CHAMBRE DE
COMBUSTION
POUR LA SÉCURITÉ, SITUEZ
LE TUBE DU BRÛLEUR
ÉLOIGNEZ DE 1/2 PO (12,7
mm) DE L'INTÉRIEUR DE LA
CHAMBRE DE COMBUSTION.
Figure 4
CHAUDIÈRE À EAU CHAUDE OU
VAPEUR AVEC CIBLE DE CHAMBRE DE
Si le conduit de fumée doit passer à
LE CONDUIT DE CHEMINÉ NE
DOIT PAS S'ÉTENDRE AU
DELÀ DU PAROI INTÉRIEUR
DE LA CHEMINÉE.
CLOISON EN "T"
BLINDAGE ANTI-
CORROSION
OUVERTURE DE
NETTOYAGE
Figure 3
Figure 6
CHEMINÉE
PAROI ACTUEL DE
LA CHAMBRE DE
COMBUSTION
POUR LA SÉCURITÉ,
SITUEZ LE TUBE DU
BRÛLEUR ÉLOIGNEZ
DE 1/2 (12,7mm)PO DE
L'INTÉRIEUR DE LA
CHAMBRE DE
COMBUSTION.
