5
CARACTERISTIQUES TECHNIQUES ET DIMENSIONS
5.1
Construction des chaudières
Les chaudières sont du type cylindrique horizontal à flamme inversée.
La construction satisfait complètement aux prescriptions établies dans la norme européenne EN 303 partie 1.
Les tôles des parties en pression sont en acier S235JRG2, selon la Norme Européenne EN 10025, certifiées 3.1.B
selon EN 10204; par contre les tuyaux sont en acier ST 37.0 selon DIN 1626.
Les soudeurs et les procédures de soudure ont été approuves selon les Normes EN 287 - EN 288 par le TÜV (D)
- UDT (PL) - SAQ (S) et ISPESL (I).
Jusqu'au modèle 290 le fond du foyer est lié à la plaque tubulaire arrière.
Les chaudières sont équipées d'une porte de foyer réversible montée sur charnières et qui peut, de ce fait, être
ouverte à gauche ou à droite avec son brûleur monté, en fonction des exigences de la chaufferie.
Le corps de chauffe de la chaudière est recouvert par un manteau isolant de 80 mm d'épaisseur en laine de verre
protégé à son tour par un tissu en fibre minérale.
La partie supérieure du corps est dotée de crochets pour la manutention de la chaudière.
Les chaudières sont pourvues de 2 doigts de gant d'un diamètre interne de 15 mm (aptes à recevoir 3 bulbes
chacun), pour la mise en place des bulbes des thermostats et du thermomètre. Les panneaux latéraux de la
jaquette sont munis de trous pour passe-câbles d'alimentation, des pompes, du brûleur et de tout autre dispositif
auxiliaire.
5.2

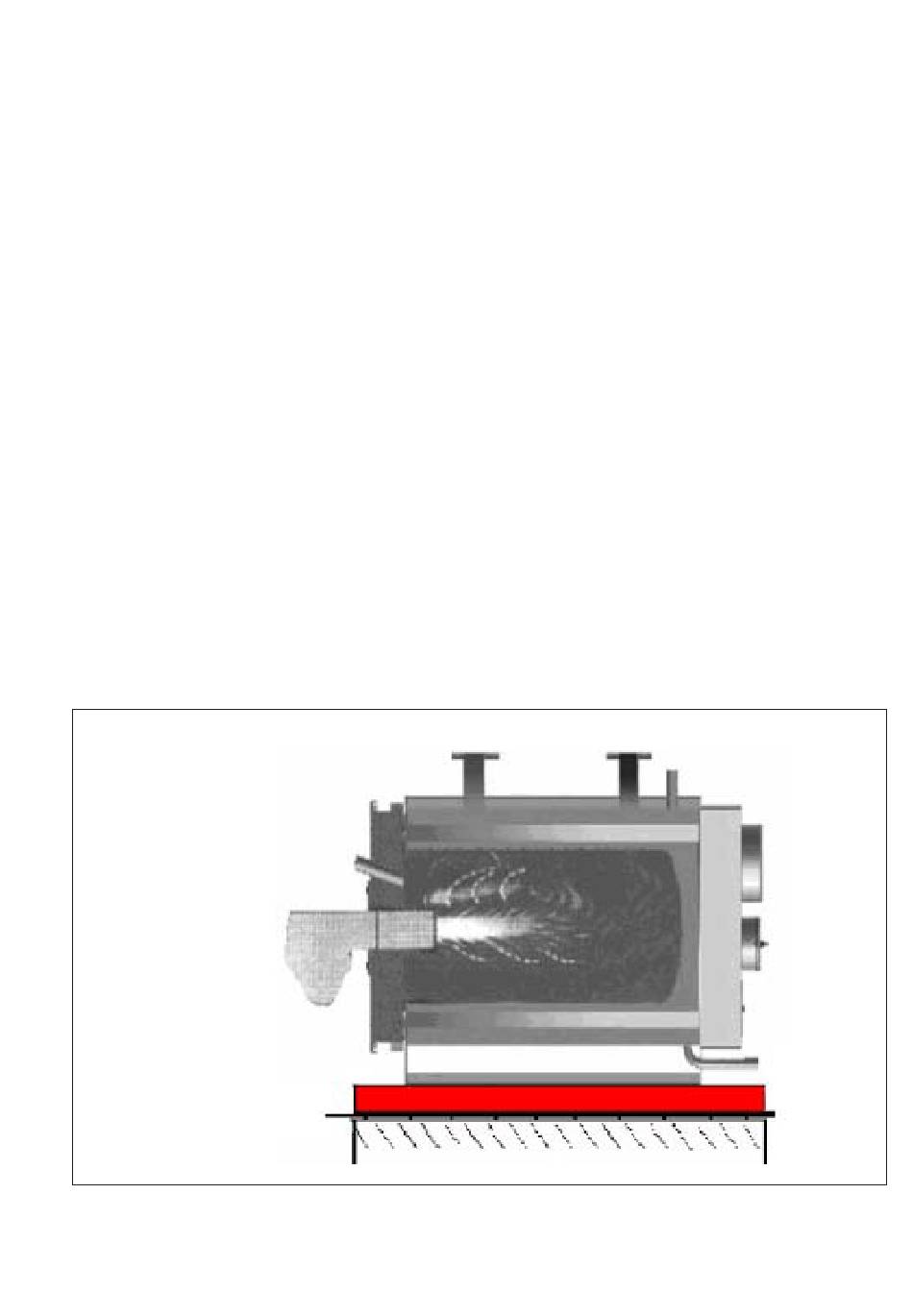

Principe de fonctionnement
Les chaudières sont dotées d'un foyer cylindrique borgne, dans lequel la flamme centrale du brûleur se renverse
périfériquement vers l'avant, d'où les gaz brûlés entrent dans les tuyaux de fumées; à l'extrémité des tuyaux les
gaz se rassemblent dans la boîte à fumées et sont envoyés à la cheminée.
Pendant le fonctionnement du brûleur, à l'intérieur de la plage de puissance de la chaudière, la chambre de
combustion est toujours en pression. Pour la valeur de cette pression voir le tableau pages suivantes, sous la
colonne "Pertes de charge côté fumées". La cheminée doit être dimensionnée de façon qu' à sa base aucune
pression positive ne soit détectée (pression 0 à la buse).
Placer la chaudière sur la base
7
