6. Handschuhkasten vorbereiten

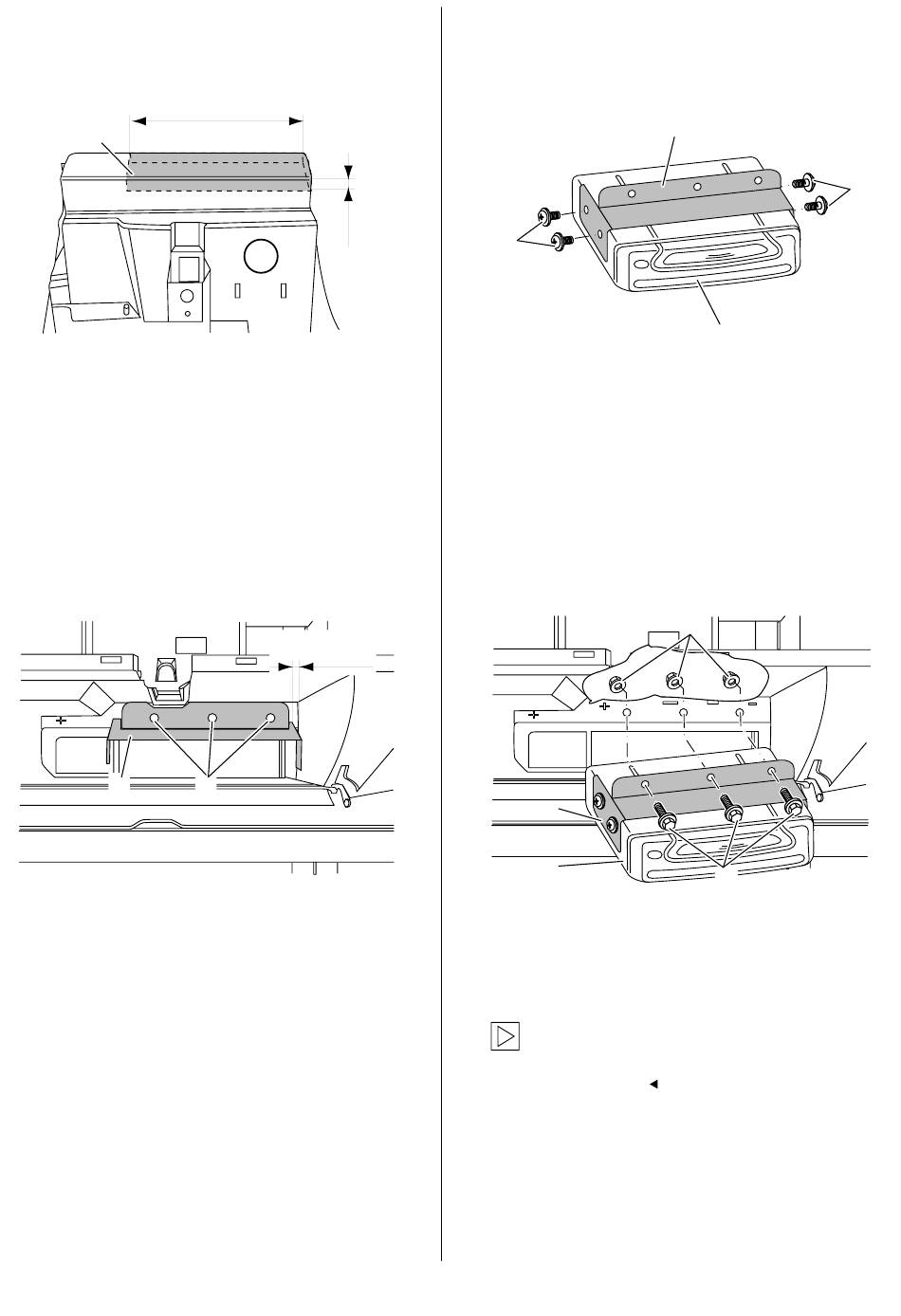

Abbildung zeigt Handschuhkasten von oben
1
Maß A = 230mm
Maß B = 20mm
Grau hinterlegte Fläche (1) auf Handschuhkasten
(2) anzeichnen und mit Druckluftstichsäge heraus-
schneiden.
Kanten mit Feile entgraten.
Abbildung zeigt Handschuhkasten von innen
1
Halter (1) für Navigationsrechner einschieben.
Abstand von 3mm zur Seite einhalten und
Bohrungen (2) anzeichnen.
Halter (1) herausnehmen und Bohrungen mit
Durchmesser ø5,5mm bohren.
8
A
B
2
F 36 0008 B
3mm
2
F 36 0009 B
3
Halter (1) auf Navigationsrechner (2) aufschieben
und mit vier Kreuzschlitzschrauben (3) M4x8 fest-
schrauben.
1
2
Halter (1) mit Navigationsrechner (2) in Handschuh-
kasten einschieben und mit drei Sechskantschrau-
ben (3) M5x14 und drei Muttern (4) M5 mit Scheibe
festschrauben.
Gegebenenfalls den Übergang zwischen Navi-
gationsrechner und Handschuhkasten mit Textil-
klebeband abdichten
1
2
F 36 0012 B
4
3
F 36 0013 B
3
