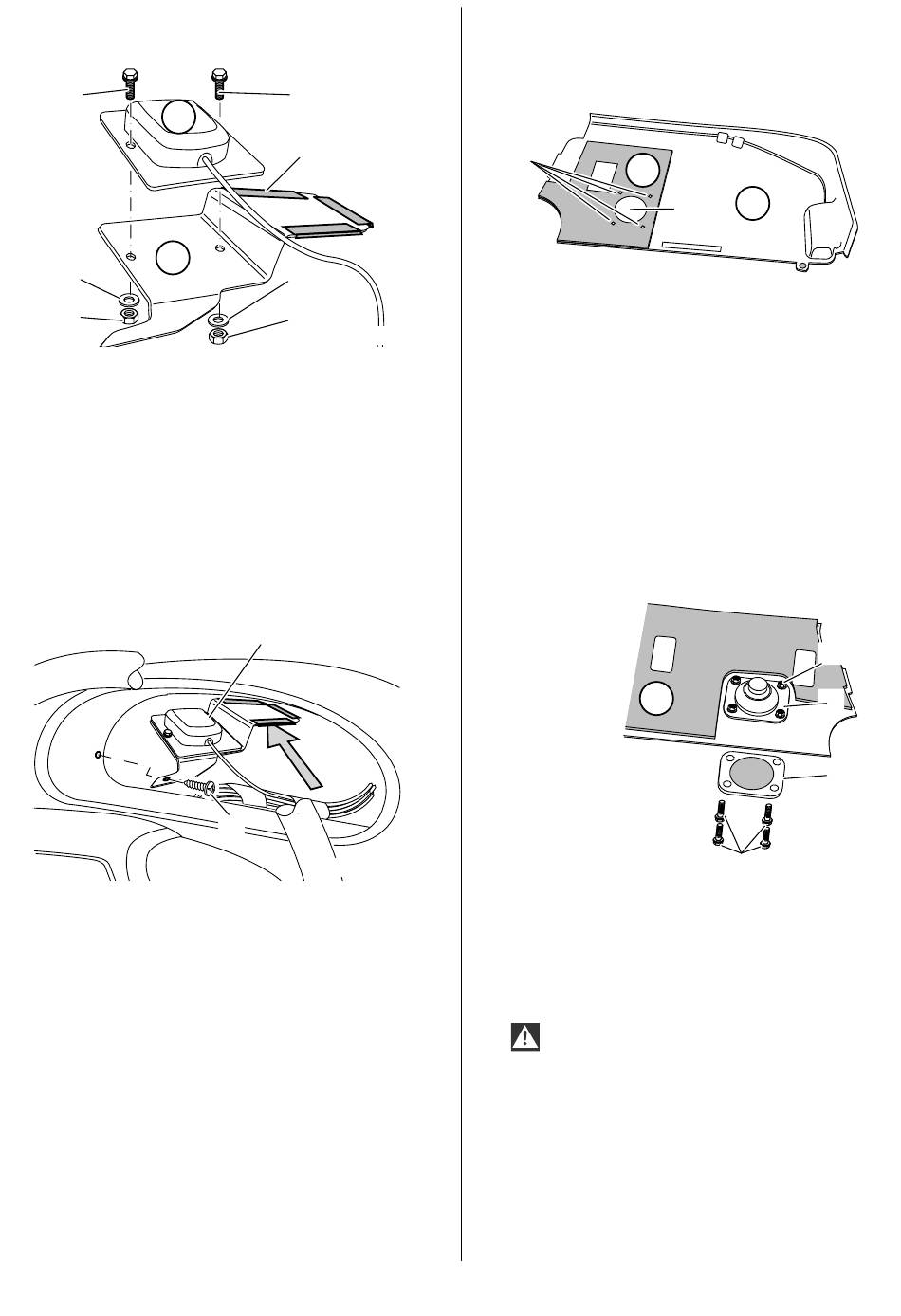

4. GPS-Antenne einbauen

4
3
2
5
6
Textilklebeband (1) laut Abbildung um die Kanten
des Halters für GPS-Antenne (2) aufkleben.
GPS-Antenne (3) mit Flachkopfschraube M4x16
(4), Beilagscheiben Durchmesser ø4 (5) und
Muttern M4 (6) festschrauben.
Abbildung zeigt Bauraum Instrumentenkombi
Kreuzschlitzschraube (1) herausschrauben.
Vormontierte GPS-Antenne mit Halter (2) zwischen
Luftkanal und I-Tafel einschieben und mit Kreuz-
schlitzschraube (1) festschrauben.
Antennenkabel entlang dem Kabelstrang zum
Handschuhkasten verlegen und mit Kabelbändern
befestigen.
4
1
5
6
F 36 0004 B
2
1
F 36 0005 B

5. Lautsprecher einbauen

3
1
Ausgeschnittene Schablone (1) auf rechte
Fußraumverkleidung (2) aufkleben.
Dämmatte im Bereich der Lautsprecheröffnung
auf der Innenseite der Fußraumverkleidung (2)
entfernen.
Angegebene Bohrungen (3) mit Durchmesser
ø4,5mm bohren.
Die mittlere Öffnung (4) mit Kreisschneider Durch-
messer ø55mm erstellen.
2
Lautsprecher (1) auf Verkleidung (2) auflegen.
Blende (3) von unten mit vier Flachkopfschrauben
(4) M4x16 durchstecken. Flachkopfschrauben (4)
M4x16 mit vier Beilagscheiben (5) Durchmesser
4,2mm und vier Muttern (6) festschrauben.
Beim Festziehen darauf achten, daß die
Blende (3) nicht beschädigt wird.
2
4
F 36 0006 B
5+6
1
3
4
F 36 0007 B
