Carte Mère GA-7VTXE+/GA-7VTXH+

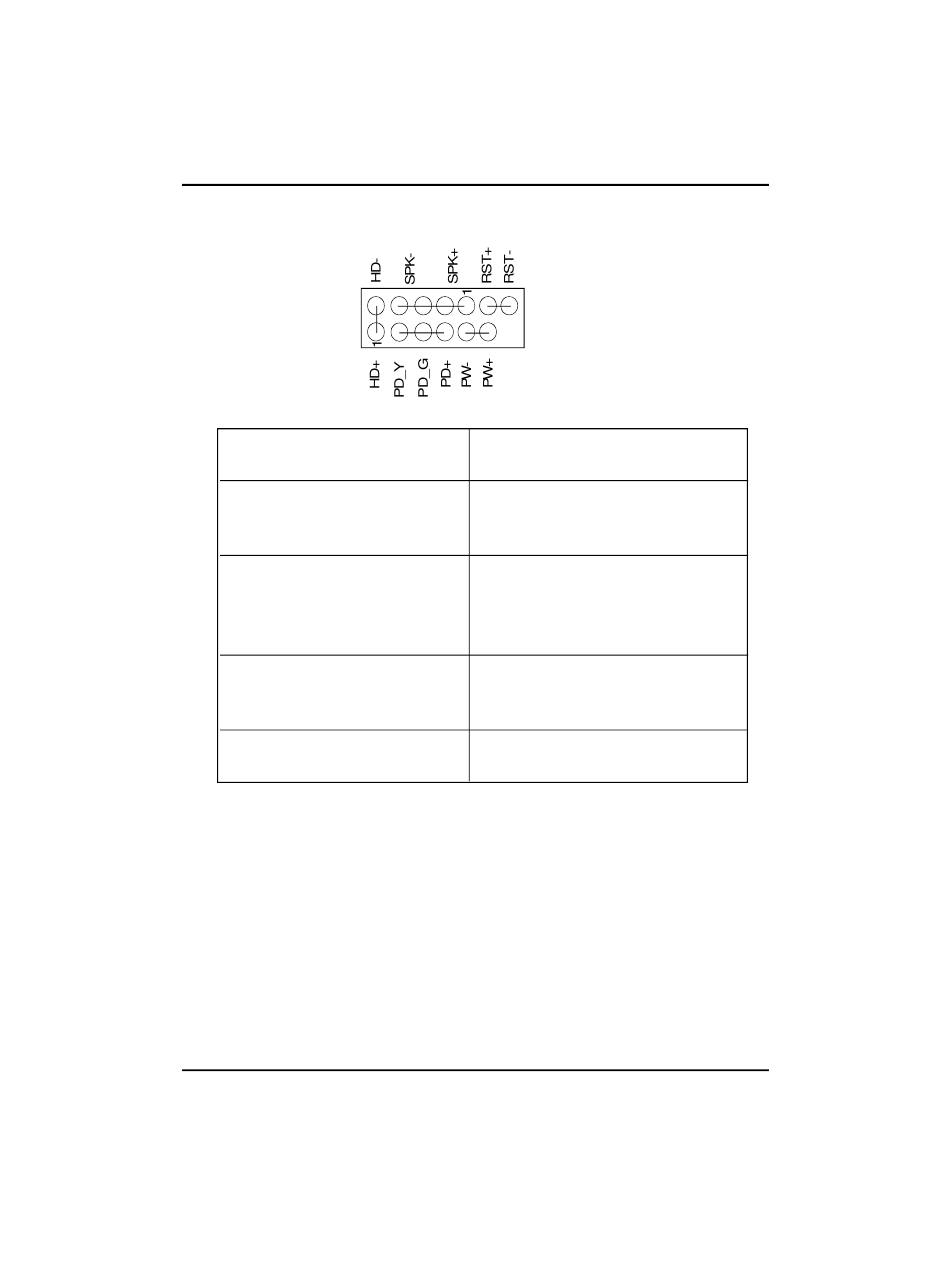

F) F_PANEL (2x7 broches pour cavalier)
2
1
HD (DEL Activité Disque Dur IDE )
SPK (Connecteur Haut-Parleur)
RST (Reset Switch)
PD+/PD_G/PD_Y(DEL Alimentation)
PW (Connecteur Soft Power )
Ø Veuillez connecter la DEL d'alimentation, le haut-parleur PC , les interrupteurs de
réinitialisation, les interrupteurs d'alimentation etc... au panneau frontal de votre châssis en
fonction de l'assignation des broches décrite ci-dessus.
14
13
Broche 1: anode DEL(+)
Broche 2: cathode DEL(-)
Broche 1: VCC(+)
Broche 2- Broche 3: NC
Broche 4: Données(-)
Ouvert: Fonctionnement Normal
(Interrupteur Réinit.)
Fermé: Réinitialisation Matérielle du
Système
Broche 1: anode DEL (+)
Broche 2: cathode DEL (-)
Broche 3: cathode DEL (-)
Ouvert: Fonctionnement Normal
Fermé: Alimentation Marche/Arrêt
