Livraison et manipulation

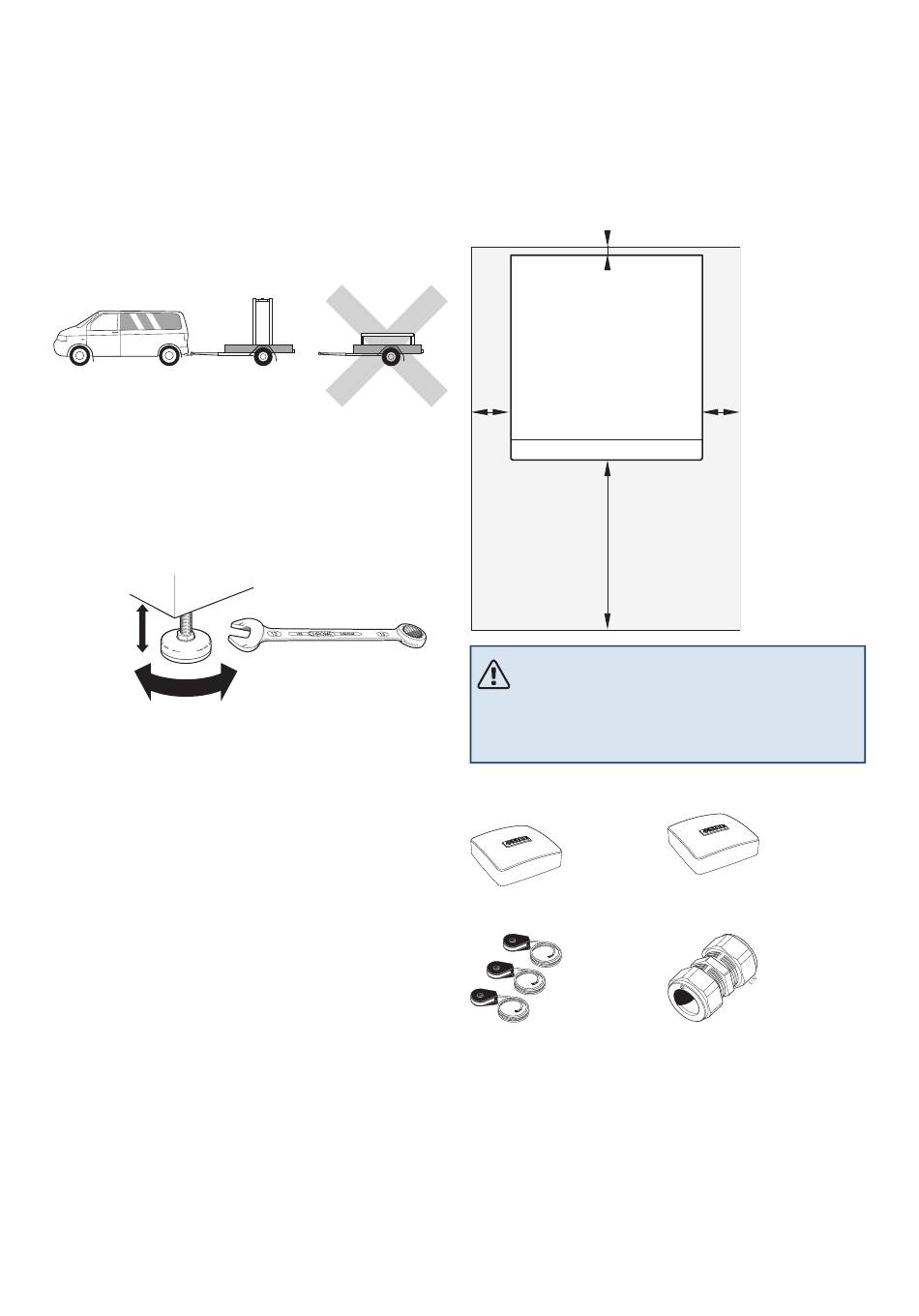

Transport

VVM S320 doit être transporté et entreposé verticalement
dans un endroit sec.
Toutefois, il est possible de placer délicatement VVM S320
en position horizontale (face avant vers le haut) lors de son
installation dans un bâtiment.

Montage

Positionnez VVM S320 en intérieur sur une surface solide
pouvant supporter son poids. Pour installer le produit en
position horizontale et stable, utilisez ses pieds réglables.
Pour installer le produit en position horizontale et stable,
utilisez ses pieds réglables.
20-55 mm
30 - 50 mm
La zone d'installation de VVM S320 doit être protégée du
gel.
De l'eau peut s'écouler par la vanne de sécurité. La zone
d'installation de VVM S320 doit donc être équipée d'un
siphon de sol.
NIBE VVM S320
0
R
ZONE D'INSTALLATION
Laissez un espace de 800 mm devant le produit. Toutes les
procédures d'entretien de la VVM S320 peuvent être effec-
tuées à partir de la façade avant.
10 – 25
50
800
REMARQUE!
Laissez un espace libre de 10 – 25 mm entre
VVM S320 et le mur pour l'acheminement des
câbles et des tuyaux.

Composants fournis

Sonde extérieure
Capteur d'intensité*
*3 x 400 V seulement
EMPLACEMENT
Le kit des éléments fournis se trouve au sommet du produit.
Chapitre 2 | Livraison et manipulation
50
Sonde d'ambiance
Raccord à anneau de compre-
ssion*
* S'applique uniquement à l'Alle-
magne, l'Autriche, la Suisse et l'Italie.
Pour raccorder la circulation de l'eau
chaude à XL5, utilisez ce raccord à
anneau de compression à la place du
raccord installé en usine.
7
