PIG-TAIL CABLE
La connexion en cascade peut être effectuée en utilisant deux ou trois barrières immatérielles (modèle standard), qui
peuvent avoir une longueur et une résolution différentes (se reporter au manuel d'instructions).
Dans une configuration en cascade il est possible de relier un maximum de trois unités (une maître et deux esclaves): un
maximum de 160 faisceaux pour les modèles avec résolution 30 mm et un maximum de 320 faisceaux pour les modèles
avec résolution 14 mm. La longueur maximale de chaque unité maître est 1800 mm et longueur maximale de chaque
unité esclave est 1200 mm.
La connexion entre les barrières lumineuses nécessite un câble en cascade disponible en trois longueurs différentes:
Câble en cascade 1 m (CS-F1-80-B-01)
Câble en cascade 0,5 m (CS-F1-80-B-005)
Câble en cascade 0,05 m (CS-F1-80-B-0005)
Le câble en cascade doit être connecté entre un côté supérieur (sans DEL) et un côté inférieur (avec DEL) de deux
barrières immatérielles SG4E.
Assurez-vous de connecter correctement les barrières immatérielles afin d'éviter les dommages matériels.
Avant de connecter ou de déconnecter les barrières immatérielles, veillez à mettre toutes les unités hors
tension. La connexion ou la déconnexion avec des produits alimentés peut endommager les barrières
immatérielles.

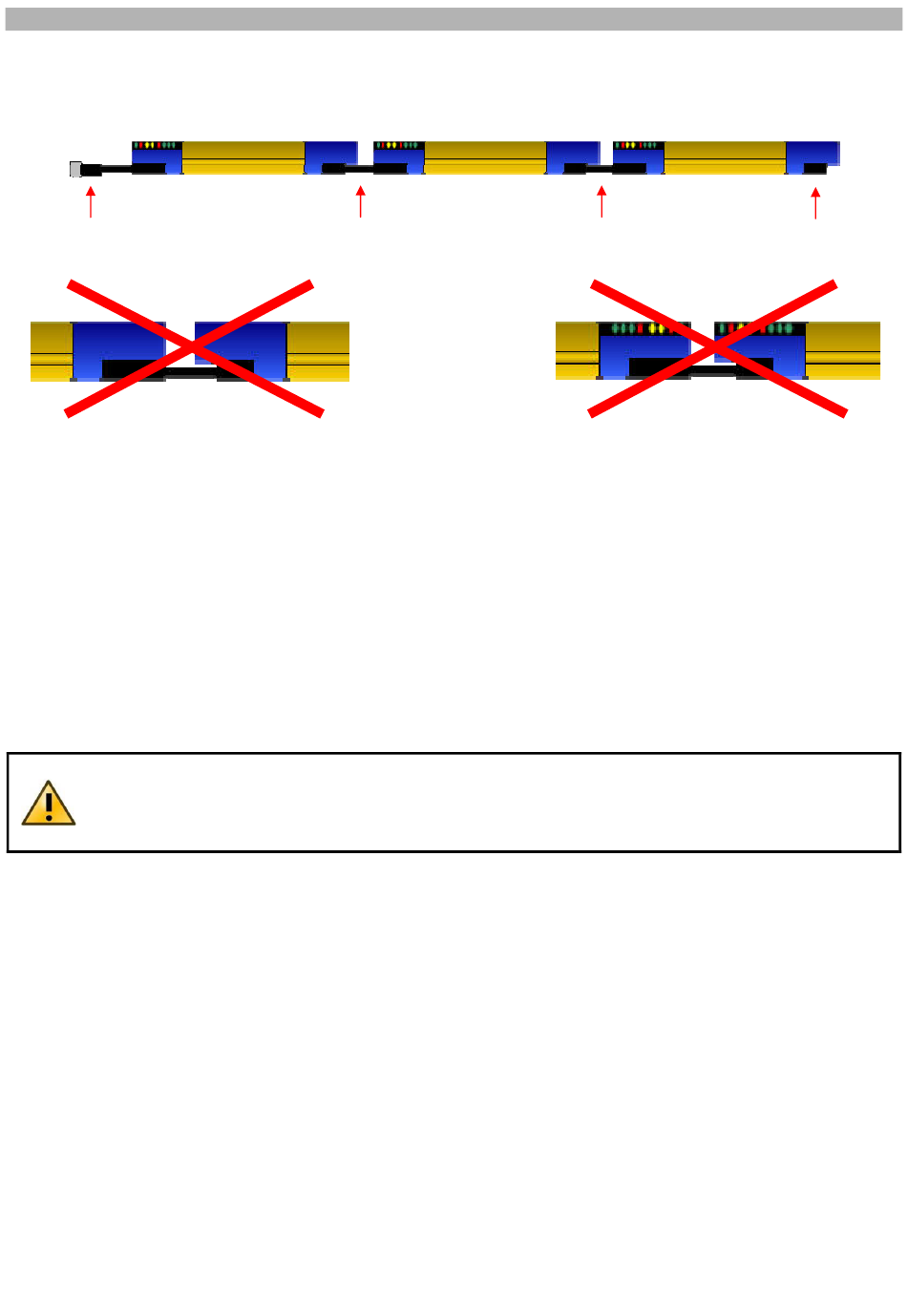

CONNEXION EN CASCADE
MAÎTRE
CASCADE CABLE
ESCLAVE 1
CASCADE CABLE
NON
3
ESCLAVE 2
TERMINATOR CAP
