Ce Guide de référence rapide ne remplace pas le manuel d'instructions.
Téléchargez le manuel d'instructions avec le code QR ou sur www.datalogic.com.
Cliquez sur le lien Support > Recherché de produits entrez le nom de la familie
SG
BODY
lien Manuals & Technical Literature pour télécharger votre manuel d'instructions.
Le manuel d'instructions doit être disponible en tout temps lors de l'installation et
du fonctionnement du produit.
Pour une utilisation correcte et sûre des barrières de sécurité série SG-BODY COMPACT, il est important de
suivre les indications ci-dessous :
 Le système d'arrêt de la machine doit être électriquement contrôlable.
 Ce contrôle doit être en mesure de bloquer le mouvement dangereux de la machine dans la limite de temps de l'arrêt
total T, indiquée au par. 2.2.1 du manuel d'instructions, quelle que soit la phase du cycle de production.
 L'installation de la barrière et ses raccordements électriques doivent être effectués par un personnel qualifié
conformément aux indications reprises dans les chapitres correspondants (chap. 2, 3, 4, 5) du manuel d'instructions et
aux réglementations du secteur.
 La barrière doit être positionnée de manière à empêcher l'accès à la zone de danger sans interrompre les faisceaux
 Le personnel travaillant dans la zone de danger doit recevoir la formation nécessaire sur les procédés de
fonctionnement de la barrière de sécurité.
 Les boutons TEST, RESET/RESTART (ESSAI et RÉINITIALISATION/REMISE EN MARCHE) et OVERRIDE doivent
être positionnés à l'extérieur de la zone contrôlée et de sorte que l'opérateur puisse voir la zone contrôlée quand il
effectue des opérations de réinitialisation, test et Override.
 Avant la mise sous tension de la barrière, suivre de près les indications relatives au bon fonctionnement.
Précautions à respecter lors du choix et de l'installation
Veiller à ce que le niveau de protection assuré par le dispositif SG-BODY COMPACT (Type 2/Type 4) soit
compatible avec le taux de risque effectif à contrôler sur la machine, ainsi qu'il est établi dans la norme EN 13849-1.
 Les sorties (OSSD) du ESPE doivent être utilisées en tant que dispositif d'arrêt de la machine et non pas en tant que
dispositifs de commande (la machine doit avoir sa propre commande de START).
 La dimension minimum de l'objet à détecter doit être supérieure au niveau de résolution du dispositif.
 Le milieu où il faut installer un ESPE doit être compatible avec les caractéristiques techniques des barrières reprises au
chapitre 9 « Caractéristiques Techniques » du manuel d'instructions.
 Toute installation à proximité de sources lumineuses vives et/ou clignotantes, en particulier à proximité de la surface
frontale de l'unité de réception, est à proscrire.
 La présence de forte interférence électromagnétique pourrait nuire au bon fonctionnement du dispositif ; une telle
condition doit être bien évaluée en faisant appel au service assistance à la clientèle de Datalogic.
 La présence, dans le milieu de travail, de fumées, brouillard, poussière en suspension peut réduire sensiblement la
portée opérationnelle du dispositif.
 Des écarts élevés et soudains dans la température ambiante, avec des pics minimums très bas, peuvent entraîner la
formation d'une légère couche d'eau de condensation sur les surfaces frontales du dispositif, préjudiciable à son bon
fonctionnement.
 Les surfaces réfléchissantes positionnées à côté du faisceau lumineux du dispositif de sécurité (au-dessus, au-dessous
ou latéralement) peuvent introduire des réflexions passives susceptibles d'empêcher la détection de l'objet à l'intérieur
de la zone contrôlée.
 Le dispositif de sécurité doit être installé à une distance supérieure ou égale à la distance de sécurité minimum S
pour assurer que l'opérateur ne puisse pas atteindre la zone de danger avant que l'organe dangereux en mouvement
soit bloqué par l'intervention du ESPE.
Le non-respect de la distance de sécurité réduit ou annule la fonction protectrice du ESPE. Pour toute autre
information plus détaillée sur le calcul de la distance de sécurité, se référer au manuel d'instructions.
puis sélectionnez votre produit dans la liste déroulante. Cliquez sur le
INFORMATIONS SUR LA SÉCURITÉ
SG-BODY COMPACT MUTING
SERIES

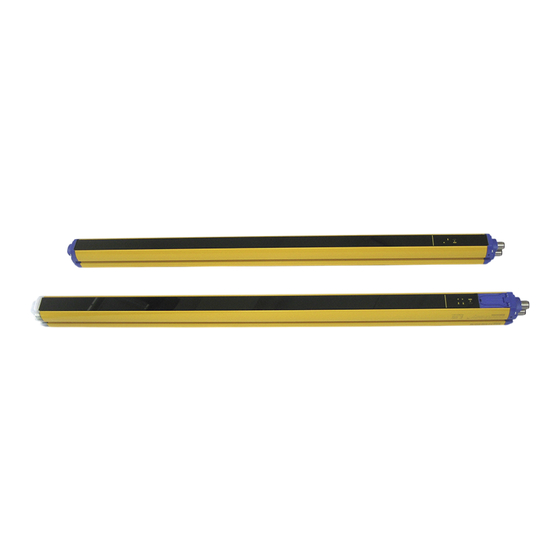

Barrière de sécurité à rayons infrarouges
GUIDE RAPIDE
1
