9 Réglages

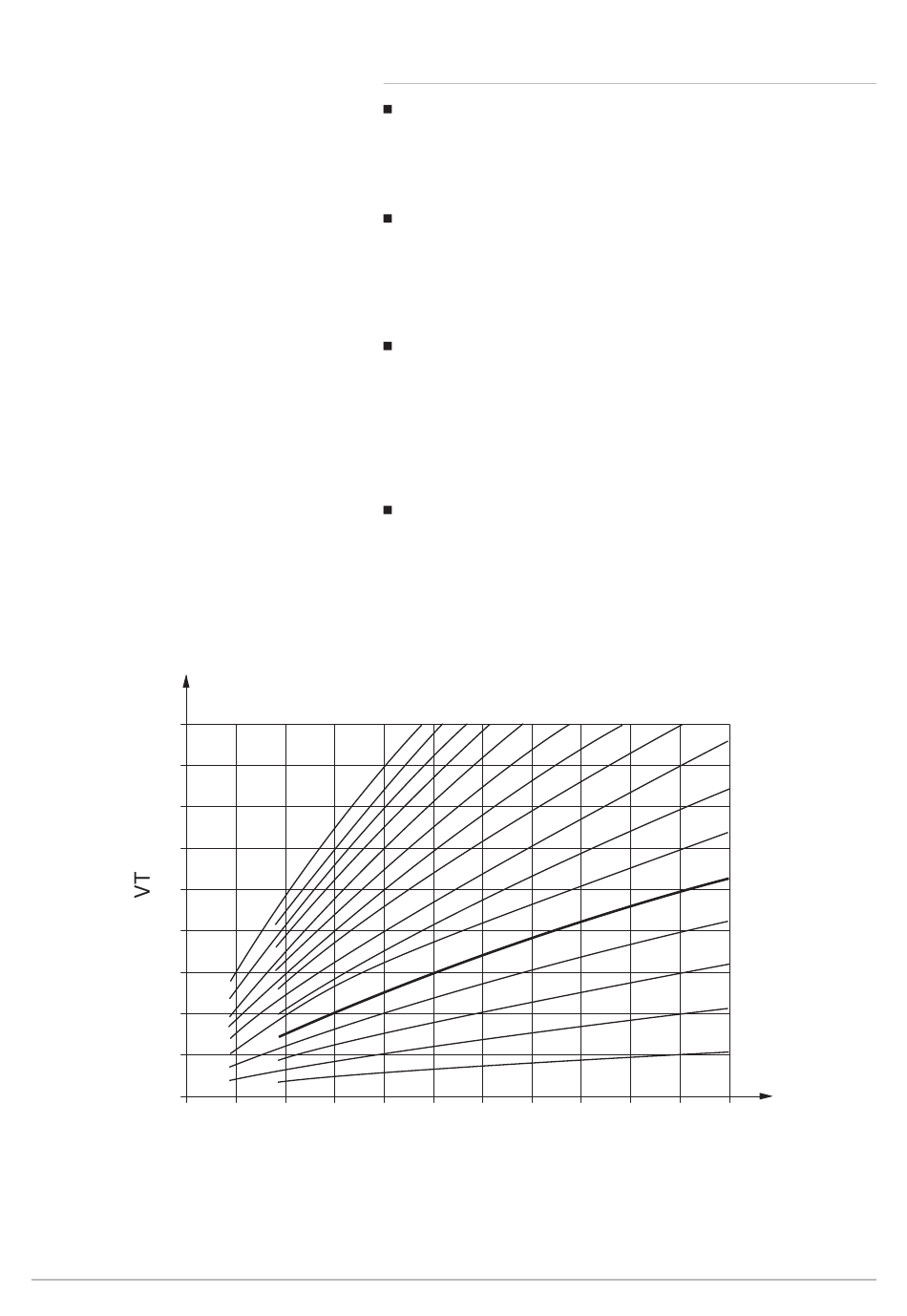

Fig.24
Diagramme de la courbe de chauffe
°C
100
90
80
70
60
50
40
30
20
AT Température extérieure
90
9.2.6
Consigne confort (710, 1 010, 1 310)
Réglage de la consigne de confort dans les phases de chauffage. Sans
capteur d'ambiance ou avec le capteur d'ambiance éteint (n° de prog. 750,
1050, 1350), cette valeur est utilisée pour calculer la température de
départ afin d'atteindre théoriquement la température d'ambiance réglée.
Consigne réduit (712, 1 012, 1 312)
Réglage de la température d'ambiance souhaitée pendant la phase de
chauffage réduit. Sans capteur d'ambiance ou avec le capteur d'ambiance
éteint (n° de prog. 750, 1050, 1350), cette valeur est utilisée pour calculer
la température de départ afin d'atteindre théoriquement la température
d'ambiance réglée.
Consigne hors-gel (714, 1 014, 1 314)
Réglage de la température d'ambiance requise pendant le mode de
protection antigel. Sans sonde ambiante ou avec Influence de
l'ambiancehors service (prog.no. 750,1050, 1350) cette valeur sert à
calculer la température départ pour atteindre théoriquement la
température ambiante réglée. Le circuit de chauffe reste hors service
jusqu'à ce que la température départ tombe de sorte que la température
ambiante tombe en dessous de la température de protection contre le gel.
Pente de la courbe (720, 1020, 1320)
La courbe de chauffe permet de former la consigne de température de
départ qui est utilisée pour réguler le circuit de chauffage en fonction de la
température extérieure La pente indique dans quelle mesure la
température de départ change avec un changement de température
extérieure.
4
10
0
Circuits de chauffage
3,5
3
2,74
2,5
-10
-20
AT
VT Température de départ
2,24
2
1,74
1,5
1,24
1
0,76
0,5
0,24
-30
°C
RA-sRE036B
7693346 - 10 - 13112020
