Instalación
4

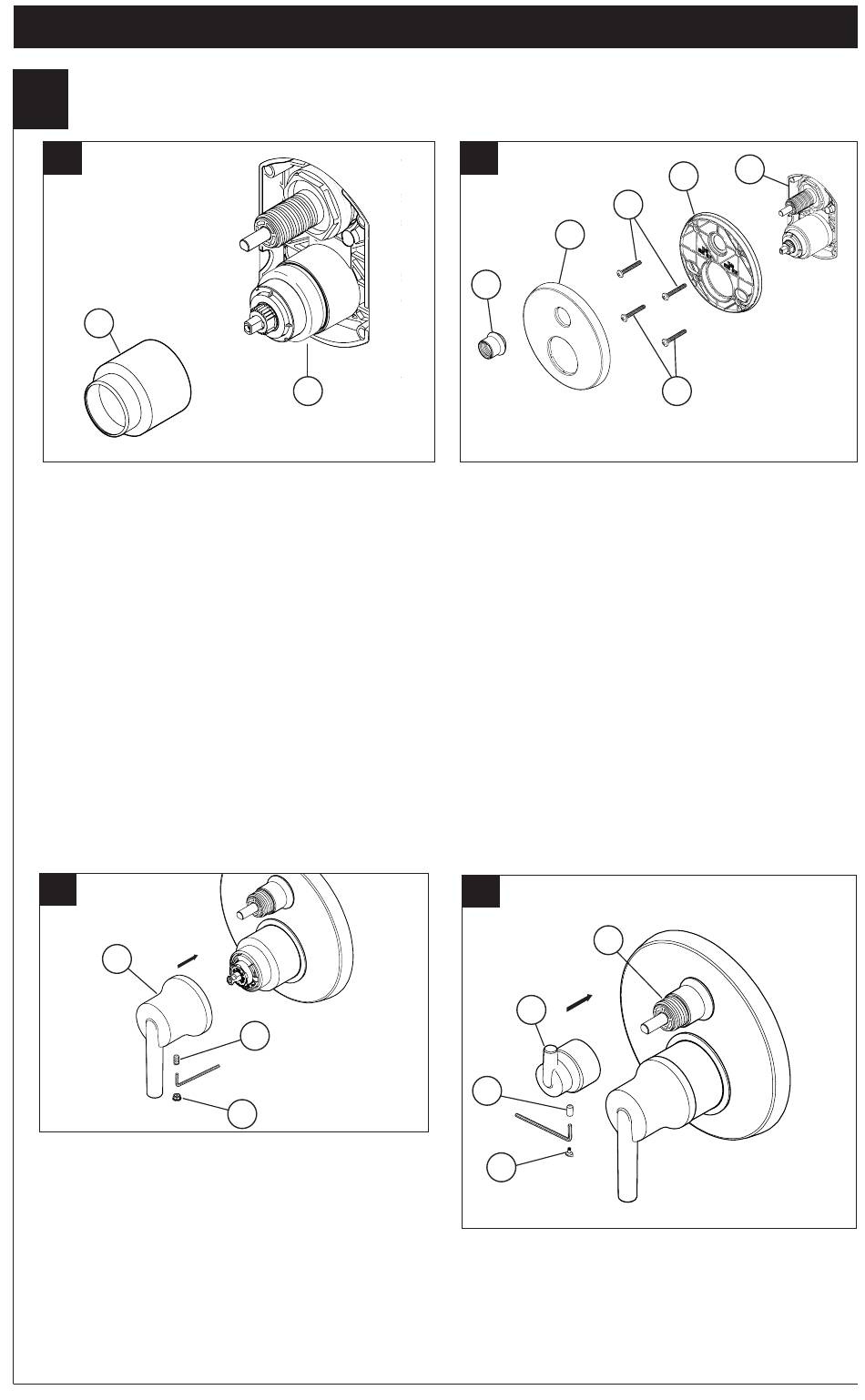

Installation des pièces de finition
A.
1
Installation du manchon de finition
Glissez le manchon de finition (1) sur le chapeau (2), la
cartouche et le corps de robinetterie brute.
Assurez-vous que le manchon est bien positionné sur
l'avant de la cartouche.
C.
1
Installation de la manette de la soupape
Au moyen d'une clé Allen, fixez la manette de la soupape
(1) avec une vis (2). En exerçant une pression, insérez le
bouton (3) jusqu'à ce qu'il soit bien calé.
84892 Rev. B
2
2
3
B.
4
5
Installation de la plaque de finition
Installation dans un mur fini d'une épaisseur maximale de 1
1/8 po. Fixez la plaque arrière (1) au corps de robinetterie
brute (2) au moyen des quatre vis (3) fournies.
Note : Assurez-vous que la face avant de la plaque
arrière est orientée vers l'avant et que les repères sont
visibles.
Glissez la plaque de finition (4) sur la soupape et les
cartouches de l'inverseur, puis visser l'écrou de finition (5)
fourni dans le manchon de l'inverseur.
Note : Si vous faites l'installation dans un mur épais,
commandez la trousse d'installation RP90542 pour un
mur fini d'une épaisseur maximale de 2 1/8 po.
Sur les surfaces raboteuses ou inégales, vous devez
appliquer du composé d'étanchéité autour de la plaque
arrière (1) pour épaissir le joint. N'appliquez pas de
composé d'étanchéité dans l'encoche d'égouttement au bas
de la plaque arrière (1) ni autour de la plaque de finition (4).
D.
1
3
4
Installation de la manette de l'inverseur
Glissez la manette de l'inverseur (1) sur le manchon de
finition (2). Au moyen d'une clé Allen, insérez la vis de
calage (3) dans la manette (1). En exerçant une pression,
insérez le capuchon de la vis de calage (4) jusqu'à ce qu'il
soit bien calé.
6
2
1
3
3
2
