INSTRUCTIONS: T2
Date: 17-07-2006
Revision: 02
7.
MONTAGE DE L'ENSEMBLE TENDEUR: Vous devez aligner les deux supports
axe (20) avec le support-tendeur (l'un en partie supérieure el l'autre en partie inférieure),
tout en insérant ensuite la douille tendeuse (21) et en arrimant l'ensemble avec la vis DIN
933 M6 x 35 (22) et l'ecrou DIN 985 M6 autoblock (23). On fait ensuite passer une vis M8
x 100 DIN 931 (25), par les trous libres des supports de l'axe et par le ressort de rappel
(24), tel qu'il est indiqué dans la figure. Enfin, on ferme l'ensemble avec une rondelle M8
DIN 125 (26) et un écrou M6 DIN 985 Autoblock (27) -Fig.6- .

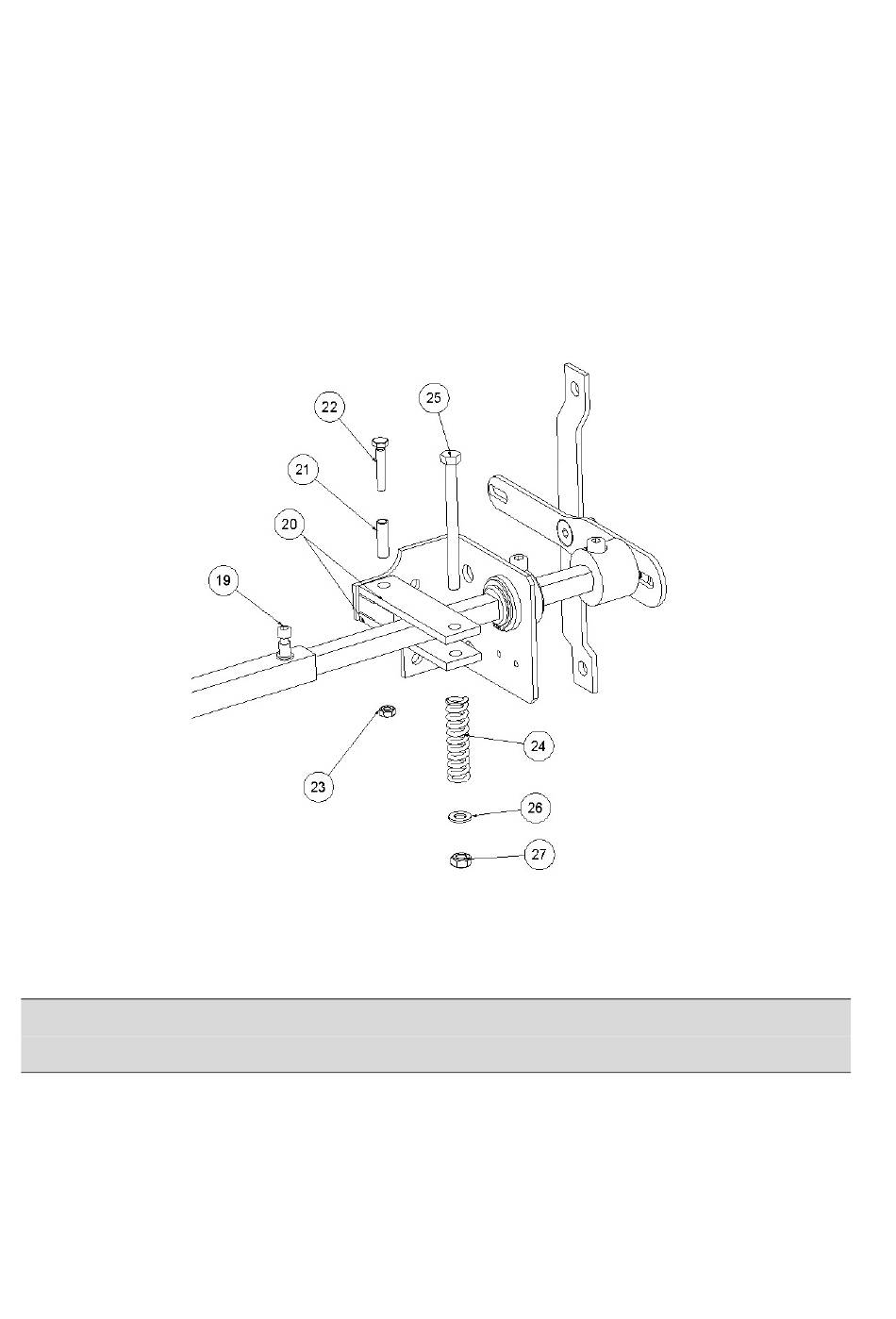

Figure. 6
L'ensemble tendeur doit éter placé sur la plaque base du côte où se trouve lárrimage
limiteur.
- 6 -
