INSTRUCTIONS: T2
Date: 17-07-2006
Il est recommandé de fixer définitivement la vis après avoir placé la barre de
commande sur l´étrier car cela peut améliorer le réglage de la barre de commande sur
l´étrier.
6.
INSTALLATION DE L'AXE DE LA BARRE DE COMMANDE: Introduisez les bras,
déjà montés sur l'axe de la barre de commande (18) et réglez en même temps la largeur
de l'ensemble et en introduisant plus ou moins les bras à l'intérieur du tube et serrez les
vis M6 x 16
DIN 912 8.8 (19) - Fig 5-.
Fixez définitivement les vis de l'axe de la barre de commande après avoir placé la
barre de commande sur l´étrier, afin de centrer l'axe de la barre de commande par rapport
à l´étrier de l'ascenseur. Pour une fixation optimale, evitez un couple de serrage excessif
car il pourrait endommager l'écrou se vissant seul et comprenant la vis.
Revision: 02

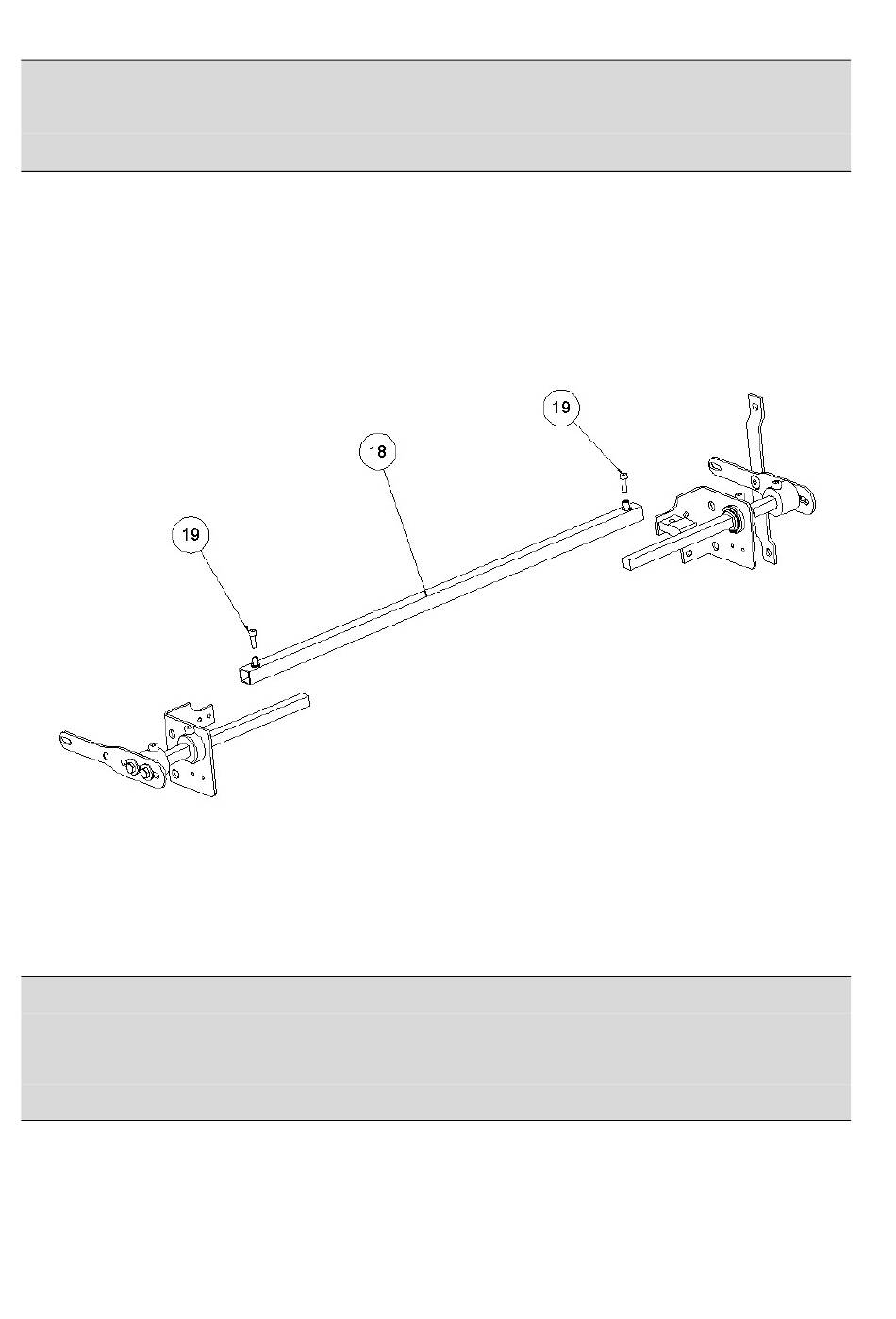

Figure. 5
- 5 -
