INSTRUCTIONS: T2
Date: 17-07-2006
3. MANUEL DE MONTAGE DE LA BARRE DE COMMANDE T2
1.
Lorsque vous recevrez vos BARRES DE COMMANDE (T2), déballez tous les
composants et assurez-vous de les avoir tous bien reçus en les comparant avec la liste
des composants ci-joints (format FC – 10 - 09).
2.

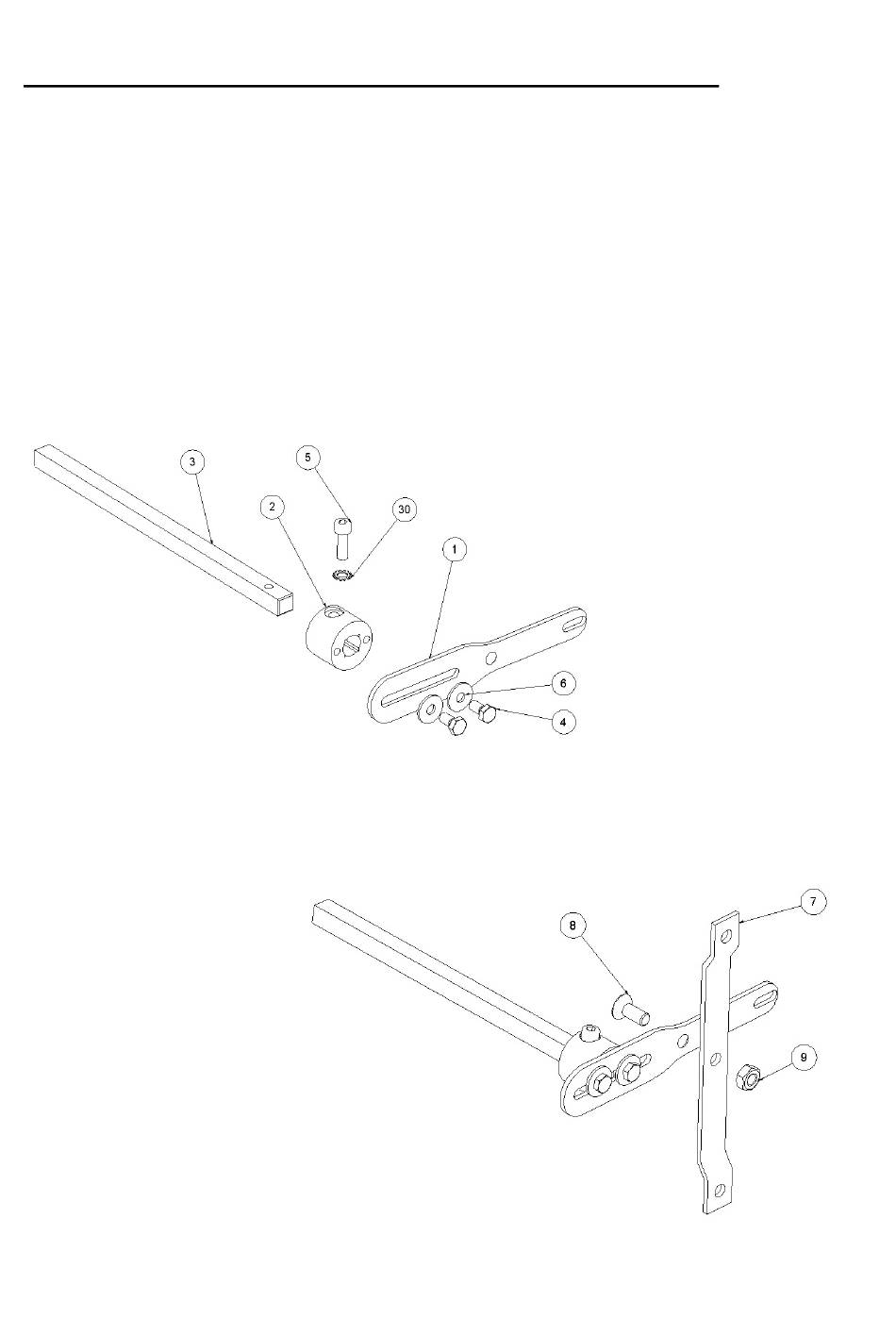

ASSEMBLAGE DES BRAS ET DES TIREURS: Assemblez chacun des deux axes
bras (3) à un support (2), au moyen d'une vis DIN 912 M8 x 25 (5) et un rondelle éventail
3.
INSTALLATION DE L'ARRIMAGE LIMITEUR: Fixez un des bras, se trouvant déjà
vissé au tireur, à l'arrimage
du limiteur (7), en utilisant la
vis M10 x 25 DIN 7991 8.8
(8) et l'écrou M10 DIN 985
Autoblock (9) – Fig. 2 –.
Revision: 02
Figure.1
DIN 6798 M8 (30), puis
assemblez à leur tour les
bras à un tireur (1), en
utilisant deux vis M8 x 16
DIN 933 8.8 (4) et deux
rondelles DIN 9021 M8
(6). Les noyages du trou
central du tireur doit rester
orienté vers l'intérieur, -
Fig. 1 -.
Figure. 2
- 3 -
