Obs! Använd lämpligt vidhäftande tätningsmedel så som visas i Figur 1 på instrument
med NPT-anslutningar
1 Anslutning
2. Installation
En positiv tryckförsörjning krävs för instrumentet. För instrument som används inom ett
absolut eller negativt tryckområde krävs en vakuumförsörjning. En vakuumförsörjning ska
användas för snabb respons på instrument som drivs nära atmosfärtryck. Vid drift med
dubbla kanaler kan två oberoende tryck- och vakuumförsörjningar användas.
Obs! När två tryckmoduler används (se K0443, avsnitt 4.9, Byte av tryckmodul) ska du se
till att:
• Modulen med den högsta tryckklassificeringen är monterad på modul 1 på höger sida
sett från produktens baksida (se Figur 1)
• Om två moduler har samma tryckklassificering ska du se till att modulen med det
högsta serienumret är monterad på modul 1 på höger sida sett från produktens
baksida.
Obs! Alla tryckluftsanslutningar måste uppfylla kraven i tryckutrustningsdirektivet
(PED) eller andra regionala tryckstandarder.
Obs! Om du ansluter de utgående portarna på två tryckmoduler med varandra ska du se
till att båda är:
• under 70 bar
ELLER
• mellan 100–210 bar.
© 2008 Baker Hughes, a GE company – Med ensamrätt.
2
1
2

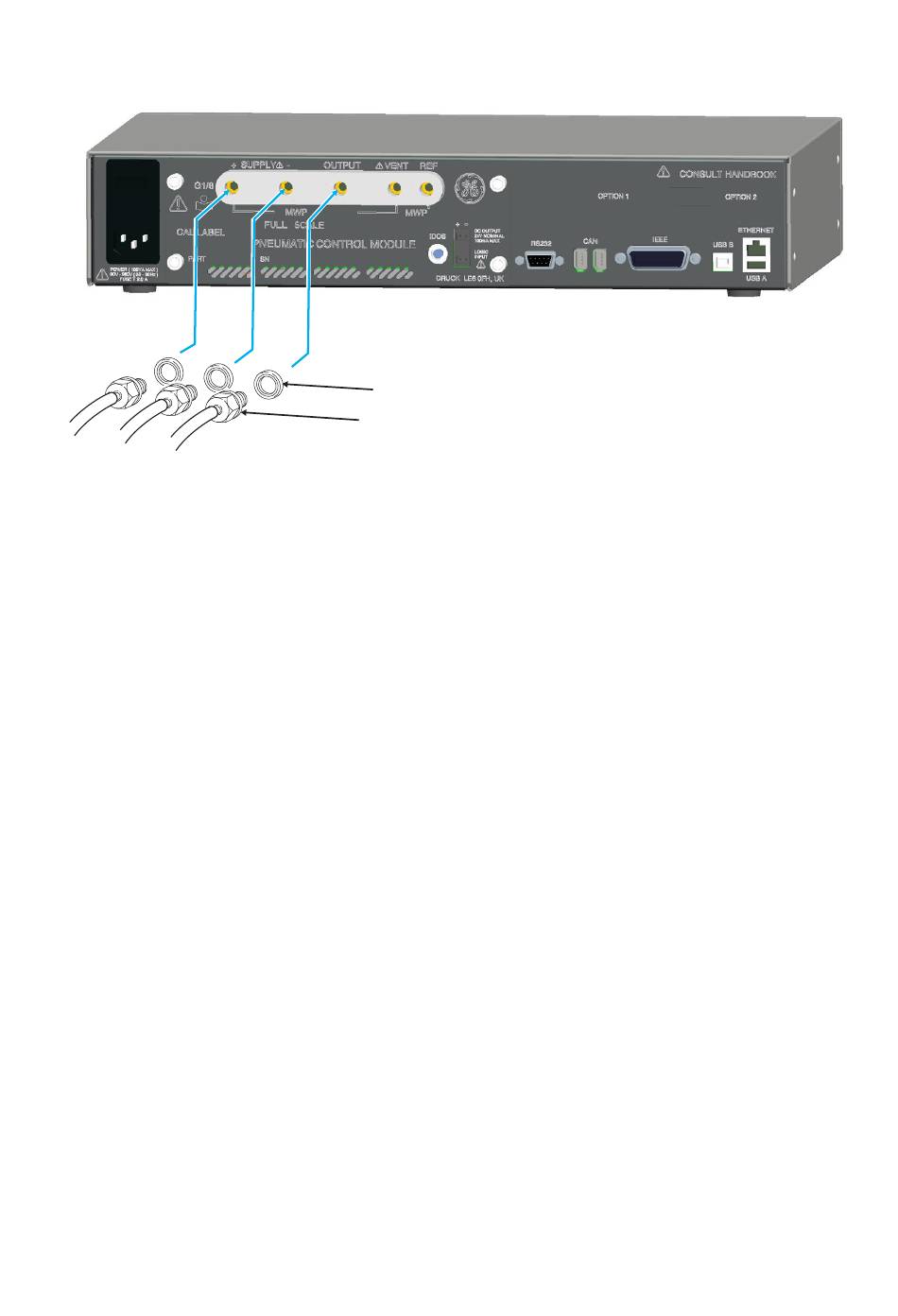

Figur 1: Tryckluftsanslutningar
PACE5000/6000 säkerhetsföreskrifter och bruksanvisning-Svenska | 117
Vidhäftande tätning
