Schéma de
câblage
ATTENTION ! Lors de
l'utilisation d'une unité
distante HL1 et/ou SafeLine
à pictogrammes, le SL2 doit
être alimenté en 12V CC : En
combinant avec un GL4 ou un
GL5, vous pouvez connecter au
maximum un SL2 et un HL1.
+10 to 30V DC
Bouton d'alarme
Branchements supplémentaires (filtre)
Pictogramme jaune
Pictogramme vert

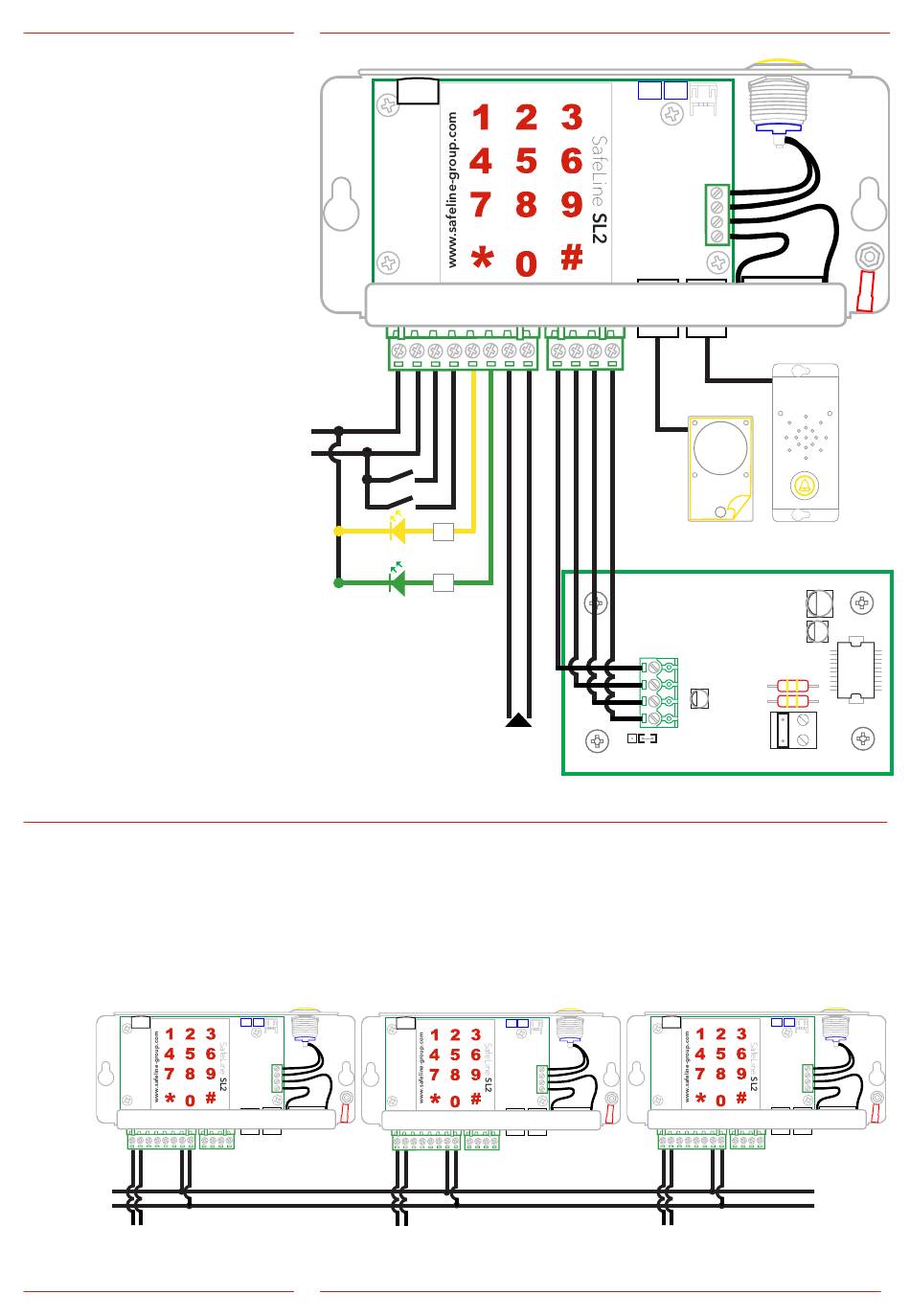

Schéma de câblage,
câblage parallèle
Ligne
téléphonique
interne
Alimentation
Installation
0V DC
Avec un câblage en parallèle, il est important que chaque unité
soit programmée avec un numéro unique. Ceci ne peut être réali-
sé sans programmation distante.
(9 unités SafeLine au maximum)
Alimentation
7
R
R
Ligne
téléphonique
interne
ALARM
Unités supplémentaires
en option
HL1, en option
Alimentation
70
45
14
49
