Installation

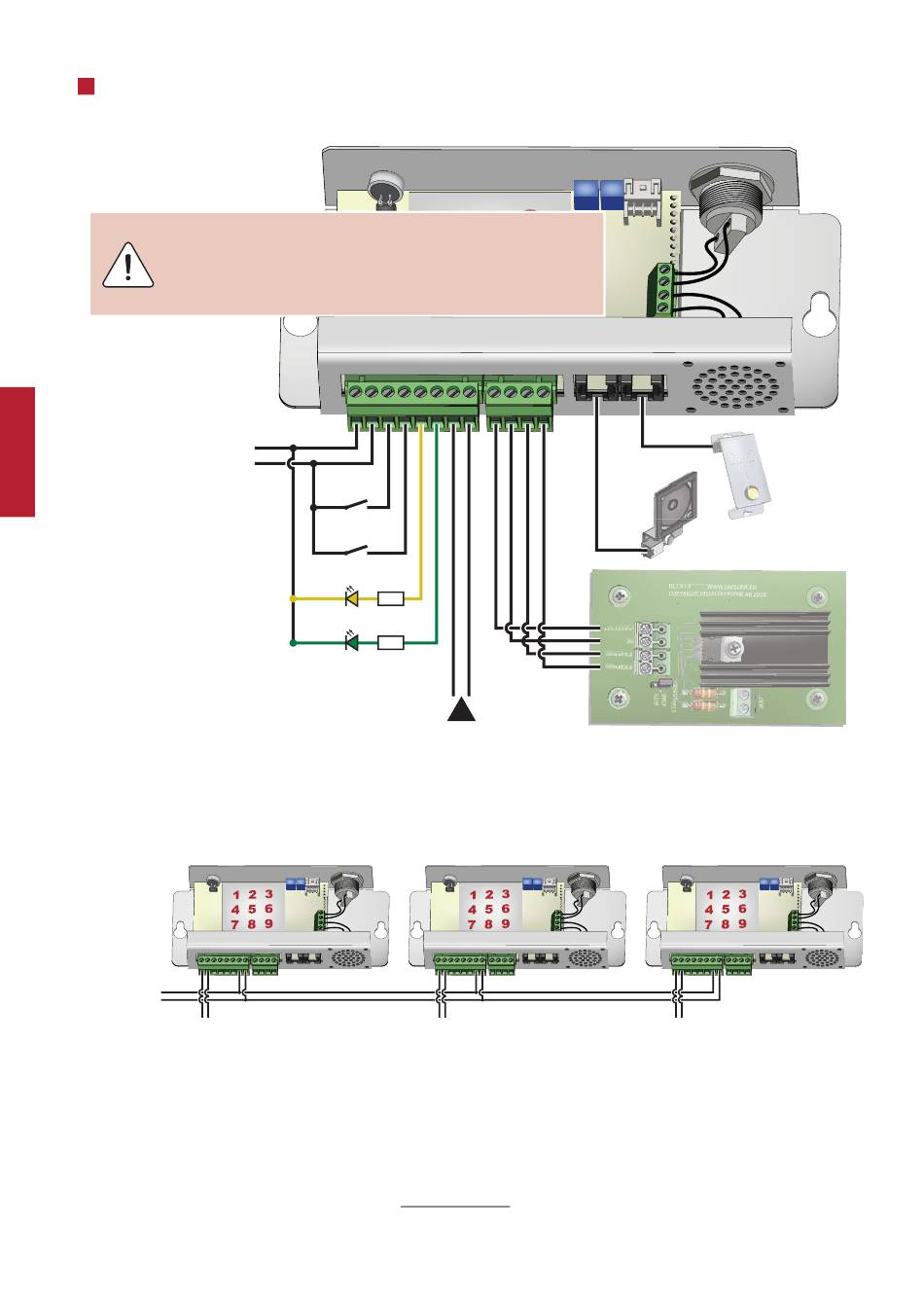

SCHÉMA DE CÂBLAGE
ATTENTION ! Lors de l'utilisation d'une unité distante HL1
et/ou SafeLine à pictogrammes, le SL2 doit être alimenté
en 12V CC : En combinant avec un GL4 ou un GL5, vous
pouvez connecter au maximum un SL2 et un HL1.
0V CC
+10 à 30V CC
Bouton d'alarme
Branchements supplé-
mentaires (fi ltre)
Pictogramme jaune
Pictogramme vert
SCHÉMA DE CÂBLAGE, CÂBLAGE PARALLÈLE (9 UNITÉS SAFELINE AU MAXIMUM)
1
2
3
4
5
Ligne télépho-
nique interne
Alimentation
Avec un câblage en parallèle, il est important que chaque unité soit programmée avec un numéro unique.
Ceci ne peut être réalisé sans programmation distante.
Lors de l'utilisation de l'alimentation d'un GL4 ou d'un GL5, la limite est fi xée à 3 unités SL2 au
maximum, sauf si vous utilisez des sources d'alimentation extérieures.
© 2011 SafeLine ainsi que tous les produits et accessoires SafeLine sont protégés par la loi.
1
2
3
4
+
R
+
R
Ligne téléphonique interne
Emg. Button
SPK
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
Emg. Button
SPK
1
2
3
4
5
6
7
8
1
2
3
4
Alimentation
8
Emg. Button
SPK
Unités supplémentaires
en option
HL1, en option
Emg. Button
SPK
1
2
3
4
5
6
7
8
1
2
3
4
Alimentation
FRANÇAIS V. 1.01
