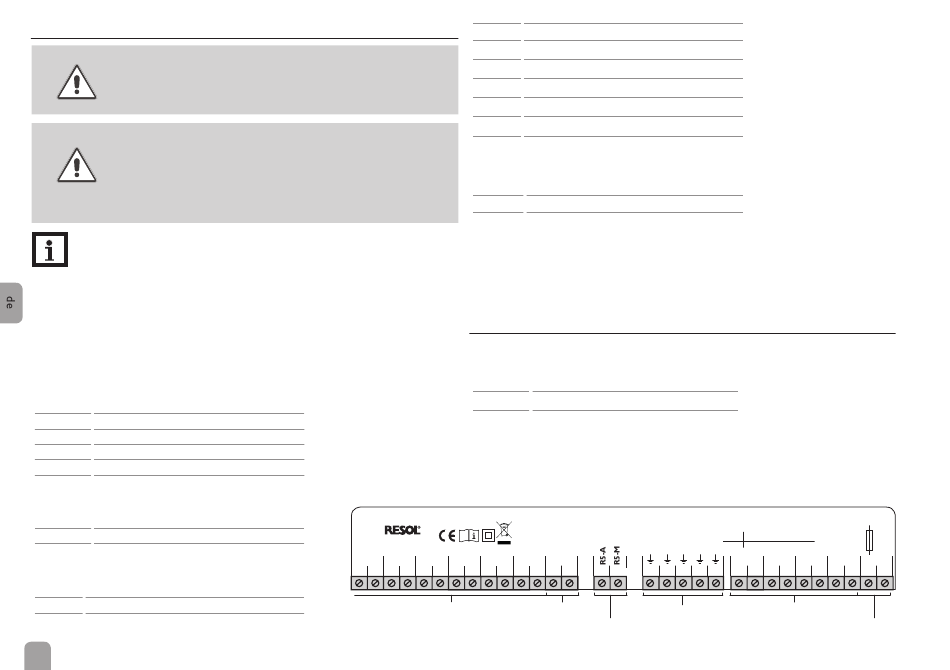

2.2

Elektrischer Anschluss

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHTUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für
Entladung sorgen. Dazu ein geerdetes Bauteil (z.
B.Wasserhahn, Heizkörper o. ä.) berühren.
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte Ar-
beitsschritt!
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen bestehen!
Das Gerät ist mit 4 Halbleiterrelais und 1 potenzialfreiem Relais ausgestattet, an die
Verbraucher, z. B. Pumpen, Ventile o. ä., angeschlossen werden können.
Je nach Produktausführung sind Netzleitung und Sensoren bereits am Gerät ange-
schlossen. Ist dies nicht der Fall, folgendermaßen vorgehen:
Die Temperatursensoren (S1 bis S6) mit beliebiger Polung an den folgenden
Klemmen anschließen:
1/2 Sensor 1 (z. B. Vorlauf HK2)
3/4 Sensor 2
5/6 Sensor 3
7/8 Sensor 4
9/10 Sensor 5
11/12 Sensor 6
Potenzialfreies Relais:
15 Leiter R5-A (Arbeitskontakt)
16 Leiter R5-M (Mittenkontakt)
17 ... 21
Erdungsklemme ⌯
Halbleiterrelais:
22 Neutralleiter R4
23 Arbeitskontakt R4
6
24
Neutralleiter R3 (z. B. Mischer zu HK2)
25
Arbeitskontakt R3 (z. B. Mischer zu HK2)
26
Neutralleiter R2 (z. B. Mischer auf HK2)
27 Arbeitskontakt R2 (z. B. Mischer auf HK2)
28
Neutralleiter R1 (z. B. Pumpe HK2)
29
Arbeitskontakt R1 (z. B. Pumpe HK2)
17 ... 21
Erdungsklemme ⌯
Die Netzleitung an den folgenden Klemmen anschließen:
30 Neutralleiter N
31 Leiter L
17 ... 21
Erdungsklemme ⌯
Flexible Leitungen mit den beiliegenden Zugentlastungsbügeln und den zugehörigen
Schrauben am Gehäuse fixieren.
Die Stromversorgung des Geräts erfolgt über eine Netzleitung. Die Versor-
gungsspannung muss 100 ... 240 V~ (50 ... 60 Hz) betragen.
2.3

Datenkommunikation / Bus

Das Gerät verfügt über den RESOL VBus
Den Anschluss mit beliebiger Polung an den beiden mit VBus gekennzeichneten
Klemmen vornehmen.
13/14 VBus-Klemmen
Die VBus -Leitung kann mit einer handelsüblichen zweiadrigen Leitung (Mindest-
®
querschnitt 0,5 mm
tung kann bei Einzelanschluss auf bis zu 50 m verlängert werden.
Die Reichweite kann durch einen VBus
IP 20
EM
Made in Germany
S1 S2 S3 S4 S5 S6
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Sensorklemmen
potenzialfreies Relais
® zur Datenkommunikation mit dem Regler.
2 ) verlängert, bzw. durch eine solche ersetzt werden. Die Buslei-
® -Repeater erhöht werden.
R1-R4 1 (1) A (100 ... 240) V~
VBus
15 16 17 18 19 20 21
VBus
® Erdungs-
Sammelklemmenblock
T4A
100 ... 240 V~
R5 4 (1) A (100 ... 240) V~
50-60 Hz
N R4 N R3 N R2 N R1 N L
22 23 24 25 26 27 28 29 30 31
Verbraucherklemmen
Netzanschlussklemmen
