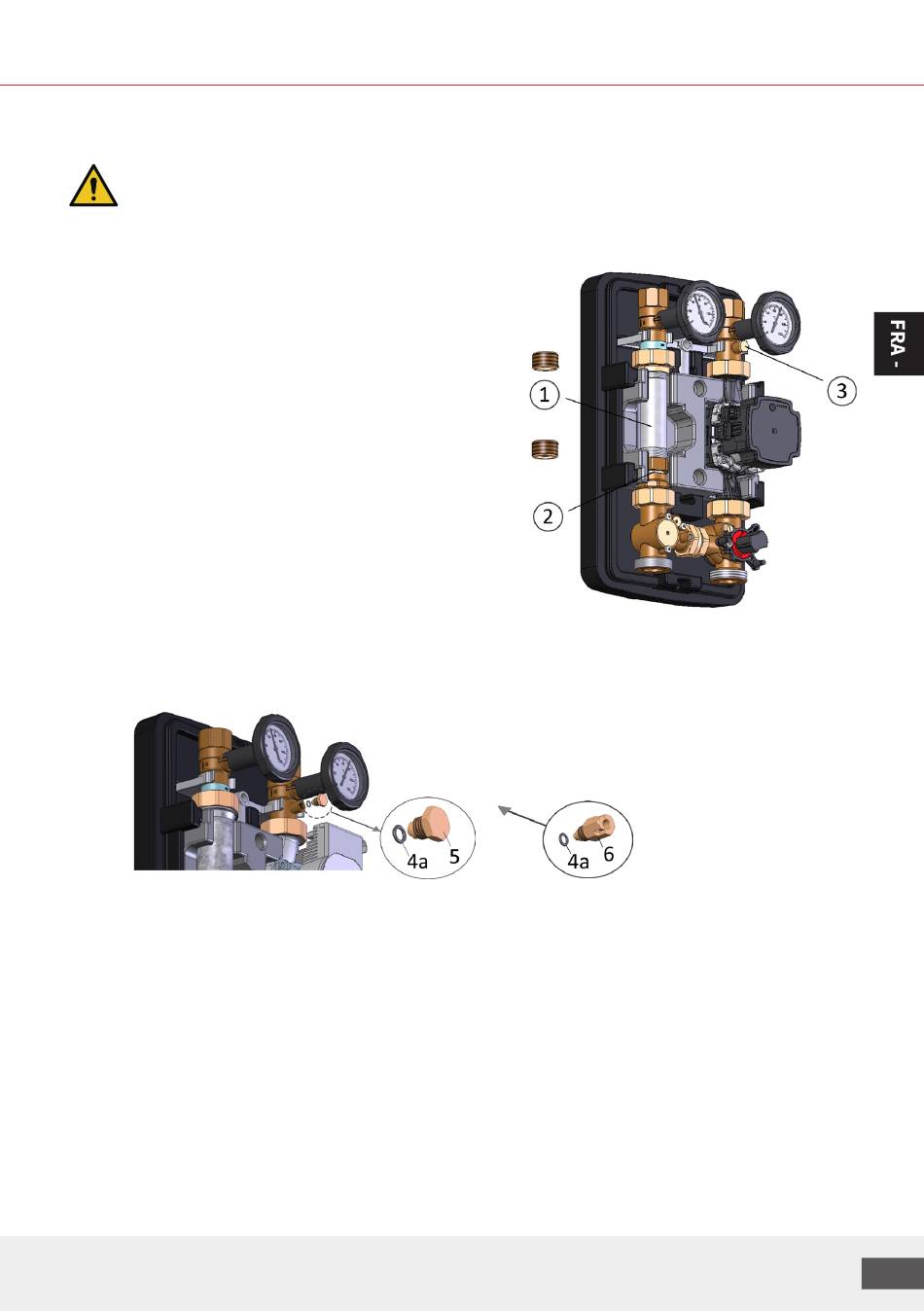

4.1.5 Compteur de chaleur en option (uniquement UC-M et MC-M)
Attention : Un compteur ne doit être installé qu'une fois l'installation rincée.
La livraison comprend un manchon de 1" x 130 mm dans la conduite de retour de l'UC-M ou du MC-M
(1). Il doit être retiré pour installer un compteur. Un compteur de 1" avec une longueur d'installation
de 130 mm est installé à la place du manchon.
Pour un compteur de 3/4" avec une longueur
d'installation de 110 mm, deux pièces de
réduction à joints plats 1" FM x 3/4" FF sont
incluses. Elles doivent être installées sur le
compteur. Avec les pièces de réduction et les
joints de ¾", le compteur a une longueur installée
de 90 + 2 * 9 = 108 mm.
Le compteur s'installe entre les écrous-raccords
de 1" en retirant la pièce télescopique (2).
Un raccordement (M10x1) est disponible (3) sur la
vanne de départ pour un capteur de température
à immersion directe.
Découpez des trous dans les coques isolantes si
nécessaire (par exemple dans le cas d'un compteur de chaleur à écran amovible).
4.1.6 Capteur de température sur robinet à boisseau sphérique
Étapes d'installation pour le montage du capteur :
-
Isolez et dépressurisez le système
-
Retirez la butée M10x1 (5) et le joint torique (4a)
-
Installez le support de capteur FL ou RL (6)
-
Support de capteur (6) avec trou de verrouillage de 3 mm
Remarque : Support de capteur à immersion directe comparable dans le cas d'un compteur de
chaleur (voir les instructions d'installation pour le compteur de chaleur)
Nous nous réservons le droit de modifier la conception et les spécifications techniques de nos produits.
17
