LEDs on a switch or sensor don't
light
The wrong lights and plug loads are
controlled
LEDs turn ON and OFF but load
doesn't switch
Cet appareil est préréglé pour un fonctionnement Plug n'
GoMC et son réglage est optionnel.
Pour connaître tous les détails opérationnels, les réglages et les fonctions
supplémentaires du produit, consultez le guide d'installation du système
DLM fourni avec les combinateurs Wattstopper et aussi disponible au
www.legrand.us/wattstopper.
L'installation doit être effectuée conformément à tous les règlements ainsi
qu'aux codes locaux et de la NEC en vigueur. Les raccordements de fils
doivent être classés comme pouvant convenir au calibre du fil (fil de sortie
et de bâtiment) utilisé.
Pour les dispositifs DLM de classe 2 et le câblage du dispositif : Doit être
connecté à une source d'alimentation de classe 2 seulement. Ne pas
reclasser et installer en tant que classe 1 ou en tant que fil d'alimentation
ou d'éclairage.
AVERTISSEMENT : COUPER LE COURANT
AU DISJONCTEUR PRINCIPAL AVANT
D'INSTALLER LE CÂBLAGE.
Tension de ligne
(Câblage de classe 1)
Boîte de jonction
Contrôleur
de prises
Vers charge de prise
(Câblage de classe 1)
Vers les
autres sorties
électriques
CONNECTIVITÉ
Le LMPL-201 communique avec tous les
autres appareils DLM connectés au réseau
local DLM. Les schémas de connexion sont
donnés à titre d'exemple seulement. Les
câbles LMRJ basse tension peuvent être
connectés à n'importe quel appareil DLM qui
possède une prise RJ45 ouverte.
Tout le câblage de tension composée est de 12
AWG.
TROUBLESHOOTING
1. Check to see that the the device is connected to the DLM Local Network.
2. Check for 24VDC input to the device: Plug in a different DLM device at the device
location. If the device does not power up, 24VDC is not present.
• Check the high voltage connections to the room controller and/or plug load
controller(s).
• If high voltage connections are good and high voltage is present, recheck DLM Local
Network connections between the device and the room controller(s).
1. Configure the switch buttons and sensors to control the desired loads using the Push n'
Learn adjustment procedure.
1. Make sure the DLM local network is not in PnL.
2. Check load connections to room controllers and/or plug load controllers.
INSTRUCTIONS EN FRANÇAIS

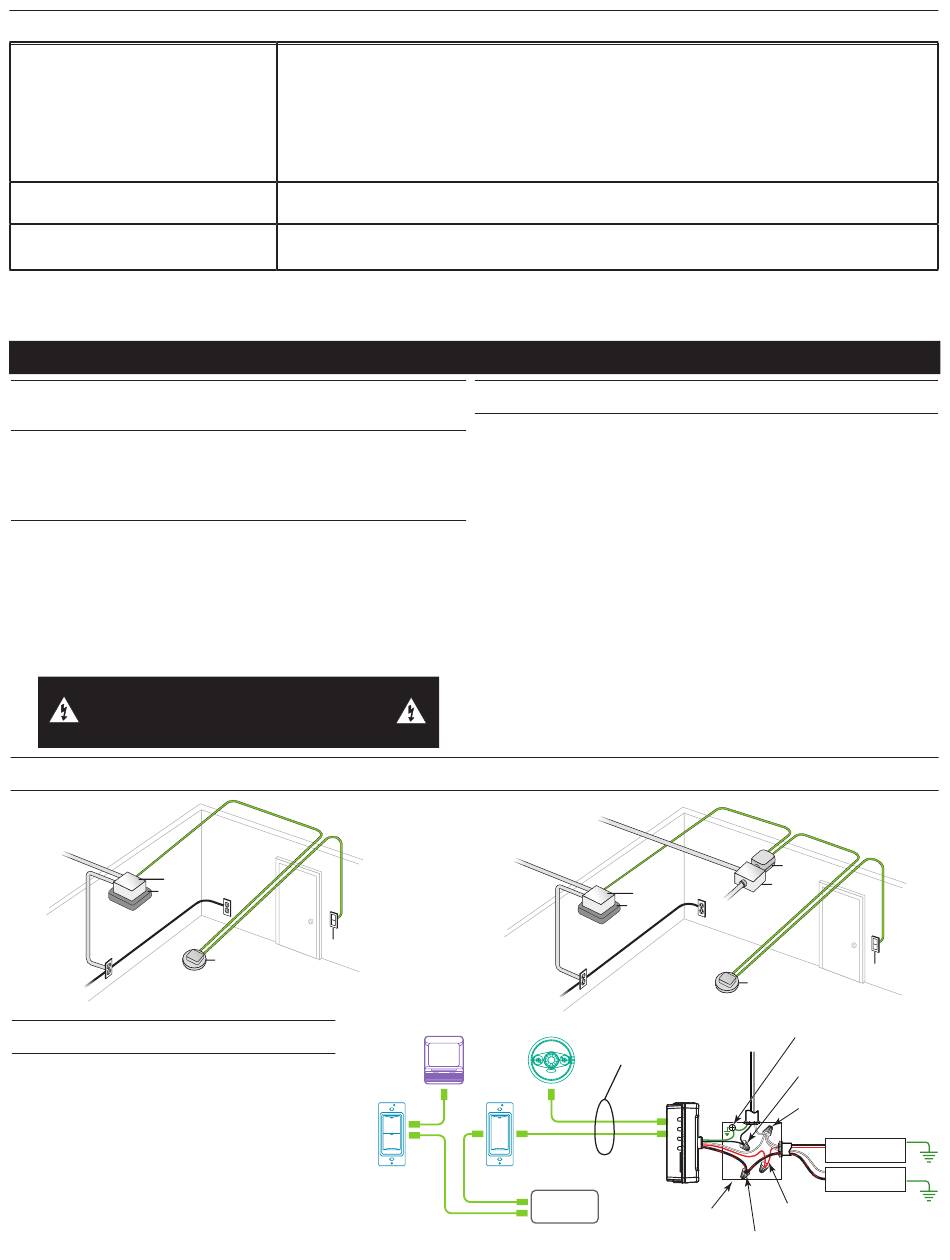

EXEMPLES DE DISPOSITION
Interrupteur
Détecteur
de présence
monté au plafond
Détecteur à
montage
en coin
Interrupteur
SPÉCIFICATIONS
Voltage ...................................................................... 120 V CA, 50/60 Hz
Capacité de charge
Duplex maximum réceptacle note ...............................120VAC , 20A
Branchement au réseau local DLM ......................................4 ports RJ-45
Caractéristiques du réseau local DLM lorsque les combinateurs LMPL-
201 sont utilisés :
La basse tension est générée par le câble Cat 5e (LMRJ);
courant maximal 800mA. Prend jusqu'à 64 adresses en charge,
48 dispositifs communicants, y compris un maximum de 4
combinateurs de série LMRC-10x et/ou LMPL-101 et/ou LMPL-201.
Topologie gratuite allant jusqu'à 305 m (1 000 pi).
Environnement ........................................ Pour usage intérieur seulement
Température de fonctionnement .................. 0 à 70 °C (32 à 158 °F)
Température d'entreposage ........................-5 à 80 °C (23 à 176 °F)
Humidité relative .....................................5 à 95 % (non condensée)
Brevet en instance
Tension de ligne
(Câblage de classe 1)
Tension de ligne
(Câblage de classe 1)
Boîte de jonction
Contrôleur
de prises
Vers charge de prise
(Câblage de classe 1)
Vers les
autres sorties
électriques
Détecteur à
Câbles LMRJ
basse tension
montage au
du réseau local DLM
plafond
Gradateur
Séries LMPL
Boîte de jonction
ou LMRC
profonde
Contrôleur de pièce
3
Contrôleur
de pièce
Boîte de jonction
Vers charge
d'éclairage
(Câblage de classe 1)
Détecteur
de présence
monté au plafond
Tension
Fil Masse/Vert
de ligne
Fil noir
Secteur
Contrôleur
de prises
Fil blanc
neutre
Fil rouge vers prise commutée
Fil noir avec bande rouge vers prise non commutée
Interrupteur
Charges
Masse
Prise
commutée
Masse
Prise
non commutée
