Base temporelle : L'oscilloscope numérise les formes d'onde en
acquérant la valeur d'un signal d'entrée à des points discrets. La
base temporelle vous permet de contrôler à quelle fréquence les
valeurs sont numérisées. Pour ajuster la base temporelle à l'échelle
horizontale la plus adaptée à votre utilisation, utilisez le bouton
"Time/div".
•
Repliement (Time Domain Aliasing) :
Le phénomène de repliement survient lorsque l'oscilloscope
n'échantillonne pas le signal assez rapidement pour construire une
forme d'onde précise. Lorsque cela arrive, l'oscilloscope affiche une
forme d'onde avec une fréquence inférieure à la forme d'onde
d'entrée actuelle ou bien déclenche et affiche une forme d'onde
instable.
Vraie forme d'onde haute fréquence
Forme d'onde basse fréquence
apparente à cause de l'alias

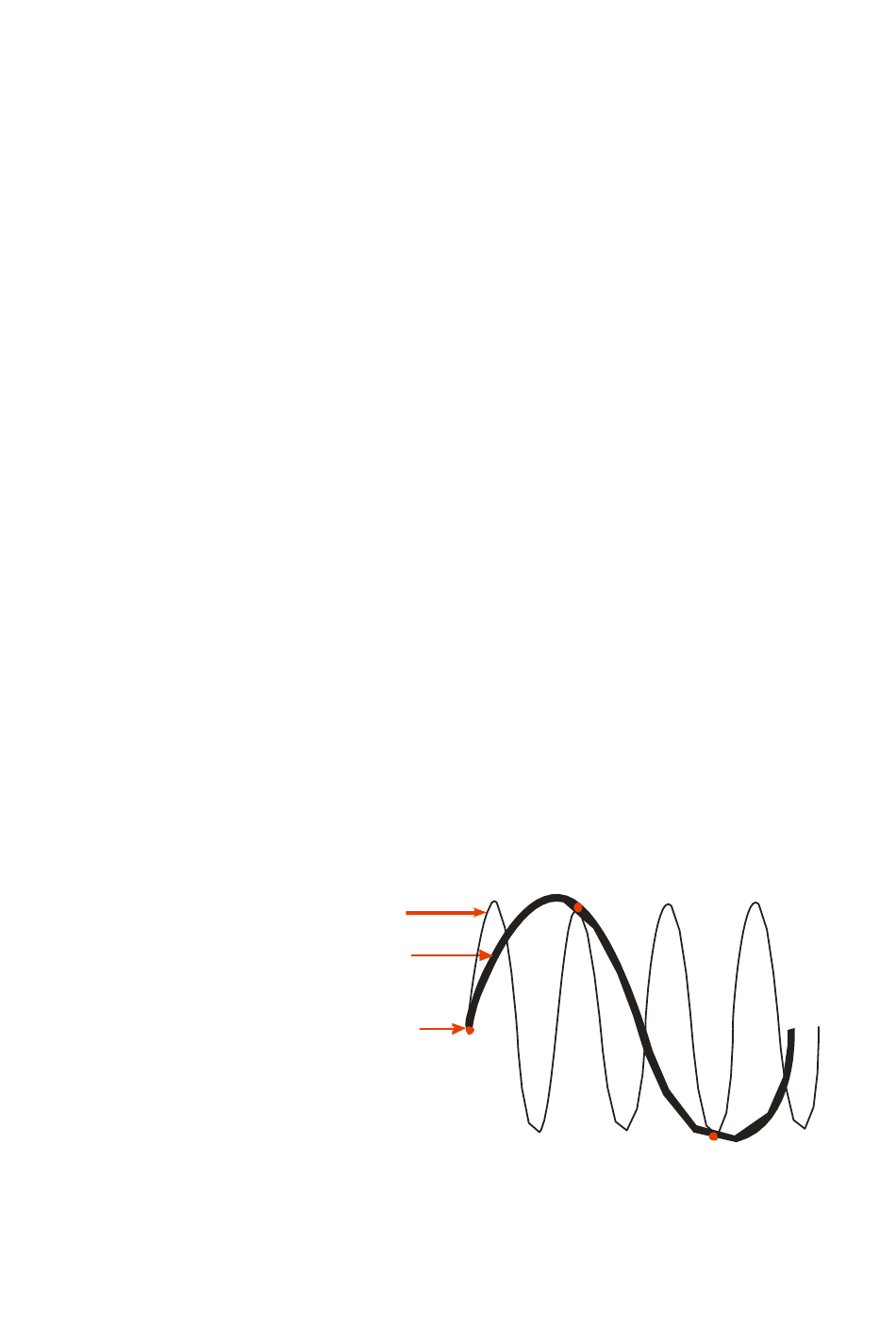

Schéma 3.33 – Schéma de repliement
Mode d'emploi : Réglage du format d'échantillonnage
Vous pouvez appuyer sur le bouton d'option "Acquisition" ou tourner le
Aquiert suffisamment de données pour remplir la
portion de forme d'onde située à gauche du point de
déclenchement. On appelle aussi cette étape le pré-
déclenchement.
Continue d'acquérir des données tout en attendant que
les conditions de déclenchement soient remplies.
Détecte la condition de déclenchement.
Continue d'acquérir des données jusqu'à ce que l'acquisition
de la forme soit complète.
Affiche les formes d'onde nouvellement acquises.
Points échantillonnés
