Raccordement électrique
22
6
Raccordement électrique
6.1
Conditions de raccordement
6.1.1
Spécification de câble
• Section de câble : 0,2 ... 2,5 mm
• Section de fil : 0,25 ... 2,5 mm
• Longueur dénudée min. : 10 mm (0,39 in)
6.2
Raccordement de l'appareil
6.2.1
Compartiment de raccordement du boîtier de terrain en
polycarbonate
Valable pour :
Caractéristique de commande 030 (Boîtier, matériau)
Option 1 (montage de terrain PC, IP66 NEMA4x)

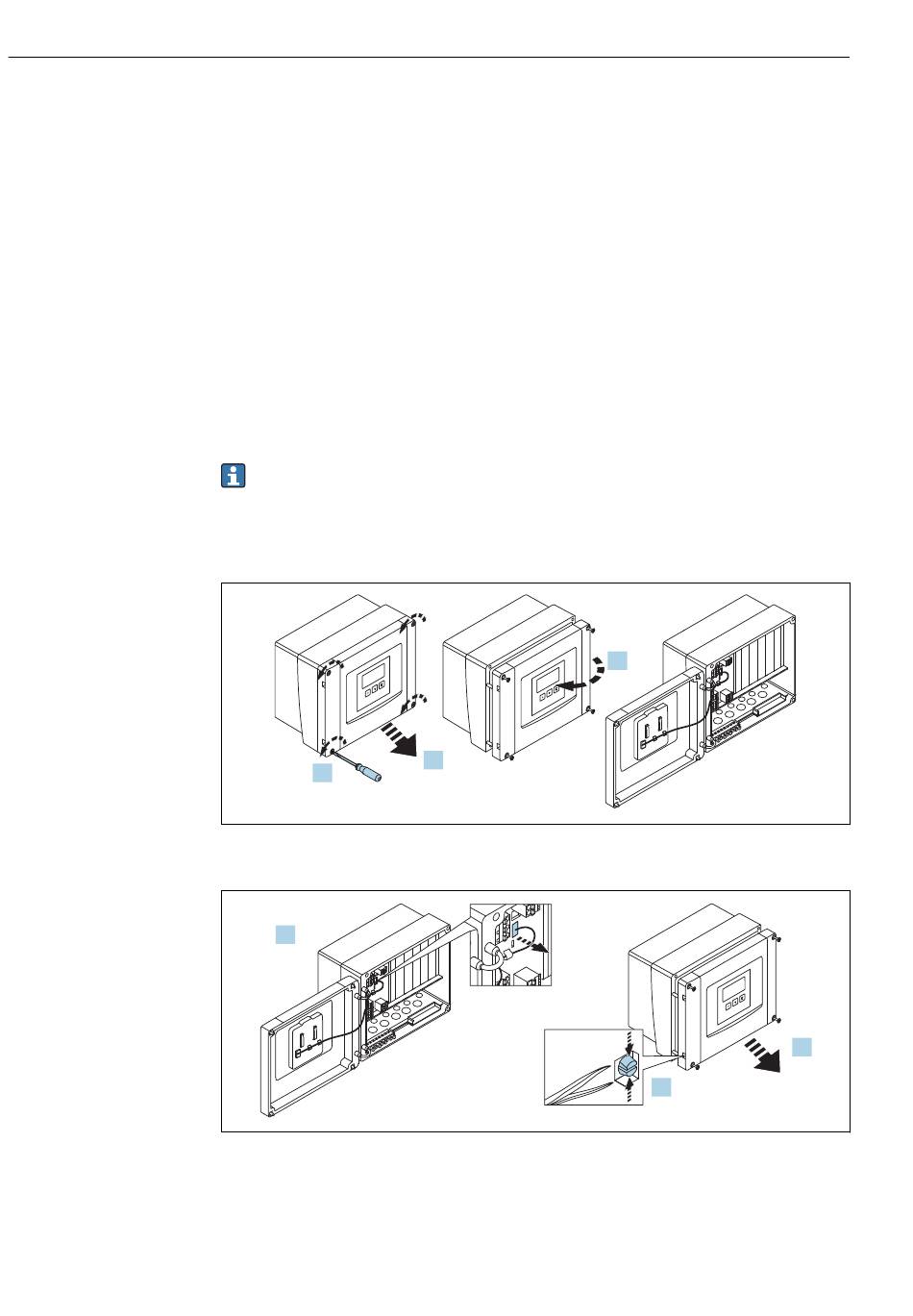

Accès au compartiment de raccordement
1.
16
Accès au compartiment de raccordement du boîtier de terrain en polycarbonate
1.
17
Pour faciliter le câblage, retirer le cache du boîtier de terrain
2
(26 ... 14 AWG)
2
(24 ... 14 AWG)
2.
Prosonic S FMU90 PROFIBUS DP
3.
2.
Endress+Hauser
A0034895
3.
A0034896
