GeoVision GV-1120A Guide D'utilisation page 30

Connexion de deux cartes GV-600A/GV-650A/GV-800A
Vous pouvez installer deux cartes GV-600A/GV-650A/GV-800A du même modèle pour
disposer de 32 canaux au maximum. La carte maîtresse est la carte qui possède les
canaux 1 à 16, la carte esclave est celle qui possède les canaux 17 à 32. Normalement, la
carte installée dans un emplacement PCI de numéro inférieur fonctionnera comme Carte
maîtresse alors que la carte installée dans un emplacement PCI de numéro supérieur
fonctionnera en tant qu'Esclave.
•
Deux cartes GV-600A ne prennent en charge que deux canaux audio : Connectez
les micros sur le connecteur audio 1 de la carte maîtresse et sur le connecteur audio 5
de la carte esclave.
•
Deux cartes GV-650A ne prennent en charge que quatre canaux audio :
Connectez les micros sur les connecteurs audio 1 et audio 2 de la carte maîtresse, et
sur les connecteurs audio 5 et audio 6 de la carte esclave.
•
Connexion du chien de garde matériel : Connectez le cavalier chien de garde
matériel fourni sur la carte maîtresse.
•
Connexions de cartes accessoires :
Carte GV-NET/IO :Connectez la carte uniquement sur la carte maîtresse.
o
Carte GV-Loop Through : Connectez la carte pour chacune des cartes de
o
capture vidéo.
Carte GV-Multi Quad : Connectez uniquement une carte sur l'une quelconque
o
des deux cartes de capture vidéo.
26

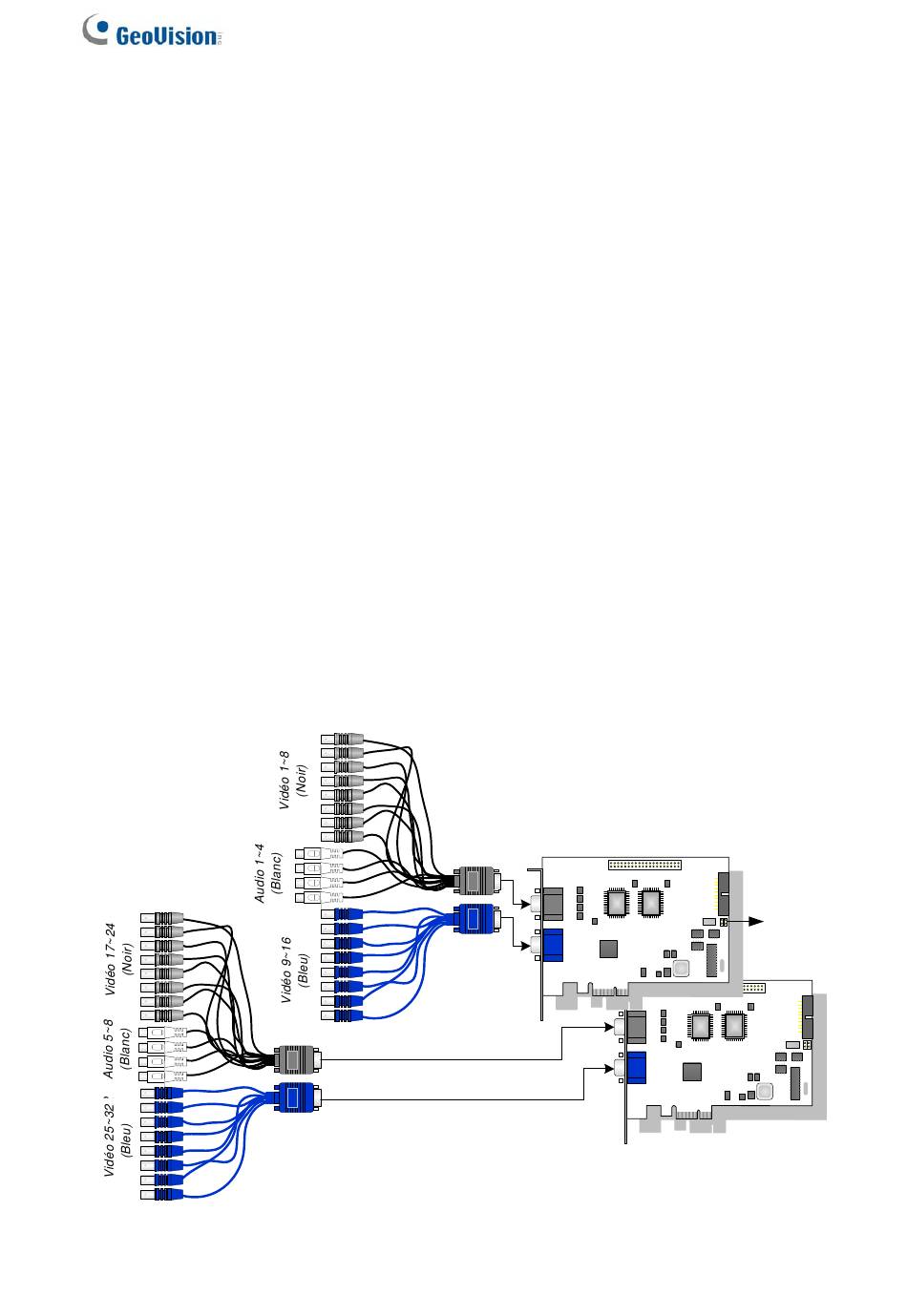

Figure 1-13
Cartes GV-600A/GV-
650A/GV-800A
(Carte maîtresse)
Cartes GV-600A/GV-
650A/GV-800A
(Carte esclave)
