Extension de la transmission sur la distance
Lorsque les signaux de transmission entre équipements RS-485 s'affaiblissent en raison
de la distance, veuillez utiliser les interrupteurs de résistance de terminaison pour
maintenir les signaux. Les trois conditions décrites ci-dessous illustrent la façon dont les
résistances terminales doivent être insérées.

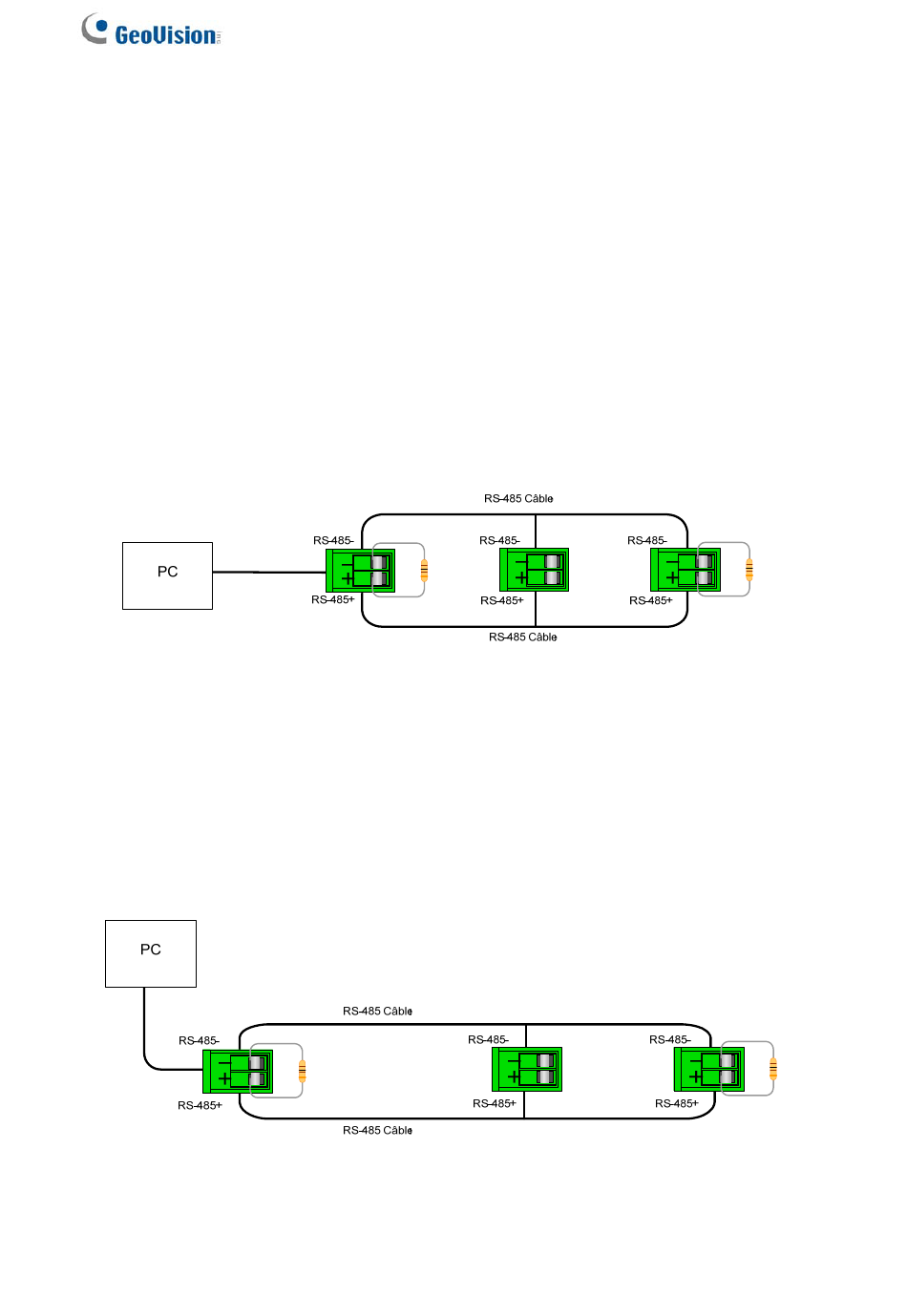

1. Plusieurs boîtiers GV-IO Box 4 sont connectés au PC par le biais d'un seul et
même câble RS-485.
Lorsque vous connectez un boîtier GV-IO Box 4 à un ou plusieurs boîtiers GV-IO Box
4, insérez uniquement les Résistances terminales du premier et du dernier boîtier GV-
IO Box 4 connectés.
Câble USB
2. Plusieurs boîtiers GV-IO Box 4 sont connectés au PC par le biais d'un dispositif
de conversion RS-485/RS-232.
Après que vous avez connecté plusieurs boîtiers GV-IO Box 4 au PC par le biais d'un
dispositif de conversion RS-485 / RS-232, comme par exemple une carte GV-NET/IO
et un GV-Hub, insérez les Résistances terminales sur le dispositif de conversion et
sur le dernier boîtier GV-IO Box 4 connecté.
GV-NET/Carte IO/
GV-HUB/GV-COM/
Carte GV-NET
96
Résistance de terminaison
Boîtier GV-IO 4 Boîtier GV-IO 4
(premier)
Figure 2-48
Résistance de terminaison
Boîtier GV-IO 4
Figure 2-49
Résistance de terminaison
Boîtier GV-IO 4
(dernier)
Résistance de terminaison
Boîtier GV-IO 4
(dernier)
