Introduction
Description du panneau

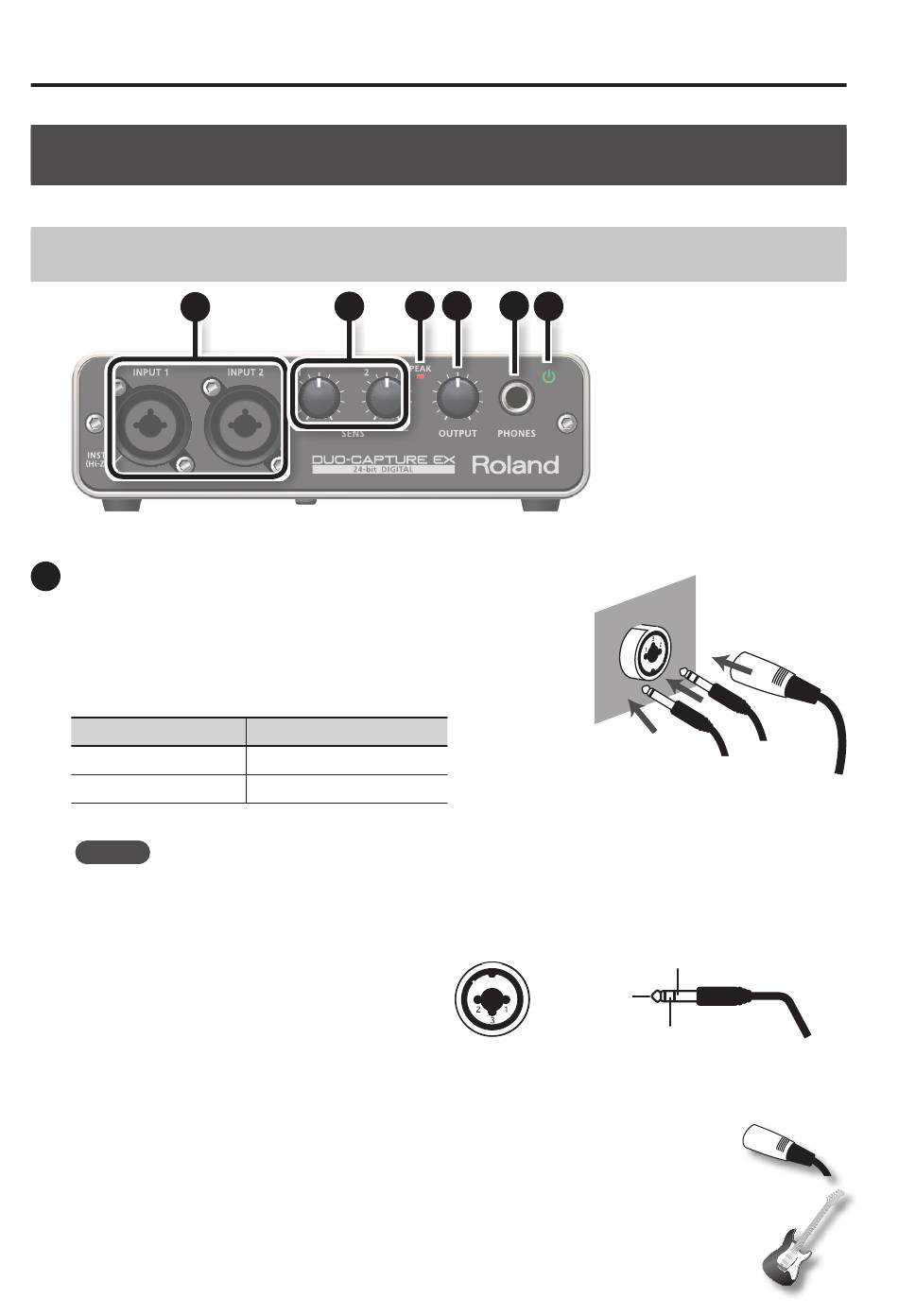

Panneau avant
1
Prises INPUT 1, 2 (prises combo)
1
Il s'agit de prises d'entrée audio analogique avec préamplis
micro. Elles incluent à la fois des connecteurs XLR et des prises
de type jack 1/4-pouce, et prennent en charge les connexions
équilibrées et non équilibrées.
Prises.INPUT.1,.2
Connecteur.XLR
Prise.de.type.jack
MÉMO
• Pour éviter tout dysfonctionnement ou défaillance de l'équipement, baissez toujours
le volume et mettez tous les appareils (à l'exception de l'ordinateur) hors tension avant
d'effectuer un quelconque branchement.
• Le DUO-CAPTURE EX est équipé
de prises de type équilibré
(XLR/TRS). Les schémas de
câblage pour ces prises sont
indiqués ici. Avant d'effectuer
les connexions, vérifiez d'abord
les schémas de câblage des autres équipements que vous comptez utiliser.
• Réglez le commutateur [INST] (p. 9) et le commutateur [PHANTOM] (p. 9) en fonction du
périphérique audio connecté.
• Utilisez un microphone équipé d'un connecteur XLR. Le niveau sonore sera
très bas si vous utilisez un microphone équipé d'une prise de type jack.
• Lorsque vous connectez une guitare ou une basse, utilisez la prise INPUT 1. Le
niveau sonore sera très bas si vous connectez directement à la prise INPUT 2.
6
2
3
Sensibilité.d'entrée
-60– -6 dBu
-46–+2 dBu
1 : MASSE
2 : CHAUD
3 : FROID
4
5
6
Prise.de.type.jack.
(non.équilibrée)
MASSE (MANCHON)
CHAUD
(BOUT)
FROID (ANNEAU)
Connecteur.
XLR.(équilibré)
Prise.de.type.
jack.TRS.
(équilibrée)
