2. Mise en service
Exemple
POWER
POWER V
1
1
branche non utilisée, mais domaine d'adresse occupé (réservé)
E = entrée ; A = sortie

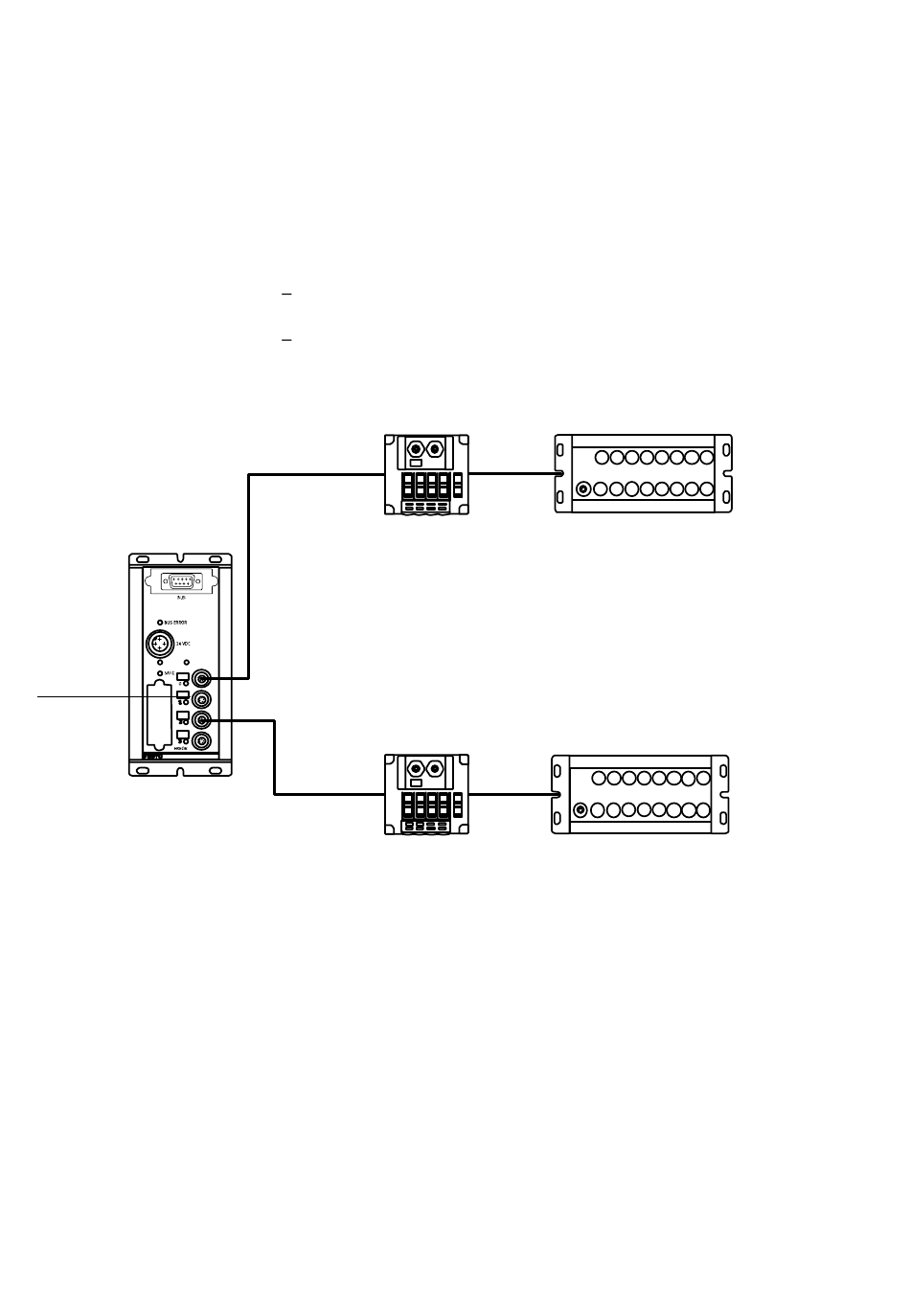

Fig. 2/8 : Exemple − Adressage avec l'unité centrale T200/07C61
2−14
Adressage avec l'unité centrale T200/07C61
(ligne 1) :
Noeud CP : adresse 20
Le système CP occupe 3 adresses du bus CS31
(48 signaux de sortie 48 signaux d'entrée)
A1.20,0 ... A1.20,15
A1.22,0 ... A1.22,15
E1.20,0 ... E1.20,15
E1.22,0 ... E1.22,15
Festo P.BE−CP−FB5−E−FR fr 0503b
