am Aufstellort.

Die Lüftungsschlitze der Bypass-Kühlung (9) sowie der Ausblasöffnung (10) dürfen nicht
verdeckt werden.
Installation optionales Vorfiltermodul
Bei Betrieb der AF5 mit Vorfiltermodul und Vorfilter folgende Installationsschritte beachten:

Abdeckhaube demontieren

Vorfiltermatte entfernen

Vorfiltermodul mit Vorfilter montieren

Abdeckhaube montieren

Alle Modulverschlüsse schließen
Schließen Sie die Absaugung in der folgenden Reihenfolge an:
•
Saugschlauch (3) an Stutzen (1) der Filter- und Absauganlage stecken und mit Schlauchschelle
(2) sichern.
•
Interfacekabel (4) an der 25-poligen Schnittstelle an Filter- und Absauganlage (5) anschließen.
•
Netzkabel (6) in die Netzanschlussbuchse (8) der Filter- und Absauganlage stecken und an eine
geerdete Steckdose anschließen.
Installation, Inbetriebnahme

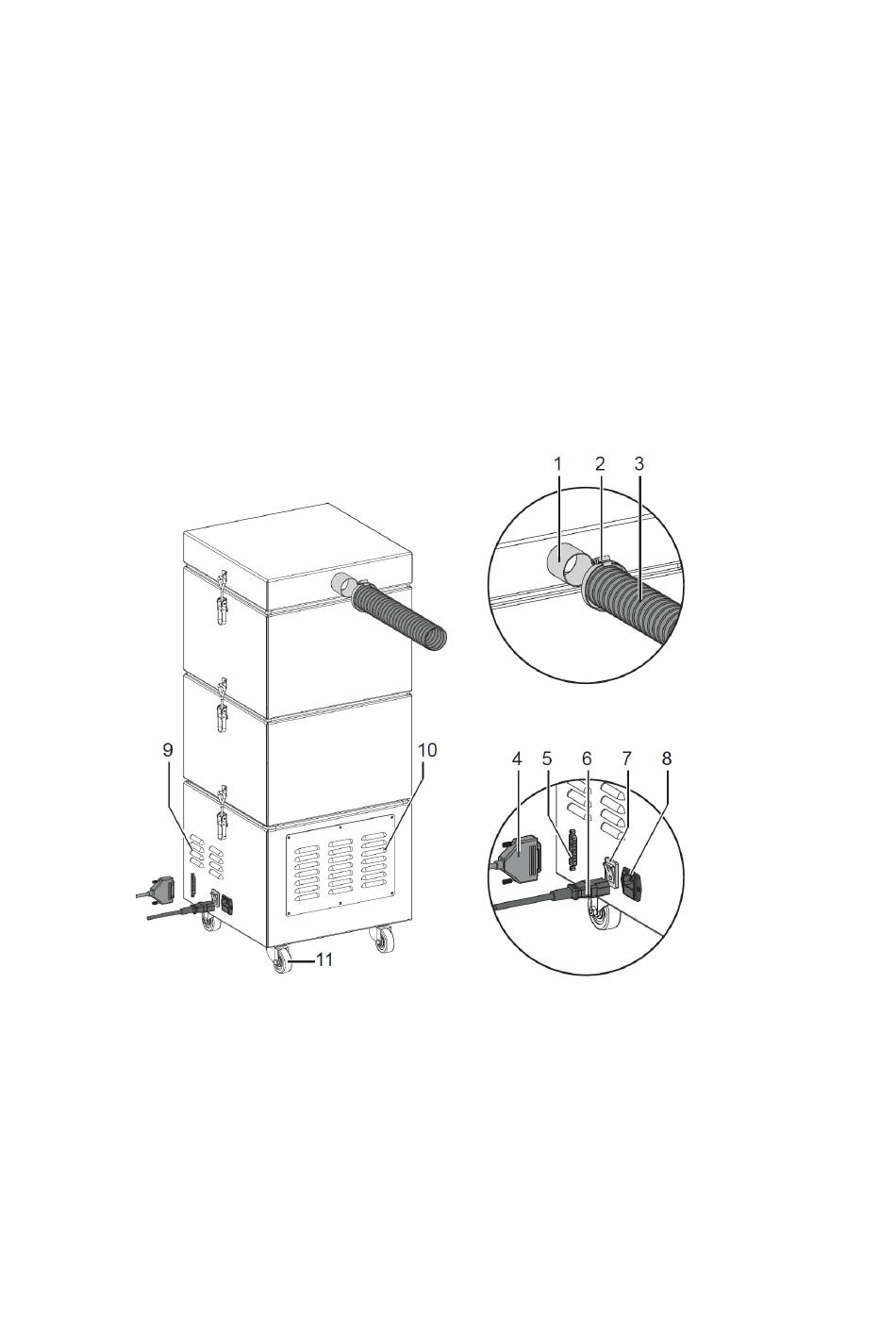

Abbildung 2: Anschluss Filter- und Absauganlage
11
