Montage et assemblage de la centrale de traitement d'air. > Assemblage des caissons de la CTA
Retrait des connecteurs d'insonorisation
Personnel :
Technicien CVC
Equipement de protection :
Casque de chantier
Vêtements de protection
Protection auditive
Chaussures de sécurité
Les connecteurs d'insonorisation sont pré-installés en
usine. Vous devrez peut-être retirer les connecteurs
d'insonorisation avant d'installer des accessoires.

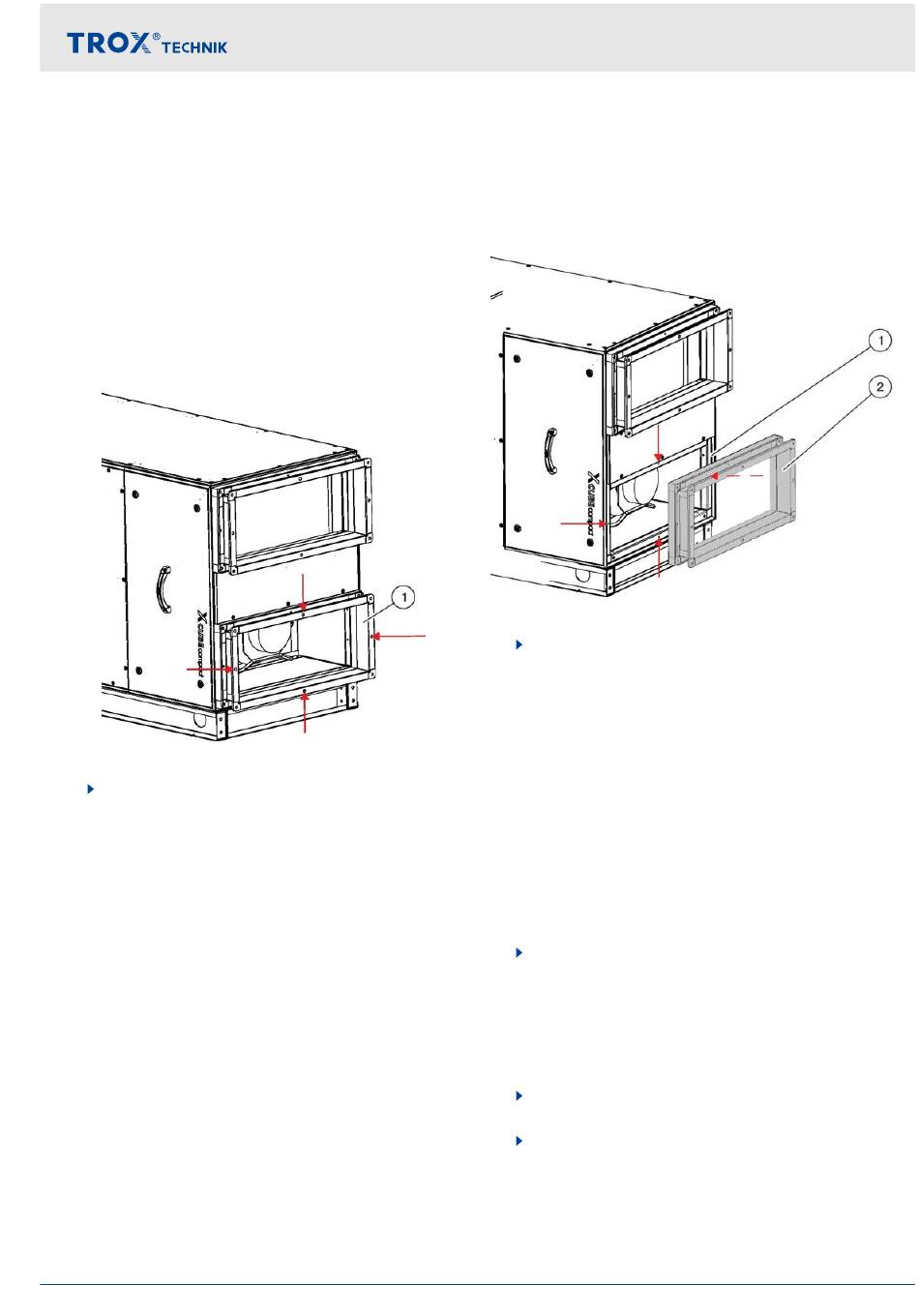

Fig. 17: Retrait des connecteurs d'insonorisation
Dévisser les quatre vis à 6 pans (M6×50)
(Voir la Fig. 17/flèches rouges) sur le connecteur
d'insonorisation et retirer le connecteur d'insonori-
sation (Voir la Fig. 17/1).
Installation des connecteurs d'insonorisation
Personnel :
Technicien CVC
Equipement de protection :
Casque de chantier
Vêtements de protection
Protection auditive
Chaussures de sécurité
Centrale de traitement d'air X-CUBE compact
Montage et assemblage
Les connecteurs d'insonorisation sont pré-installés en
usine. Vous devrez peut-être retirer les connecteurs
d'insonorisation avant d'installer des accessoires. Afin
de connecter la centrale de traitement d'air à la gaine, le
connecteur d'insonorisation doit être vissé du côté souf-
flage d'air de la centrale de traitement d'air.
Fig. 18: Installation des connecteurs d'insonorisation
Visser fermement le connecteur d'insonorisation
(Voir la Fig. 18/2) sur le cadre de la centrale de
traitement d'air (Voir la Fig. 18/1) à l'aide des
quatre vis à 6 pans (M6×50).
Montage des gaines
Personnel :
Technicien CVC
Equipement de protection :
Casque de chantier
Vêtements de protection
Gants de protection
Chaussures de sécurité
1.
Assurer un ajustement précis et éviter les défor-
mations lorsque vous connectez les conduits.
Note: Toute charge sur le connecteur d'insonori-
sation peut nuire à l'ajustement. Connecter le con-
duit de manière à ce qu'aucune charge ne soit
imposée au connecteur ; Si nécessaire, resserrez
légèrement les vis du connecteur.
2.
Isoler les gaines (y compris les manchettes sou-
ples et les cadres de raccordement).
3.
Pour les unités en extérieur, protéger les gaines (y
compris les collerettes et les cadres de raccorde-
ment) contre les intempéries.
