Montage et assemblage de la centrale de traitement d'air. > Assemblage des caissons de la CTA

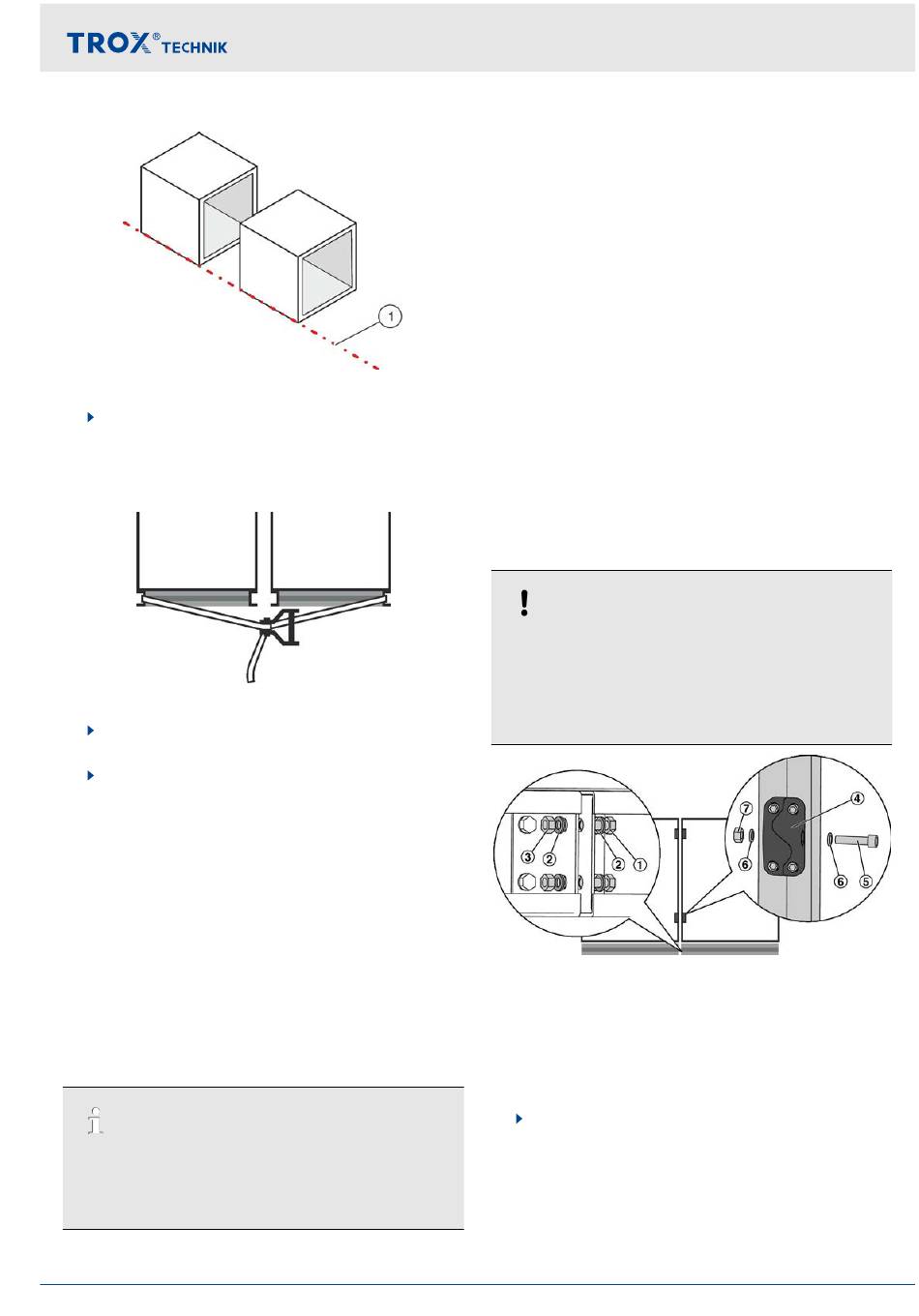

Fig. 11: Alignement des caissons de la centrale
3.
Aligner les caissons de la centrale en les dispo-
sant affleurants (Voir la Fig. 11/1).
Montage avec le châssis
Fig. 12: Fixation d'une courroie
1.
Fixer une courroie au châssis de 2 caissons de la
centrale (Voir la Fig. 12).
2.
Serrer la courroie.
ð Tirer ensemble les caissons de la centrale par
le châssis.

4.4.2 Avant le montage

Avant le montage
Retirer impérativement tous les tubes de manuten-
tion et les autres fixations de transport des caissons
de la centrale.
S'assurer que tous les outils sont disponibles.
Tous les autres documents en vigueur doivent être
présents.
L'ensemble du matériel et accessoires fournis sépa-
rément doit être retiré des caissons de la centrale.
Les joints d'étanchéité comprimés se remettent com-
plètement à leur état d'origine environ 60 minutes
après que les dispositifs de protection de transport
ont été enlevés.
Centrale de traitement d'air X-CUBE compact
Montage et assemblage
Outillage requis
Perceuse ou perceuse sans fil
Porte-foret et ensemble de forets
Clé Allen (taille 3, 5, 6, 10)
Tournevis plat, taille 6
Forets (Torx/Allen, T30)
Clé à fourche/clé polygonale (taille de la tête : 6 et
10)
Pinces multiprise
Sangles à cliquet ou engin de levage approprié

4.4.3 Assemblage des caissons de la CTA

Personnel :
Technicien CVC
Equipement de protection :
Casque de chantier
Vêtements de protection
Protection auditive
Chaussures de sécurité
REMARQUE !
Un montage incorrect peut causer des dom-
mages matériels !
Le motnage incorrect des caissons de la CTA peut
endommager le bac à condensat.
Protéger le bac à condensat.
Fig. 13: Vissage des caissons de la CTA
① Vis à tête hexagonale
② Rondelles
③ Écrous
④ Connecteurs de module
⑤ Vis Allen
⑥ Rondelles élastiques coniques
Visser les caissons sur le châssis de base et les
connecteurs de module.
21
