Principes de fonctionnement

Circuit d'huile

L'huile est efficacement séparée dans
le compresseur Scroll et reste dans ce
compresseur pendant tous les cycles de
fonctionnement. Entre 1 et 2% de l'huile
circule avec le fluide frigorigène.
Voir la section sur le compresseur pour
plus d'informations sur le niveau de
l'huile.
Graphique du circuit d'eau du
module hydraulique (option)

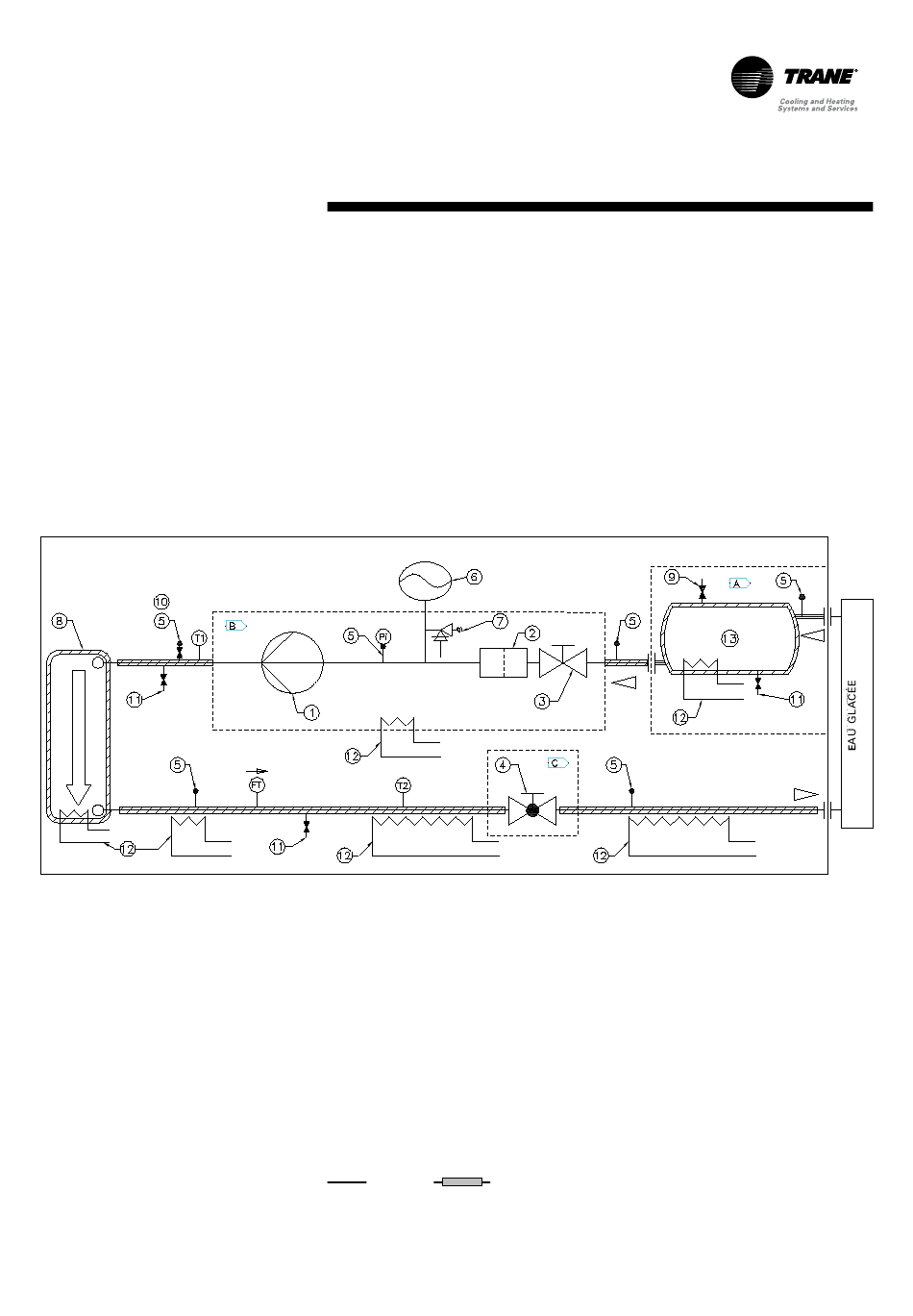

Figure 32 - Graphique du circuit d'eau du
module hydraulique
1 Pompe simple ou double
2 Filtre à eau en option
3 Vanne d'arrêt
4 Vanne d'arrêt et vanne d'équilibrage
5 Piquage de contrôle de pression
6 Vase d'expansion
7 Point de pression d'eau
8 Échangeur
9 Purge d'air automatique
10 Purge d'air manuelle
11 Vanne de vidange
12 Protection antigel
13 Réservoir-tampon
Pi Manomètre
FT Contrôleur de débit d'eau
A Réservoir-tampon en option
B Enceinte pompe
C Vanne d'équilibrage en option
T1 Capteur temp. entrée eau évaporateur
T2 Capteur temp. sortie eau évaporateur
Conduite d'eau Conduite d'eau isolée
CG-SVX24B-FR 81
