Installation - Parties mécaniques
Point de consigne bas de température de
réfrigération et point de consigne antigel
sur le CH530
ATTENTION ! Le refroidisseur est livré
avec les réglages usine standard. Il
peut s'avérer nécessaire de modifier
la température de saturation de basse
pression et le point de consigne antigel
sur le module de contrôle de l'unité. En
fonction des exemples suivants, il est
nécessaire de modifier les paramètres
suivants dans le CH530 :
• Température de saturation basse
pression
• Point de consigne antigel
Exemples
Pour :
• 7°C, le paramètre BP doit être de -4°C
et le paramètre antigel de 2°C
• 2°C, le paramètre BP doit être de -9°C
et le paramètre antigel de –4°C
• –12°C, le paramètre BP doit être de
-23°C et le paramètre antigel de –17°C

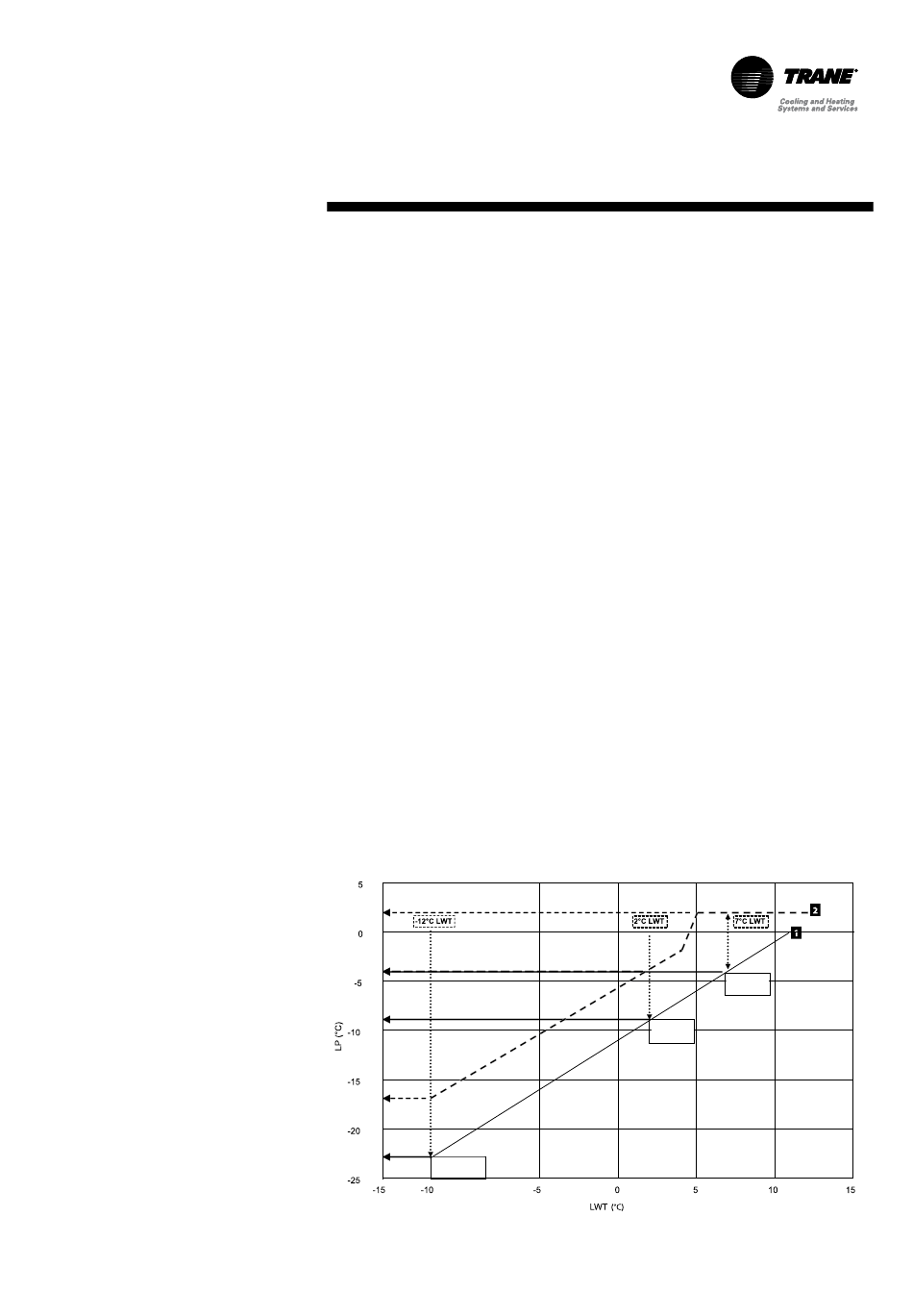

Figure 16 - Rapport paramètre BP / Point de consigne de température de sortie d'eau
Paramètre de basse
pression - 23°C
1. Point de consigne température basse de fluide frigorigène (température saturée) CH530
2. Rapport point de consigne antigel / température de sortie d'eau
Protection antigel avec glycol
Il est obligatoire d'utiliser un inhibiteur
de gel pour laisser le point de consigne
de l'eau de sortie inférieur ou égal à
5°C. Sur la courbe de préconisation de
concentration en glycol, il convient de
sélectionner une valeur au-dessus ou
en dessous de la courbe. Par exemple,
pour une température d'eau glycolée
de –4°C, une concentration d'éthylène
glycol à 25% n'est pas suffisante. La
concentration en éthylène glycol doit
être de 28% ou celle de propylène glycol,
de 33%.
Utilisation de glycol avec le module
hydraulique
Si la solution de glycol n'est pas au
pourcentage préconisé (zone en grisé),
l'inhibiteur de corrosion présent dans
le glycol risque d'avoir une efficacité
limitée. Par exemple, une concentration
en glycol de 15% ne protégera l'unité
contre le gel que jusqu'à -5°C, mais peut
engendrer une corrosion accrue.
Paramètre de
basse pression
-4°C
Paramètre de
basse pression
-9°C
