Comment Assembler; Préparation - ISE SY-8608 Manuel D'emploi

COMMENT ASSEMBLER:

1. PRÉPARATION:
A. Il faut avoir assez d'espace autour de l'article avant de l'assembler.
B. Assemblez avec le présent outillage.
C. Vérifiez que toutes les pièces nécessaires sont disponibles (vous trouverez ci-dessus un schéma
d'explosion avec toutes les pièces détachées (numérotées) avec cet article avant de l'assembler.

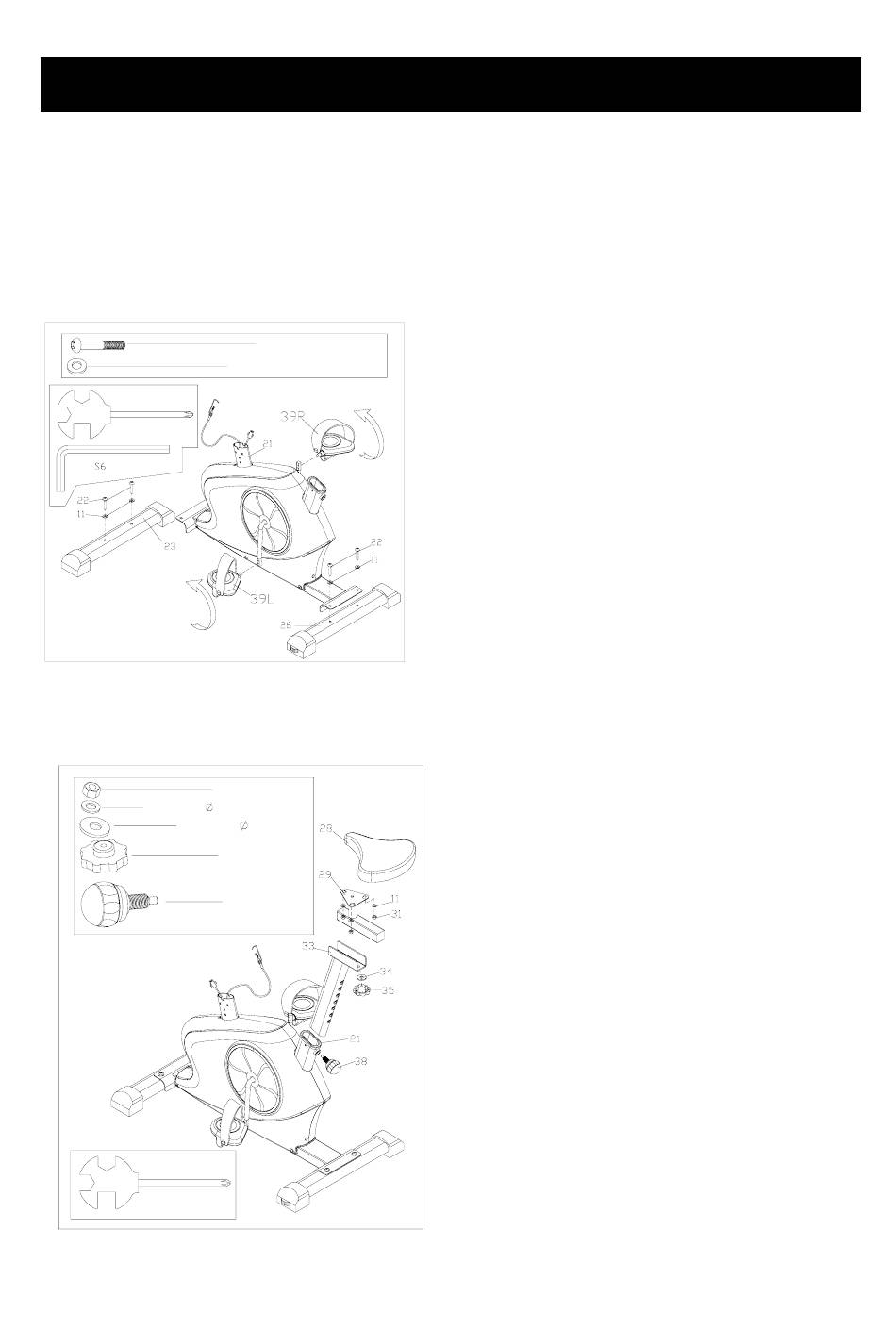

2.COMMENT ASSEMBLER
S15
FIG.1
11# d8* 20*1.5 3PCS
34# d10* 20*2 1PC
FIG.2
S13
22# M8*50 4PCS
11# d8*Φ20*1.5 4PCS
31# M8 3PCS
35# M10 1PC
38# M16 1PC
FIG.1: Attachez le stabilisateur avant
(23) et le stabilisateur arrière (26) au
cadre principal (21) avec le boulon
(22) et de la rondelle (11). Attachez
la pédale (39L / R) aux bras de
manivelle comme indiqué à la FIG.1,
ATTENTION: la pédale droite
(39R) marquée (R) doit être
attachée au bras de manivelle droit
et serrée dans le sens des aiguilles
d'une montre. La pédale gauche
(39L) marquée (L) est attachée au
bras de manivelle gauche et serrée
dans le sens inverse des aiguilles
d'une montre.
FIG.2:
Attachez le siège (28) à la tige de
selle (29) avec la rondelle (11) et
l'écrou en nylon (31), et puis serrez
le siège (28). Faites glisser la tige de
selle (29) dans le montant vertical
(33) et la position désirée, alignez
les trous et fixez-les à l'aide du
bouton de verrouillage (35) et de la
rondelle (34). Insérez la tige de selle
verticale (33) dans le cadre principal
(21) et alignez les trous. Attachez le
siège en position avec le bouton de
réglage (38). Vous pouvez ajuster la
hauteur du siège une fois le vélo
entièrement assemblé.
4
