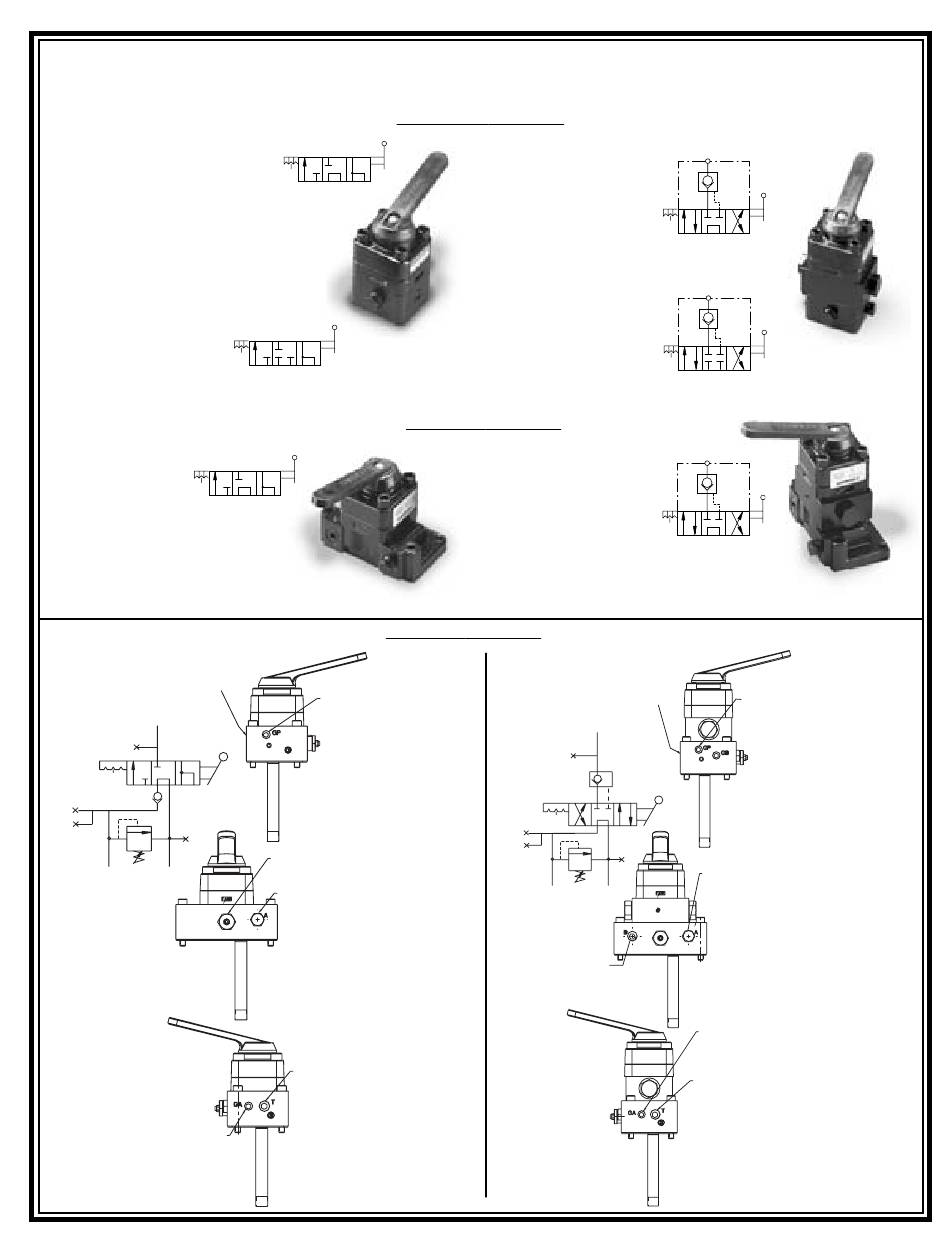

3-WEG KLEPPEN SCHEMA'S
Handmatig bediende kleppen
Verplaatsen-Neutraal/Houden-Intrekken
VC-3 Handmatig bediende
3-weg richtklep -
Kan op elke gewenste plaats
waar een regelpunt vereist is
worden gemonteerd.
VC-15 Handmatig bediende 3-weg
richtklep -
Gesloten uitvoering van
VC-3 - voor meervoudige,
onafhankelijke
cilinderwerking.
VM-3 Handmatig bediende 3-weg richtklep -
Biedt een centraal-
geregeld
pompvermogen.
Minimum
Tandem midden
doorstroomrestrictie van de
hydraulische olie
gedurende cilindercycli.
VM33
0,250-18 NPTF-pompdruk-
meetpoort "GP"
A
"GA"
"GP"
"GP"
T
P T
0,250-18 NPTF-
meetpoort "GA"
Op afstand gemonteerd
A
P T
Tandem midden
A
P T
Gesloten midden
Op pomp gemonteerd
A
P T
Op pomp gemonteerd
0,250-18 NPTF-pompdruk-
meetpoort "GP"
Door gebruiker afstelbare uitlaatklep
0,375-18 NPTF Vooruit-/Achteruit-
poort
0,375-18 NPTF-hulptankretour "T"
Handmatig bediende blokkeerkleppen
Verplaatsen-Houden-Intrekken
VC-3L Handmatig
bediende 3-weg
blokkeerklep -
Identiek aan VC-3, maar
met geïntegreerde
blokkeerfunctie.
VC-15L Handmatig
bediende 3-weg
blokkeerklep -
Identiek aan VC-15, maar
met geïntegreerde
blokkeerfunctie.
-3VC-3L Handmatig
bediende 3-weg
blokkeerklep -
Identiek aan VM-3,
maar met
geïntegreerde
blokkeerfunctie.
0,250-18 NPTF-pompdruk-
meetpoort "GP"
A
"GA"
"GP"
"GP"
T
P T
Poort permanent
afgesloten
29
A
P T
Tandem midden
A
P T
Gesloten midden
A
P T
Tandem midden
VM33L
0,250-18 NPTF-pompdruk-
meetpoort "GP"
0,375-18 NPTF Vooruit-/Achteruit-poort
0,250-18 NPTF-meetpoort "GA"
0,375-18 NPTF-hulptankretour "T"
