REMPLACEMENT DE LA COURROIE DE
TONDEUSE
Remplacement de courroie de PDF de tondeuse de 40"
1. Alors que la plate-forme de tondeuse est en place,
stationner le tracteur sur une surface bien plate et à
niveau telle qu'une surface en béton. Débrayer la PDF,
serrer le frein de stationnement, arrêter le moteur et
enlever la clé.
2. Enlever le carter droit de courroie.
3. Déplacer le levier à ressort de poulie folle pour relâcher
la tension de la courroie de PDF. Enlever la courroie de
PDF de la poulie folle (D, Figure 30) et la courroie du
moteur (B).
4. Desserrer la pièce latérale arrière de poulie folle et
enlever la courroie de la poulie folle arrière (A).
5. Installer la nouvelle courroie (C) comme indiqué.
6. Serrer la pièce latérale arrière de poulie folle (A).
Remplacement de courroie de PDF de tondeuse de 44"
1. Alors que la plate-forme de tondeuse est en place,
stationner le tracteur sur une surface bien plate et à
niveau telle qu'une surface en béton. Débrayer la PDF,
serrer le frein de stationnement, arrêter le moteur et
enlever la clé.
2. Déplacer le levier à ressort de poulie folle pour relâcher
la tension de la courroie de PDF. Enlever la courroie de
PDF de la poulie folle (D, Figure 31) et la courroie du
moteur (B).
3. Installer la nouvelle courroie (C) comme indiqué.
4. Serrer la pièce latérale arrière de poulie folle (A).
Dépannage, réglages et entretien
D
C
B

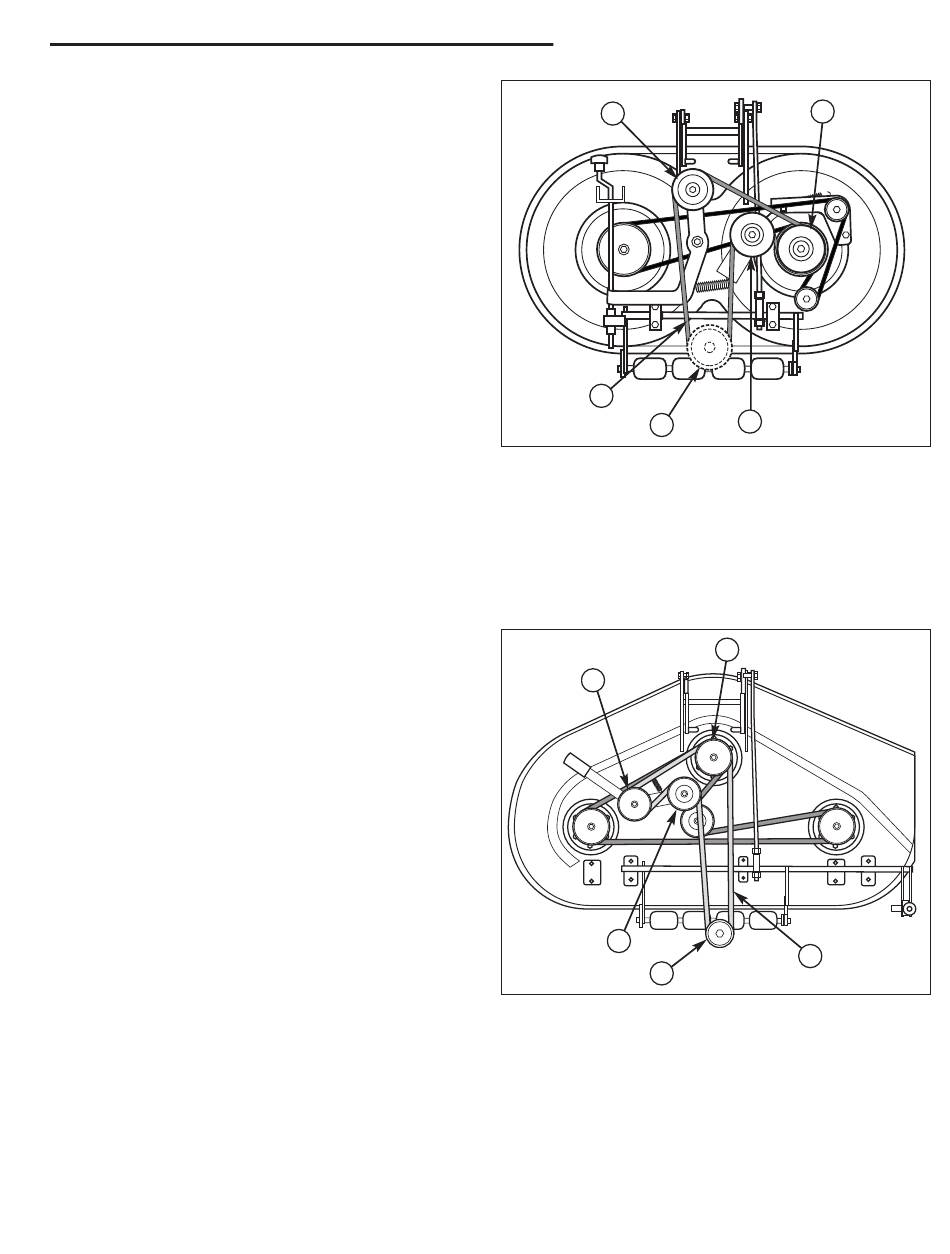

Figure 30. Remplacement de la courroie de PDF
A. Poulie folle latérale arrière
B. Poulie d'embrayage de PDF du moteur
C. Courroie de PDF
D. Poulie folle en V
E. Poulie d'entraînement de la plate-forme de la ton-
deuse
D
A
B
Figure 31. Remplacement de la courroie de PDF
A. Poulie folle latérale arrière
B. Poulie d'embrayage de PDF du moteur
C. Courroie de PDF
D. Poulie folle en V
E. Poulie d'entraînement de la plate-forme de la ton-
deuse
