La prochaine adresse de démarrage possible
pour l'appareil suivant contrôle par DMX peut
dans cet exemple être l'adresse 21.
6) Après le réglage de l'adresse de démarrage, on
peut utiliser le LE-280DMX via le contrôleur relié.
Dès que les signaux du contrôleur DMX sont
reçus, la LED verte DMX (11) clignote rapide-
ment.
7
Nettoyage de l'optique
Il est recommandé de nettoyer régulièrement les
parties optiques des impuretés causées par la pous-
sière, la fumée ou toute autre particule. C'est à cette
seule condition que la lumière peut rayonner avec
une luminosité maximale. Avant l'ouverture de l'ap-
pareil, débranchez-le du secteur et laissez-le re-
froidir pendant 15 minutes.
Pour le nettoyage, utilisez un chiffon doux et pro-
pre et des produits de nettoyage de verres usuels ;
ensuite, essuyez avec précaution les éléments.
8
Caractéristiques techniques
Alimentation : . . . . . . . . . . . . 230 V~/50 Hz
Consommation : . . . . . . . . . . 270 VA
Lampe : . . . . . . . . . . . . . . . . lampe halogène ré-
flecteur 24 V/250 W,
type MR 16 avec
culot GX 5,3
Température fonc. : . . . . . . . 0 – 40 °C
Dimensions : . . . . . . . . . . . . 320 x 170 x 340 mm
Poids : . . . . . . . . . . . . . . . . . 9,2 kg
Tout droit de modification réservé.
Come indirizzo successivo per il prossimo appa-
recchio con comando DMX è disponibile, nel
nostro esempio, l'indirizzo 21.
6) Dopo l'impostazione dell'indirizzo di start, il LE-
280DMX può essere comandato attraverso l'u-
nità di comando collegata. Quando si ricevono i
segnali dell'unità di comando DMX, il LED verde
DMX (11) lampeggia velocemente.
7
Pulizia del sistema ottico
Ad intervalli regolari, a seconda della presenza di
polvere, di fumo o di altre particelle, conviene pulire
il sistema ottico. Solo allora la luce può essere irra-
diata alla massima luminosità. Prima di aprire l'ap-
parecchio, staccare la spina dalla presa e permet-
tere all'apparecchio di raffreddarsi per 15 minuti.
Per la pulizia usare un panno morbido, pulito e un
detergente normale per vetri. Quindi asciugare deli-
catamente tutte le parti.
8
Dati tecnici
Alimentazione: . . . . . . . . . . . 230 V~/50 Hz
Potenza assorbita: . . . . . . . . 270 VA
Lampadina: . . . . . . . . . . . . . lampadine alogena
con riflettore
24 V/250 W,
tipo MR 16 con
zoccolo GX 5,3
Temperatura d'esercizio: . . . 0 – 40 °C
Dimensioni: . . . . . . . . . . . . . 320 x 170 x 340 mm
Peso: . . . . . . . . . . . . . . . . . . 9,2 kg
Con riserva di modifiche tecniche.
Canal 1
Effet scintillement
Gobo et couleur
rapide
255
effet scintillement
possible uniquement
si la valeur DMX
changement
du canal 2 est
inférieure à 128
lent
136
rapide
135
120 – 127 gobo 14, jaune
112 – 119 gobo 13, rouge
104 – 111 gobo 12, 4 couleurs
096 – 103 gobo 11, vert
088 – 095 gobo 10, magenta
changement entre
080 – 087 gobo 09, rouge
2 gobos
possible uniquement
072 – 079 gobo 08, cyan
si la valeur DMX
064 – 071 gobo 07, rouge
du canal 2 est
inférieure à 128
056 – 063 gobo 06, vert + rose
048 – 055 gobo 05, magenta
040 – 047 gobo 04, ambre jaune
032 – 039 gobo 03, bleu
024 – 031 gobo 02, orange
lent
016
016 – 023 gobo 01, bleu
008 – 015 aucun gobo, blanc
arrêt
000 – 015
000 – 007 blackout
Notice d'utilisation protégée par le copyright de MONACOR
reproduction même partielle à des fins commerciales est interdite.
Canale 1
Canale 2
Effetto tremante
Gobo e colore
veloce
255
Effetto tremante
possibile solo se il valore
DMX del canale 2
è i nferiore a 128
lento
136
veloce
135
120 – 127 Gobo 14, giallo
112 – 119 Gobo 13, rosso
104 – 111 Gobo 12, 4 colori
096 – 103 Gobo 11, verde
088 – 095 Gobo 10, magenta
Cambio fra 2 gobo
080 – 087 Gobo 09, rosso
possibile solo se il valore
072 – 079 Gobo 08, cyan
DMX del canale 2
è i nferiore a 128
064 – 071 Gobo 07, rosso
056 – 063 Gobo 06, verde + rosa
048 – 055 Gobo 05, magenta
040 – 047 Gobo 04, ambra
032 – 039 Gobo 03, blu
024 – 031 Gobo 02, arancio
lento
016
016 – 023 Gobo 01, blu
008 – 015 nessun gobo, bianco
Stop
000 – 015
000 – 007 blackout
La MONACOR
®
INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma
delle presenti istruzioni per l'uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
Canal 2
rapide
255
14
13
12
11
continu
10
09
lent
08
128
07
06
05
04
03
02
01
®
INTERNATIONAL GmbH & Co. KG. Toute
veloce
255
14
13
12
cambio
11
continuo
10
09
lento
08
128
07
06
05
04
03
02
01
Ccanal 3
Canal 4
Rotation
Zoom
arrêt
rapide
246 – 255
255
rapide
245
zoom
continu
lent
161
zoom max.
160
lent
135
121 – 134
arrêt
lent
120
rapide
010
zoom min.
000 – 009 arrêt
000

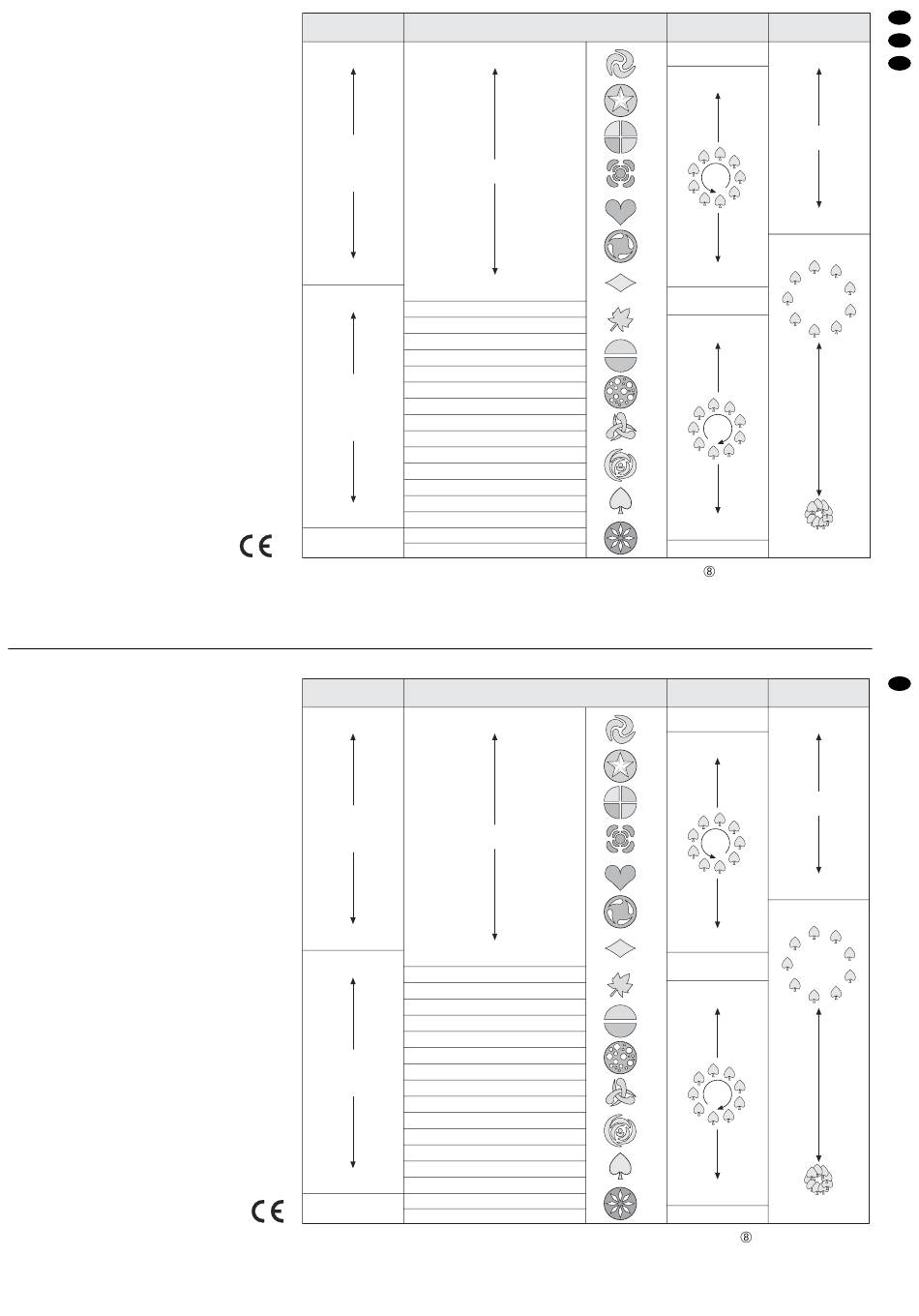

Configuration des canaux DMX
Canale 3
Canale 4
Rotazione
Zoom
Stop
veloce
246 – 255
255
veloce
245
Zoom
continuo
lento
161
max. zoom
160
lento
135
121 – 134
Stop
lento
120
veloce
010
min. zoom
000 – 009 Stop
000
Contatti dei canali DMX
