3.3
Caractéristiques techniques
3.3.1
Système de base
Dimensions (l x P x H) : 692 x 445 x 540 mm environ
■ n
Mécanisme 5 axes ; Aire de déplacement (x/y/z) : 140 x 98 x 76 mm
■ n
Broches filetées de précision à billes sur les trois axes linéaires avec pas de
■ n
vis 4 mm
Fidélité de reproduction ± 0,003 mm
■ n
Confinement complet de l'espace de travail par contact et verrouillage de
■ n
sécurité sur le panneau avant.
Éclairage de l'espace de travail
■ n
Aspiration préparée via raccord de tuyau et sortie de commande à
■ n
l'arrière du boîtier (condition préalable : aspirateur externe)
Capteur de vide pour la surveillance de l'aspiration
■ n
Option d'usinage sous arrosage préparée avec raccord de tuyau et sortie
■ n
de commande à l'arrière du boîtier (condition préalable : module vhf de
rectification sous arrosage)
Dimensions ébauche : Ø 98,5 mm (± 0,2 mm), avec passe d'usinage
■ n
Hauteur d'ébauche : de 10 à 30 mm
■ n
Poids CAM 5-S2 Impression : environ 95 kg
■ n
Consommation d'air comprimé de 80 l/min
■ n
3.3.2

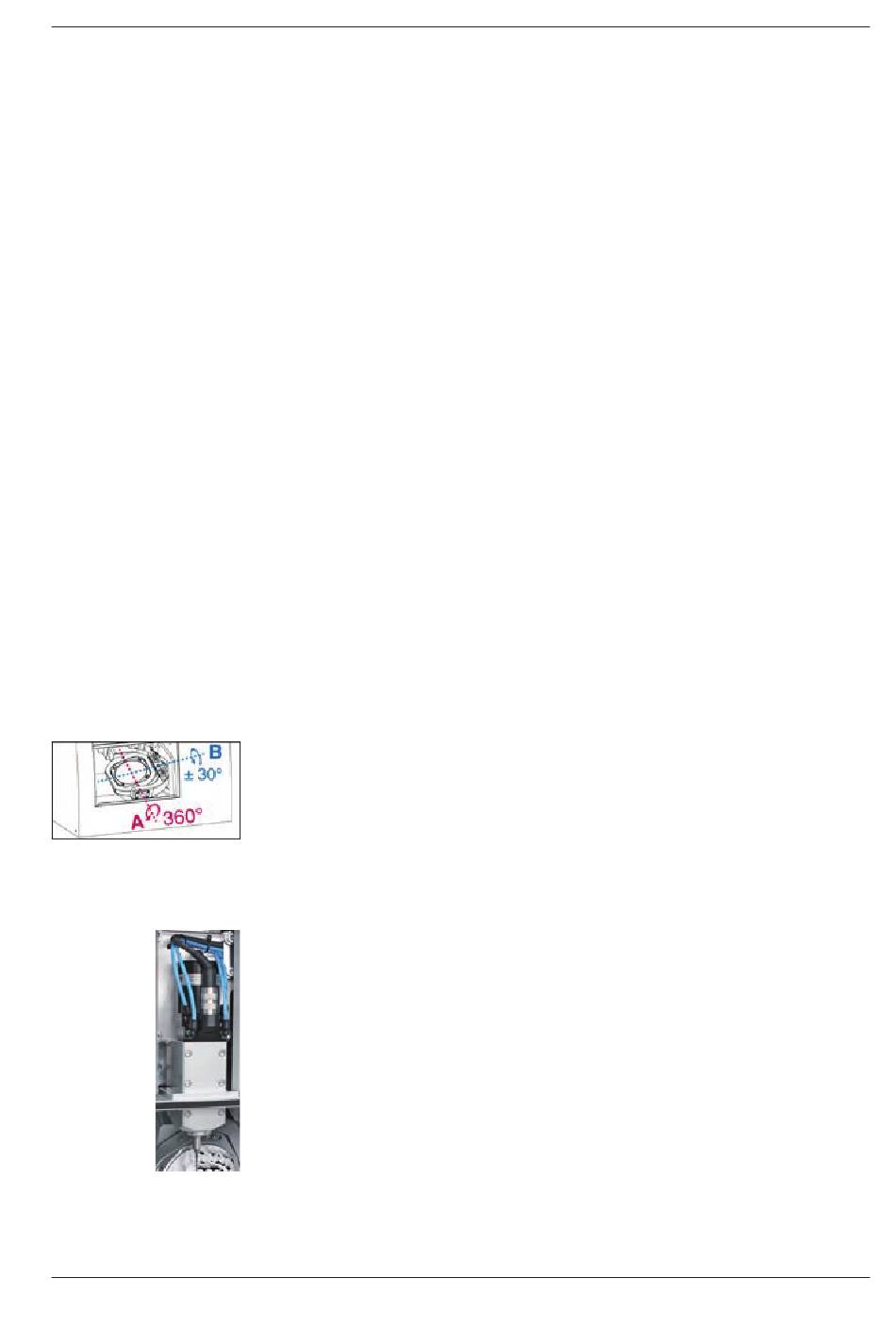

Axes de rotation
Axes de rotation sans jeu avec Harmonic-Drive®
■ n
Angle de rotation : 360 degrés (Axe A), ± 30 degrés (Axe B)
■ n
Mesure automatique de l'axe de rotation et compensation d'axe automa-
■ n
tique pour des résultats exacts.
Support d'ébauche intégré pour ébauches de Ø 98,5 mm
■ n
3.3.3
Broche
Broche synchrone avec vitesse de rotation jusqu'à 60 000 t/min
■ n
Puissance nominale en charge permanente (S1) : 300 watts
■ n
Puissance utile maximale (P
■ n
Magasin outils 4 compartiments
■ n
Roulements à billes céramiques hybrides
■ n
Pince de serrage pneumatique Ø 3 mm
■ n
3 buses pour usinage sous arrosage
■ n
Nettoyage du cône
■ n
Manuel CAM 5-S2 Impression
Description de la machine : Caractéristiques techniques
): 600 watts
max
15
