Raccordement
Câble d'alimentation
Le câble de l'alimentation électrique doit être raccordé au répartiteur TM1. La tension
d'alimentation monophasée aux bornes L1(L) et L3(N).
Le câble du moteur doit être raccordé aux bornes U, V et W du répartiteur TM1.
Avertissement : Un raccordement de l'alimentation électrique aux bornes U, V et W en-
traîne la destruction du variateur de fréquence.

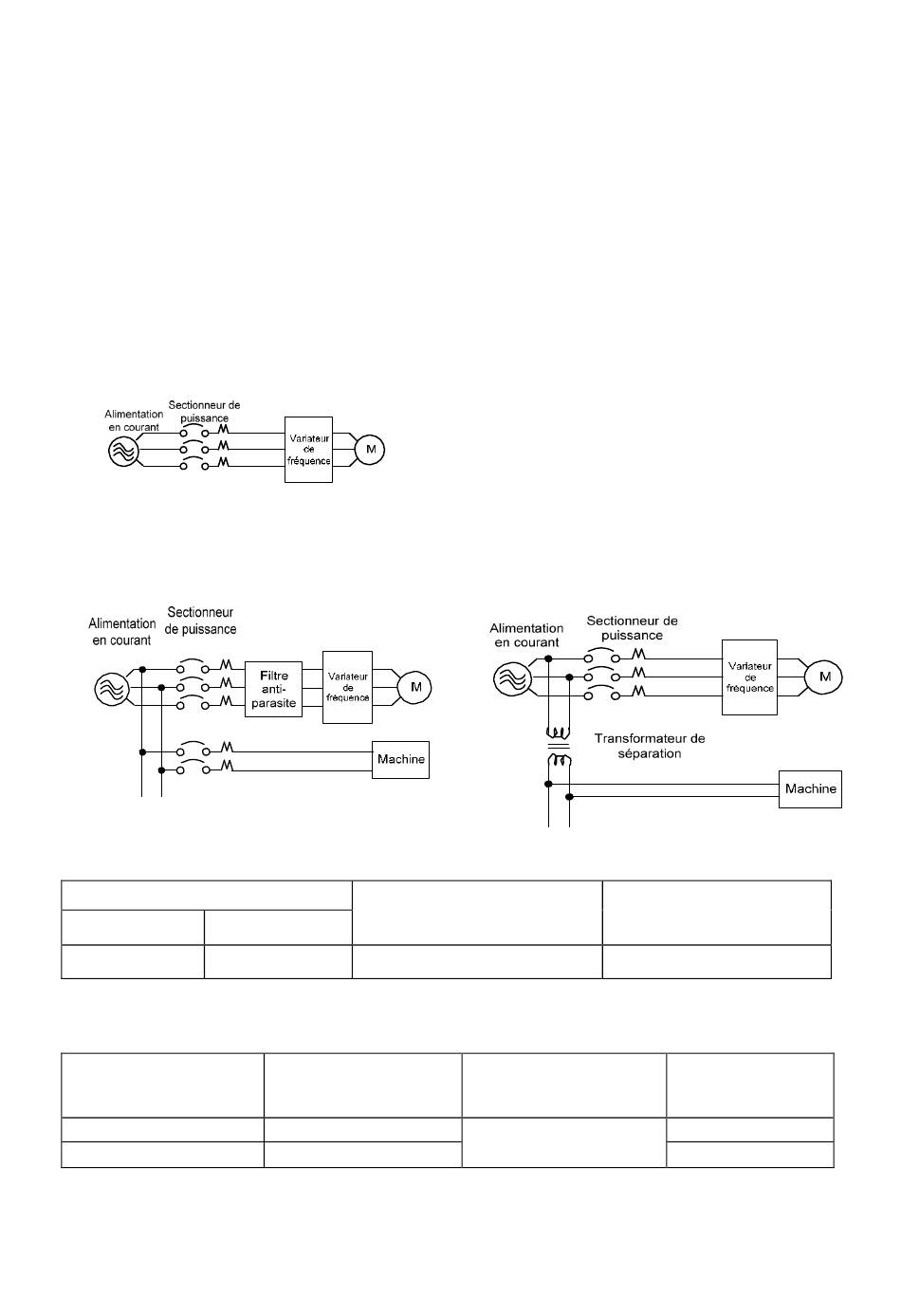

Exemple de raccordement : raccordement du variateur de fréquence à une alimen-
tation en courant
Y Installez un filtre antiparasite ou un transformateur de séparation si d'autres installa-
tions électriques à forte puissance sont raccordées à la même alimentation en courant
que le variateur de fréquence.
Veuillez respecter les normes en vigueur.
Le maximum des tensions et courant symétrique rms est inscrit ci-dessous :
Classe d'appareil
Tension
Puissance
220 V
0.2 ~ 2.2 kW
Plage électrique des entrées
Spécification de
l'appareil
220 V
220 V
Courant de Court-circuit
5000 A
:
Puissance [kW]
0.2 ~ 0.75
1.5 ~ 2.2
3-9
Tension Maximum
Tension (V)
300
240 V
Courant (A)
20
30
