Rittal DET-AC III Slave Notice D'emploi, D'installation Et De Montage page 76

Entretien

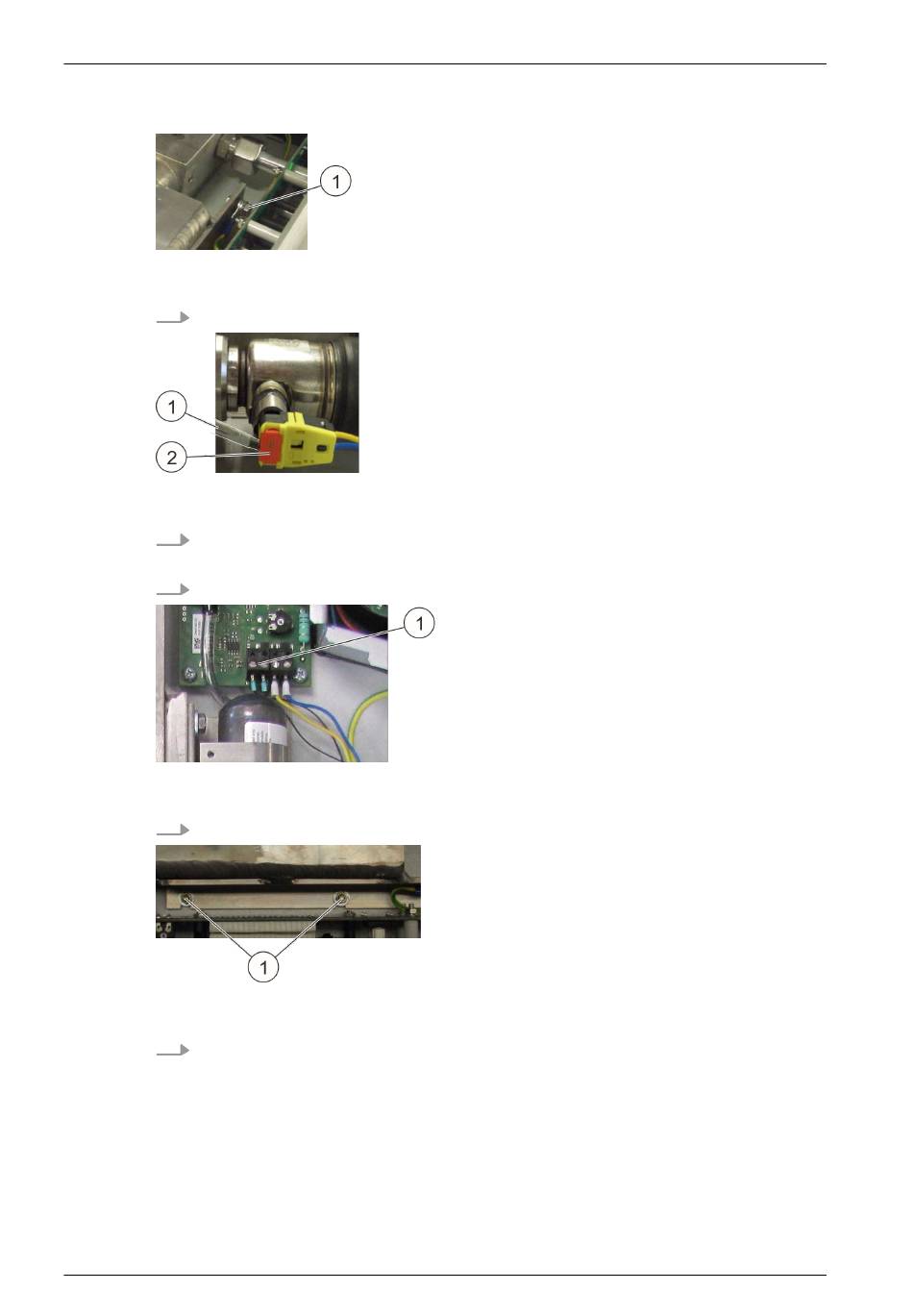

Fig. 47 : Vis de mis à la terre
Retirer la vis de mise à la terre (Fig. 47 /1) du réservoir.
7.
Fig. 48 : Connecteur d'allumage
Avec un petit tournevis (Fig. 48 /1), appuyer sur le blocage rouge (Fig. 48 /2)
8.
au niveau du connecteur d'allumage pour le faire sortir.
Retirer le connecteur d'allumage.
9.
Fig. 49 : Raccord contrôle des pertes
Dévisser le raccord électrique (Fig. 49 /1) de la surveillance des pertes.
10.
Fig. 50 : Fixation du réservoir
Retirer les écrous M3 (Fig. 50 /1) de la fixation du réservoir avec une vis à pipe
11.
5,5 mm.
76 Manuel d'utilisation / DET-AC III Slave / 924360 / 07-2017 / fr_FR
