Extension - Rittal DET-AC III Slave Notice D'emploi, D'installation Et De Montage

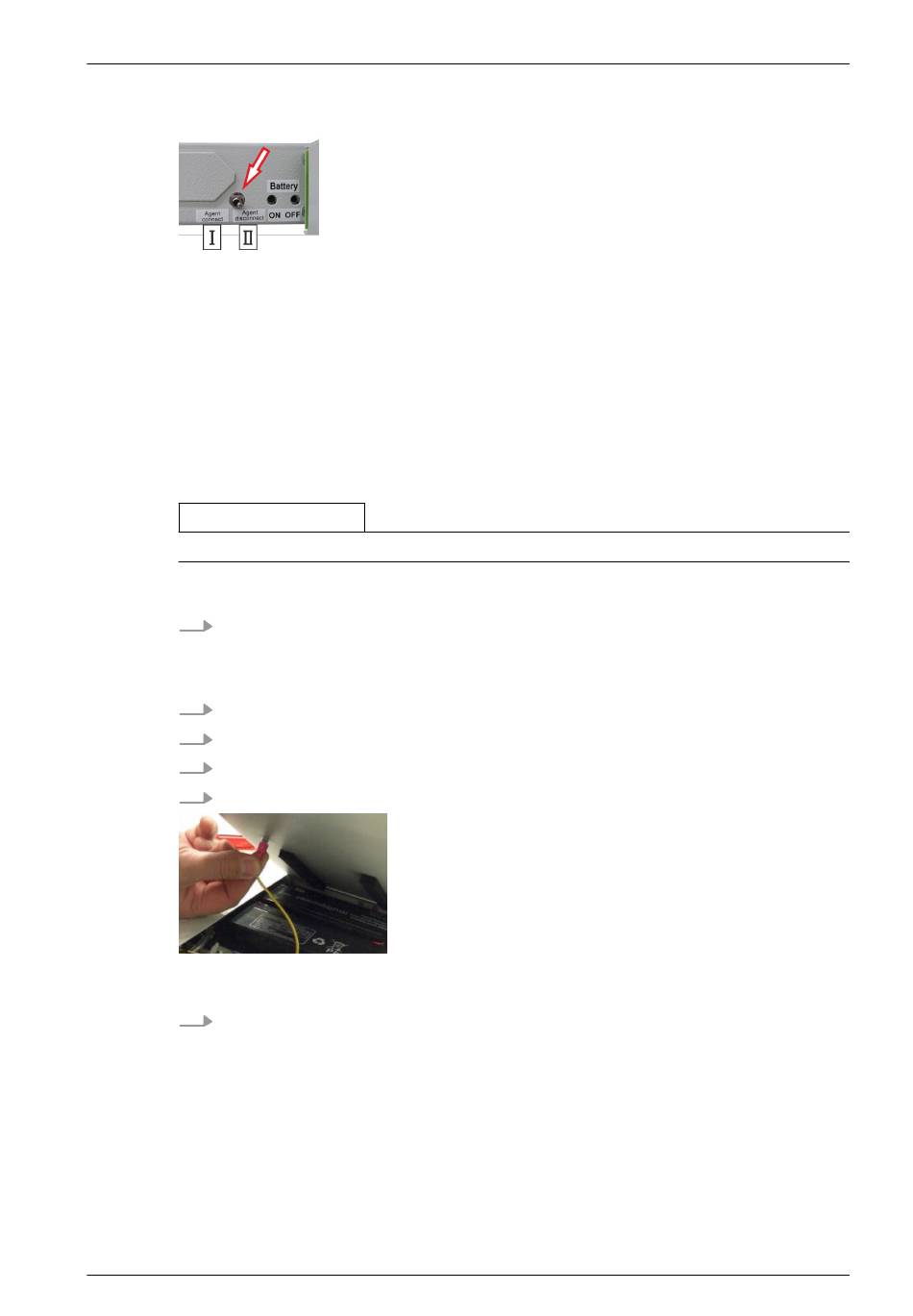

Fig. 45 : Commutateur de blocage (à
l'arrière du système)
10.3.2

Extension

Outils nécessaires :
● Tournevis cruciforme (taille 3,0) pour le câble contact Reed sous la borne
● Tournevis Torx (taille 10) pour vis du couvercle
● Clé à pipe, 5,5 mm
● Clé à fourche simple (plate) de 8 pour la vis de mise à la terre
● Support stable
INFORMATION
Pour le changement de réservoir, utiliser uniquement des outils adaptés !
L
1.
AVERTISSEMENT Risque de déclenchement intempestif !
Bloquer le système : commuter le commutateur de blocage (Fig. 45 /flèche) sur
« Agent disconnect [bloqué] » (Fig. 45 /Ⅱ).
Déconnecter toutes les lignes de raccordement du système.
2.
Démonter le système de l'armoire.
3.
Poser le système sur une surface de support solide et stable.
4.
Dévisser les vis du couvercle avant et arrière.
5.
Fig. 46 : Connecteur de mise à la terre
Dévisser le connecteur de mise à la terre du couvercle avant et arrière
6.
(Fig. 46 ).
Manuel d'utilisation / DET-AC III Slave / 924360 / 07-2017 / fr_FR
Entretien
75
