Structure, fonctionnement et raccordements
3.3.1

Sorties relais

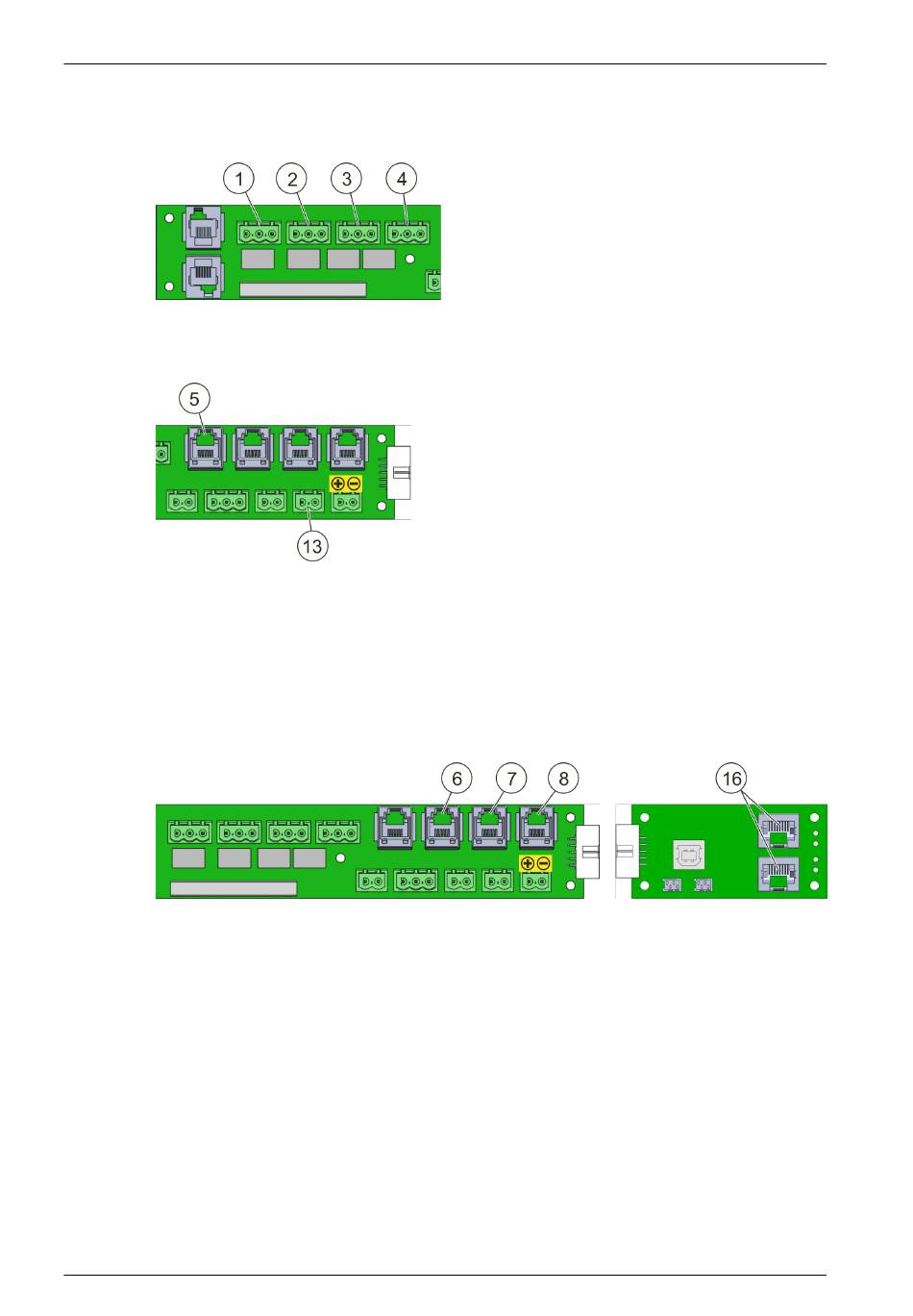

Fig. 6 : Sorties relais
3.3.2

Commutateur de contact de porte

Fig. 7 : Raccordements du commuta-
teur de contact de porte
L'installation de commutateurs de contact de porte est décrite dans
5.3.3 »Contact de porte / Blocage« à la page 41.
3.3.3 Interfaces vers le système de surveillance CMC III / CMC‑TC
Fig. 8 : Raccordements CMC
Le système d'extinction active DET-AC III Master dispose d'une interface de bus
CAN (Fig. 8 /16) pour la connexion au système de surveillance CMC III. Tous les
états et les messages qui sont répertoriés dans le tableau ci-dessous peuvent être
consultés sur cette interface.
24
Le système comporte quatre sorties de
relais sans potentiel (Fig. 6 /1 à 4), cha-
cune ayant un contact inverseur.
Sur les raccordements « 5 » et « 13 »
(Fig. 7 ), il est possible de raccorder des
commutateurs de contact de porte pour les
portes de l'armoire à protéger. Cela permet
de surveiller les positions des portes de
l'armoire à protéger. En cas d'ouverture
d'une porte de l'armoire protégée, l'extinc-
tion du système est bloquée et un mes-
sage »Installation d'extinction
bloquée« s'affiche à l'écran.
